4 Montage

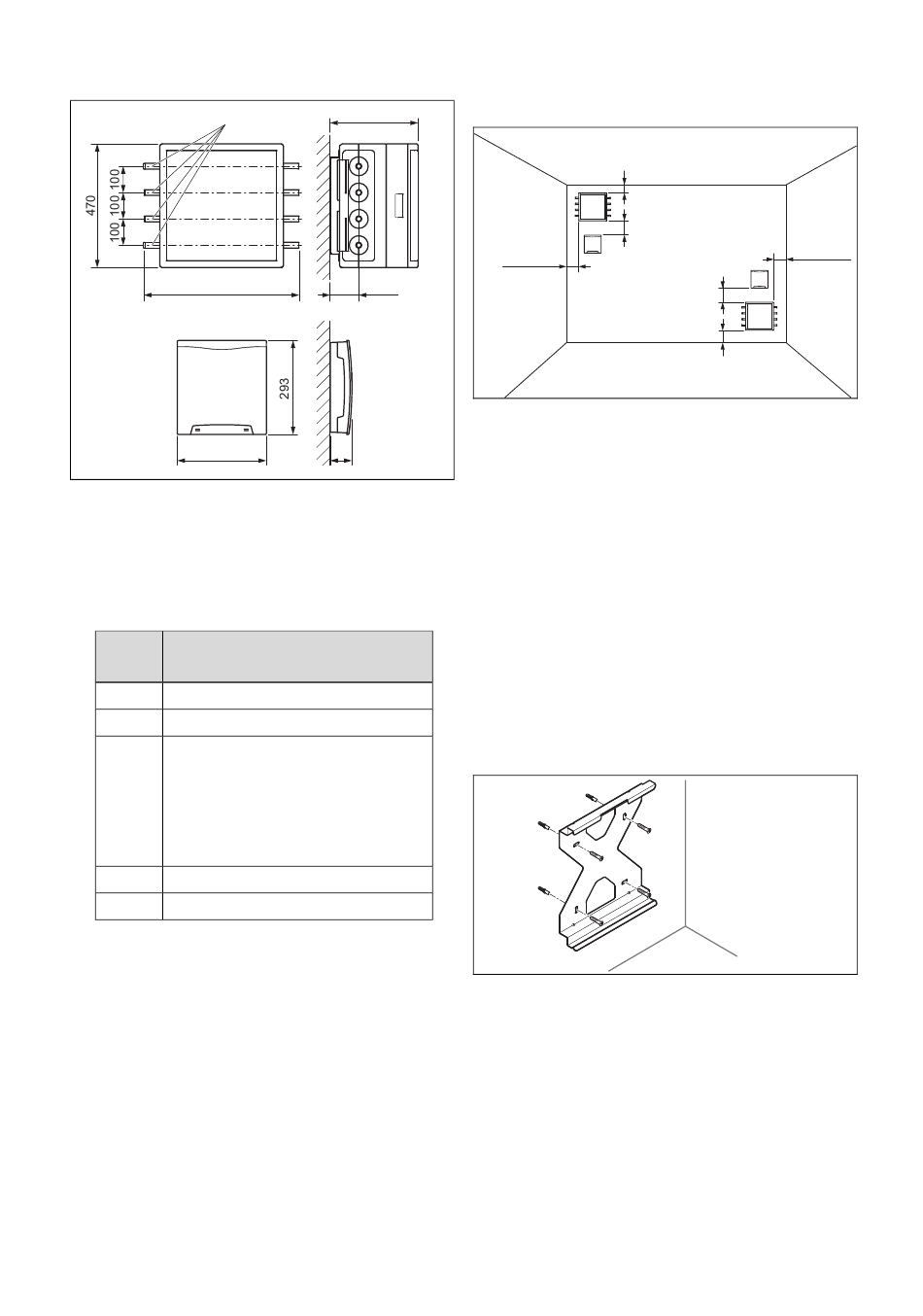

3.4 Afmetingen
Ø 22
590
277
4 Montage
4.1 Leveringsomvang controleren
▶
Controleer of de levering compleet is.
Aan-
Omschrijving
tal
1
2-zonekit (2-zonekit)
1
Mengklepmodule VR 70
2
Handleidingen:
– Installatie- en onderhouds-
handleiding 2-zonekit (2-zo-
nekit)
– Installatiehandleiding VR 70
1
Netaansluitkabel
1
eBUS-kabel
6
4.2 Eisen aan de opstellingsplaats
334
min. 0,3 m
108,5
1. Neem de minimumafstanden aan de
gekozen opstellingsplaats in acht.
68
2. Controleer de kwaliteit van de muur op
draagvermogen.
– Draagvermogen: ≥ 12 kg
4.3 Producthouder monteren
1. Klik de producthouder uit de bevesti-
gingselementen van het product.
2. Markeer de 4 boorgaten aan de muur.
– Waterpas
3. Boor de gaten.
4. Plaats geschikte pluggen in de boorga-
ten.
5. Schroef de producthouder aan de muur
vast.
Installatie- en onderhoudshandleiding 2-zonekit 0020223021_00
in acht nemen
min. 0,2 m
max. 0,25 m
max. 0,25 m
min. 0,3 m
min. 0,3 m
