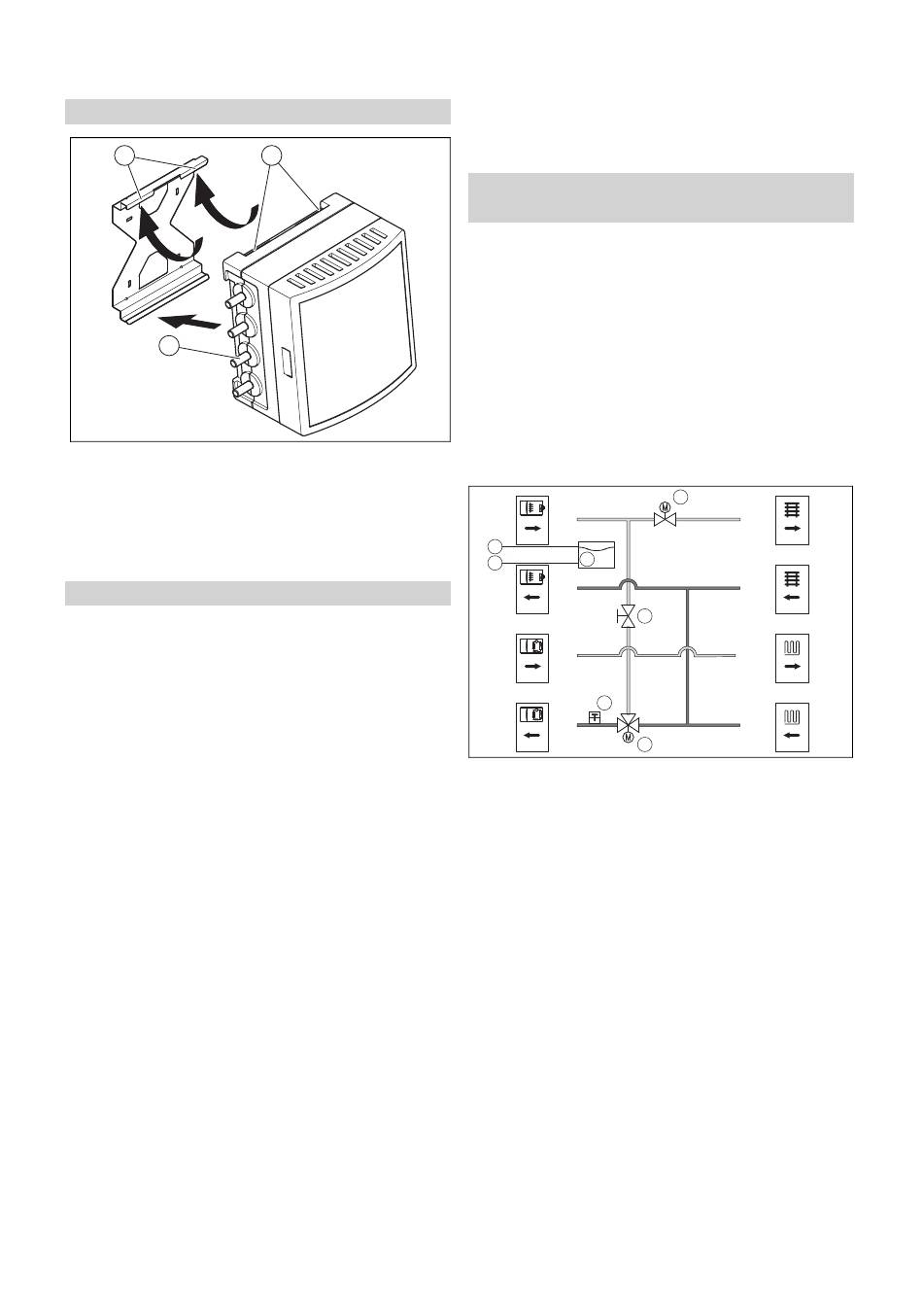

4.4 Product monteren (2-zonekit)
Voorwaarden: Product horizontaal monteren
2
1
▶
Leid de gleuven (3) van het product
licht schuin in de bevestigingselemen-
ten (2) van de producthouder.
– Uitlijning van de hydraulische aan-
sluitleidingen (1): horizontaal
Voorwaarden: Product verticaal monteren
▶
Leid de gleuven (3) van het product
licht schuin in de bevestigingselemen-
ten (2) van de producthouder.
– Uitlijning van de hydraulische aan-
sluitleidingen (1): verticaal
1. Klik het product vast.
4.5 Product monteren (VR 70)
▶
Monteer het product conform de instal-
latiehandleiding VR 70.
5 Hydraulische installatie
5.1 Hydraulische voorwaarden in
acht nemen
1. Gebruik leidingen met een geschikte
binnendiameter.
– Binnendiameter: ≥ 19 mm
2. Let op de drukverliezen aan de ver-
deler van de vloerverwarming met het
oog op de leidinglengte.
Drukverlies: ≥ 100 mbar
0020223021_00 2-zonekit Installatie- en onderhoudshandleiding
3
Hydraulische installatie 5
▶
Zorg ervoor dat de leidinglengte van
alle verbindingsleidingen aangepast
wordt.
– Leidinglengte: ≤ 20 m
Voorwaarden: Parallel bedrijf: 3-kW-hybridesysteem
met 2-zonekit
▶
Informeer of het op basis van vermo-
gensverschillen tussen de gasketel en
de warmtepomp tot bedrijfsproblemen
komt.
– Problematiek: Verwarmingsvermo-
gen van de gasketel is duidelijk ho-
ger dan de warmteafname van de
vloerverwarming.
5.2 Aansluitschema
1
f
d
g
3
5
c
7
a
Driewegmeng-
klep met motor
b
Zoneklep met
motor
c
Temperatuur-
voeler (aanleg-
voeler)
d
Mengmodule
VR 70
e
Afsluitklep met
doorstromings-
meter
f
eBUS-aanslui-
ting
g
230-V-netaan-
sluiting
b
2
4
e
6
8
a
1
CV-aanvoerlei-
ding gasketel
2
CV-aanvoerlei-
ding hogetem-
peratuurver-
warmingscircuit
(zone 1)
3
CV-retourleiding
gasketel
4
CV-retourlei-
ding hogetem-
peratuurver-
warmingscircuit
(zone 1)
5
CV-aanvoerlei-
ding warmte-
pomp
7
