Bedieningselementen en indicatoren van pomp
BEDIENINGSPANEEL

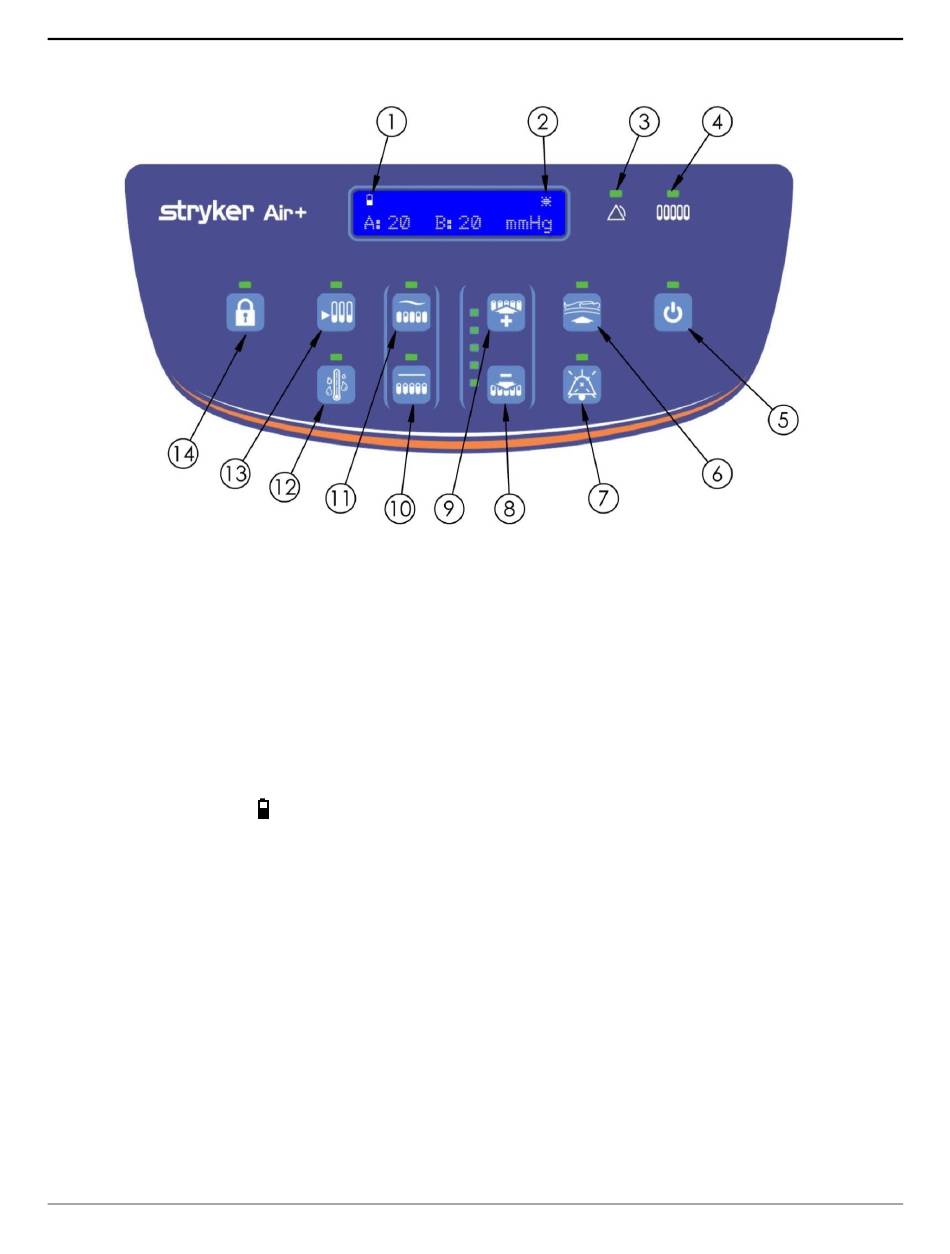

Het bedieningspaneel van de pomp is op de onderstaande afbeelding te zien.
1
2
3
4
5
6
7
LCD-PICTOGRAMMEN
1. ACCUWAARSCHUWING
Als er een storing wordt ontdekt in de accuoplader of de accu onvoldoende is opgeladen, verschijnt
linksboven op het LCD-scherm
werking van het systeem, tenzij er sprake is van stroomuitval.
2. AST-CONTACTINDICATOR
Wanneer het systeem zich in de AST-modus bevindt en de AST-sensor contact maakt, verschijnt
rechtsboven op het LCD-scherm een asterisk (*).
Led-lampjes
Zoals hierboven te zien is, hoort bij elke toets een led-lampje dat gaat branden als er op de toets wordt gedrukt.
Bovendien zijn er nog twee andere led-lampjes die informatie verschaffen over de pomp.
3. ALARMSIGNAALINDICATOR
De pomp is voorzien van een alarmsignaalindicator die gaat knipperen om de gebruiker te waarschuwen
dat er een alarm actief is. Dit probleem moet worden opgelost voordat u verder kunt gaan (zie pagina 32-
33, Alarm- en waarschuwingsindicatoren).
4. DRUKALARMINDICATOR
De pomp is voorzien van een drukindicator (een led-lampje) die de gebruiker waarschuwt dat de druk
buiten het opgegeven bereik valt (zie pagina 32-33, Alarm- en waarschuwingsindicatoren).
2017/02
Accuwaarschuwing
AST-contactindicator
Alarmsignaalindicator
Drukalarmindicator
Aan-uittoets
MAX druk
Alarmonderdrukking
een accuwaarschuwingspictogram. Dit heeft geen gevolgen voor de
AO-SM-70-INT REV 5.00
8
Druk omlaag (verlagen)
9
Druk omhoog (verhogen)
10
(Statische) drukverdelingsmodus
11
ALD-modus
12
MM-modus
13
AST-modus
14
Vergrendelen
