Symbolen van het digitale display
1 2
3
4
5
25
24
23
Batterijcontroleweergave
22
Batterij vol
Batterij OK
Batterij zwak
Batterij (bijna) leeg, U < 1,8 V
Interfacecontroleweergave
Gegevensoverdracht naar / van multimeter actief
IR-interface in stand-by actief
(gereed voor de ontvangs van inschakelcommando's)
GMC-I Messtechnik GmbH
6
7
8
9
10
21
18
20
19

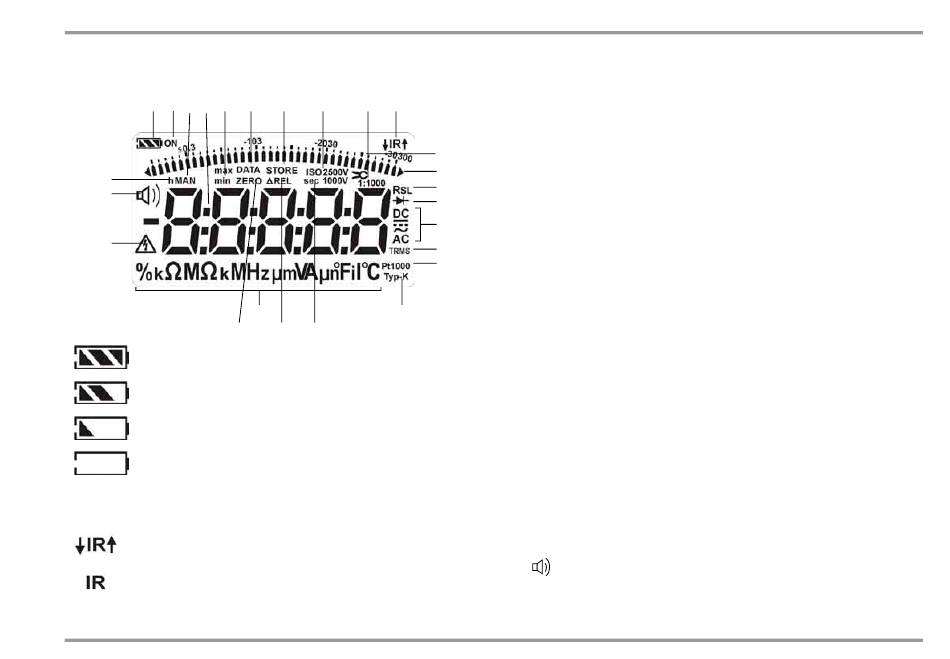

Bedieningsoverzicht – aansluitingen, knoppen, draaiknop, symbolen
1 Batterijcontroleweergave
2 ON: Continue werking (automatische uitschakeling gedeactiveerd)
3 MAN: Handmatige meetbereikomschakeling actief
4 Digitaal display met komma- en polariteitsweergave
5 max/min: MIN/MAX-opslag
11
6 DATA: weergavegeheugen, „Meetwaarde houden"
12
7 STORE: geheugenfunctie actief
13
14
8 ISO: isolatieweerstandsmeting actief / gekozen testspanning
9 1:x tangstroomfactor (overbrengingsverhouding)
15
10 IR: infrarood interfacecontroleweergave
16
11 Schaalverdeling voor analoog display
17
12 Wijzer voor analoog display, bargraph – pointer,
al naar gelang de instelling in het menu SETUP voor parameter A.d iSP
in beeld verschijnende driehoek: weergave voor overschrijding van het
meetbereik
13 R
: lusweerstandsmeting gekozen
SL
14 Diodenmeting gekozen
15 Gekozen stroomsoort
16 TRMS: true RMS meting
17 Pt100(0): gekozen platinaweerstandsthermometer met
automatische herkenning Pt100/Pt1000
18 in dit geval zonder functie
19 sec (seconds): tijdseenheid seconden
20 DREL: relatieve meting gerelateerd aan ingestelde offset
21 Meeteenheid
22 ZERO: nulpuntinstelling actief
23 Waarschuwing voor gevaarlijke spanning: U > 15 V AC of U > 25 V DC
24
Doorgangstest met geluidssignaal actief
25 h (hours): tijdseenheid uren
