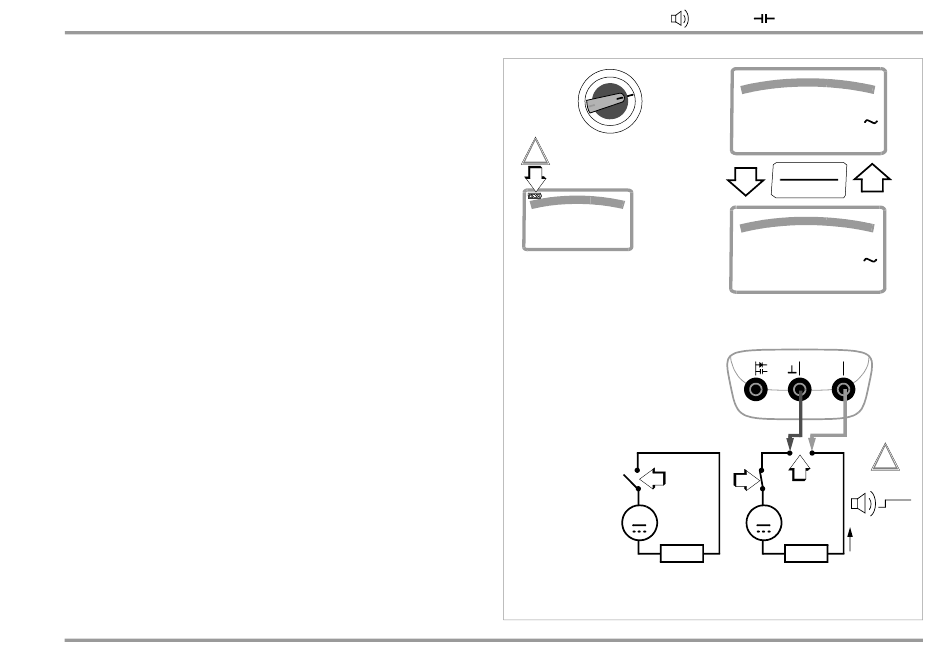

5.9.2 Wisselstroom- en frequentiemeting rechtstreeks A AC en Hz
➭ Schakel eerst de stroomtoevoer naar de meetkring resp. naar
de verbruikers uit (1) en ontlaad, voor zover aanwezig, alle con-
densatoren.
➭ Zet de draaiknop overeenkomstig de te meten stroom resp. de
te meten frequentie op A~ resp. Hz.
➭ Kies de gewenste meetgrootheid door telkens even op de
multifunctionele knop FUNC | ENTER te drukken. Bij elke druk op
de knop wordt er afwisselend heen en weer geschakeld tus-
sen AC
resp. Hz en wordt het omschakelen bevestigd
TRMS
met een geluidssignaal.
➭ Sluit het meetapparaat veilig (zonder overgangsweerstand),
zoals afgebeeld, aan zodat het in serie is met de verbruiker.
➭ Schakel de stroomtoevoer van de schakelkring weer in (3).
➭ Lees het display af. Noteer de meetwaarde, indien u niet in de
bedrijfsmodus opslaan of zenden bent.
➭ Schakel de stroomtoevoer naar de meetkring resp. naar de
verbruikers weer uit (1) en ontlaad, voor zover aanwezig, alle
condensatoren.
➭ Haal de meetpennen van het meetpunt af en herstel de nor-
male toestand van de meetkring.
GMC-I Messtechnik GmbH
– –
Metingen V/Hz – R
SL
A~
Hz
!
Stroommeting alleen met
ingelegde batterijen!
88.8.8.8
Meetbereiken:
A ~: 3 A . .. 1,1 A
5 Bereiken: 300 A / 3 mA / 30 mA / 300 mA / 1 A
Hz: 1 Hz . .. 31 kHz
3 Bereiken: 300 Hz / 3 kHz / 30 kHz
1
~
R
x
– Temp –
– m – M
– A/Hz
ISO
003.50
AC
TRMS
mA
FUNC
ENTER
0050.1
AC
Hz
a
b
E
V
COM
mA A
Temp
2
3
I > 1,1 A
~
Stroom
R
x
A~
Hz
!
45
