7
|
Installatie

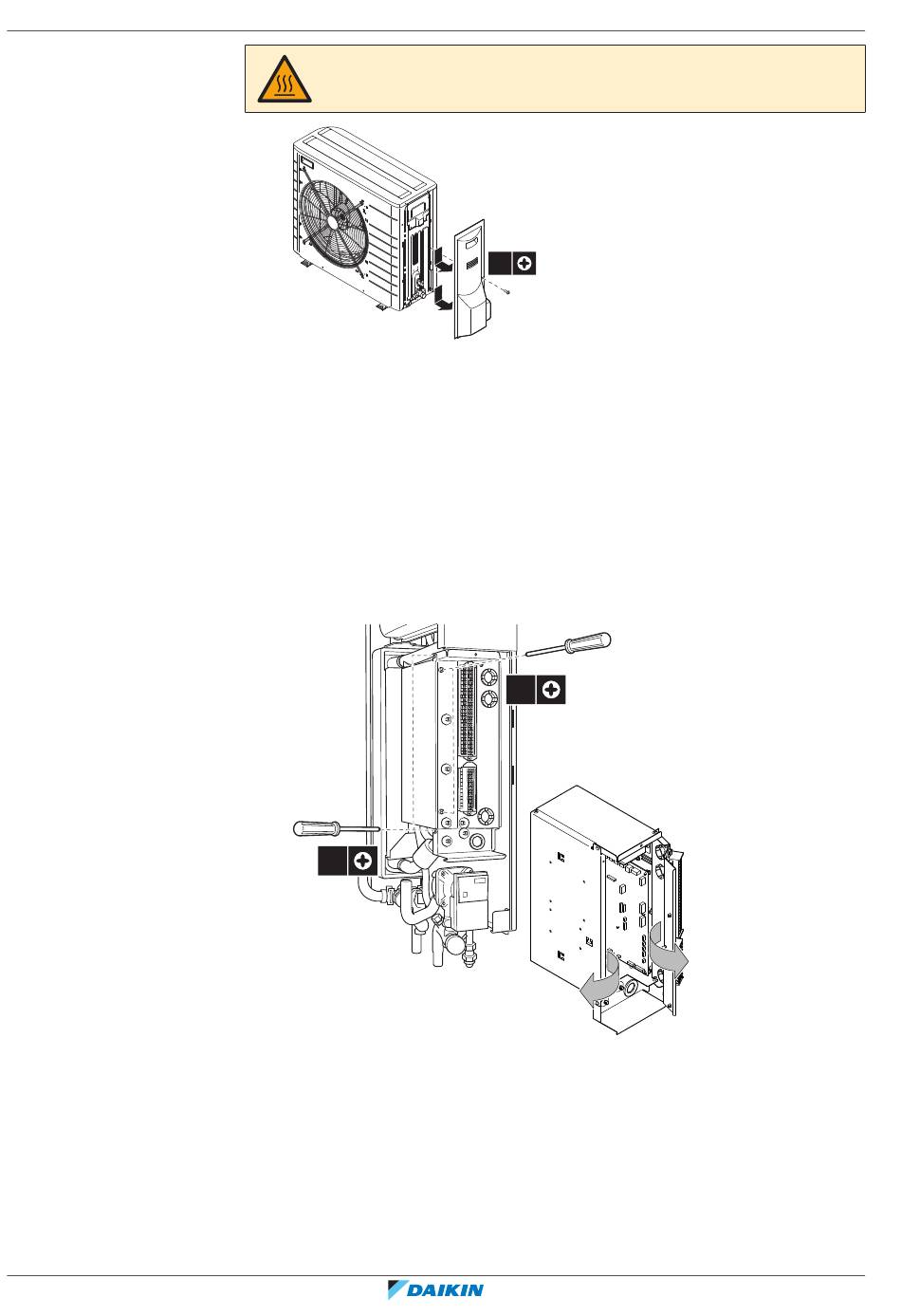

7.2.3 Het deksel van de schakelkast van de binnenunit openen
Uitgebreide handleiding voor de installateur
56
GEVAAR: RISICO OP BRANDWONDEN
1 Verwijder het zijpaneel aan de rechterkant van de binnenunit. Het zijpaneel is
vastgemaakt aan de onderkant met 1 schroef.
2 Verwijder de bovenste en onderste schroef op het zijpaneel van de
schakelkast.
3 Het rechterpaneel van de schakelkast gaat open.
4 Verwijder de bovenste en onderste schroef op het voorpaneel van de
schakelkast.
5 Het voorpaneel van de schakelkast gaat open.
4
2×
Wanneer de ketel is geïnstalleerd en er toegang tot de schakelkast vereist is, volg
dan de onderstaande stappen.
6 Verwijder de bovenste en onderste schroef op het zijpaneel van de
schakelkast.
7 Verwijder de schakelkast van de unit.
8 Haak de schakelkast aan de zijkant van de unit met de voorziene haken op de
schakelkast.
2
1×
2
1
2
2×
5
EVLQ05+08CAV3 + EHYHBH05AF + EHYHBH/X08AF + EHYKOMB33AA
3
Daikin Altherma hybrid warmtepomp
4P355634-1F – 2020.10
