7
|
Installatie
7.11.2 Voorzorgsmaatregelen bij het aansluiten van elektrische bedrading
7.11.3 Richtlijnen voor het aansluiten van de elektrische bedrading
Uitgebreide handleiding voor de installateur
86
▪
De waterleiding is aangesloten
Typische werkstroom
De elektrische bedrading aansluiten bestaat doorgaans uit de volgende stappen:
1
Controleer of het systeem van elektrische voeding voldoet aan de elektrische
specificaties van de warmtepomp.
2
De elektrische bedrading op de buitenunit aansluiten.
3
De elektrische bedrading op de binnenunit aansluiten.
4
De hoofdschakelaar van de binnenunit aansluiten.
5
De hoofdschakelaar van de gasboiler aansluiten.
6
De communicatiekabel tussen de gasboiler en de binnenunit aansluiten.
7
De gebruikersinterface aansluiten.
8
De afsluiters aansluiten.
9
De elektriciteitsmeters aansluiten.
10
De gasmeter aansluiten.
11
De pomp voor warm tapwater aansluiten.
12
De alarmuitgang aansluiten.
13
De AAN/UIT-uitgang van de ruimtekoeling/verwarming aansluiten.
14
De digitale ingangen van het energieverbruik aansluiten.
15
De veiligheidsthermostaat aansluiten.
INFORMATIE
Lees ook de voorzorgsmaatregelen en vereisten in de volgende hoofdstukken:
▪
Algemene voorzorgsmaatregelen met betrekking tot de veiligheid
▪
Voorbereiding
GEVAAR: RISICO OP ELEKTROCUTIE
WAARSCHUWING
Gebruik ALTIJD een meeraderige kabel als stroomtoevoerkabel.
Denk aan de volgende punten:
▪

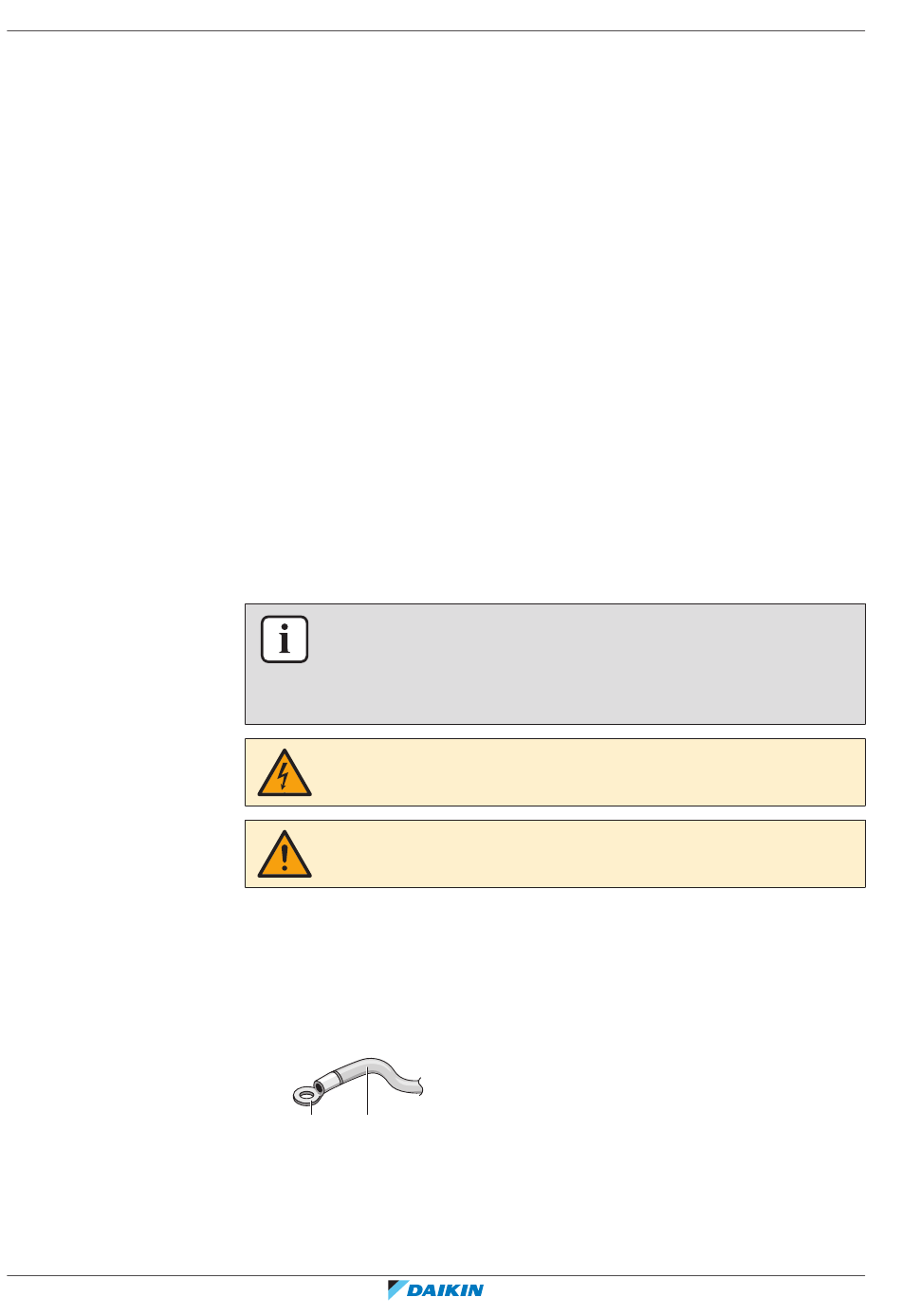

Indien gevlochten geleiders worden gebruikt, plaats een rond oog op het
uiteinde. Schuif het rond oog over de draad tot aan het bekleed gedeelte en
maak het oog vast met een geschikt werktuig.
b
a
a Gevlochten geleider
b Ronde krimpklem
▪
Gebruik de volgende methodes om de draden te verbinden:
EVLQ05+08CAV3 + EHYHBH05AF + EHYHBH/X08AF + EHYKOMB33AA
Daikin Altherma hybrid warmtepomp
4P355634-1F – 2020.10
