7
|
Installatie
7.6 Condensatieleidingen
7.6.1 Interne aansluitingen
Uitgebreide handleiding voor de installateur
68
INFORMATIE
Het condensatieafvoersysteem MOET van plastic gemaakt zijn; er mogen geen
andere materialen worden gebruikt. De afvoerbuis MOET een minimale gradiënt van
5~20 mm/m hebben. Condensatieafvoer via de goot is NIET toegelaten vanwege het
risico van bevriezing en de mogelijke schade aan de materialen.

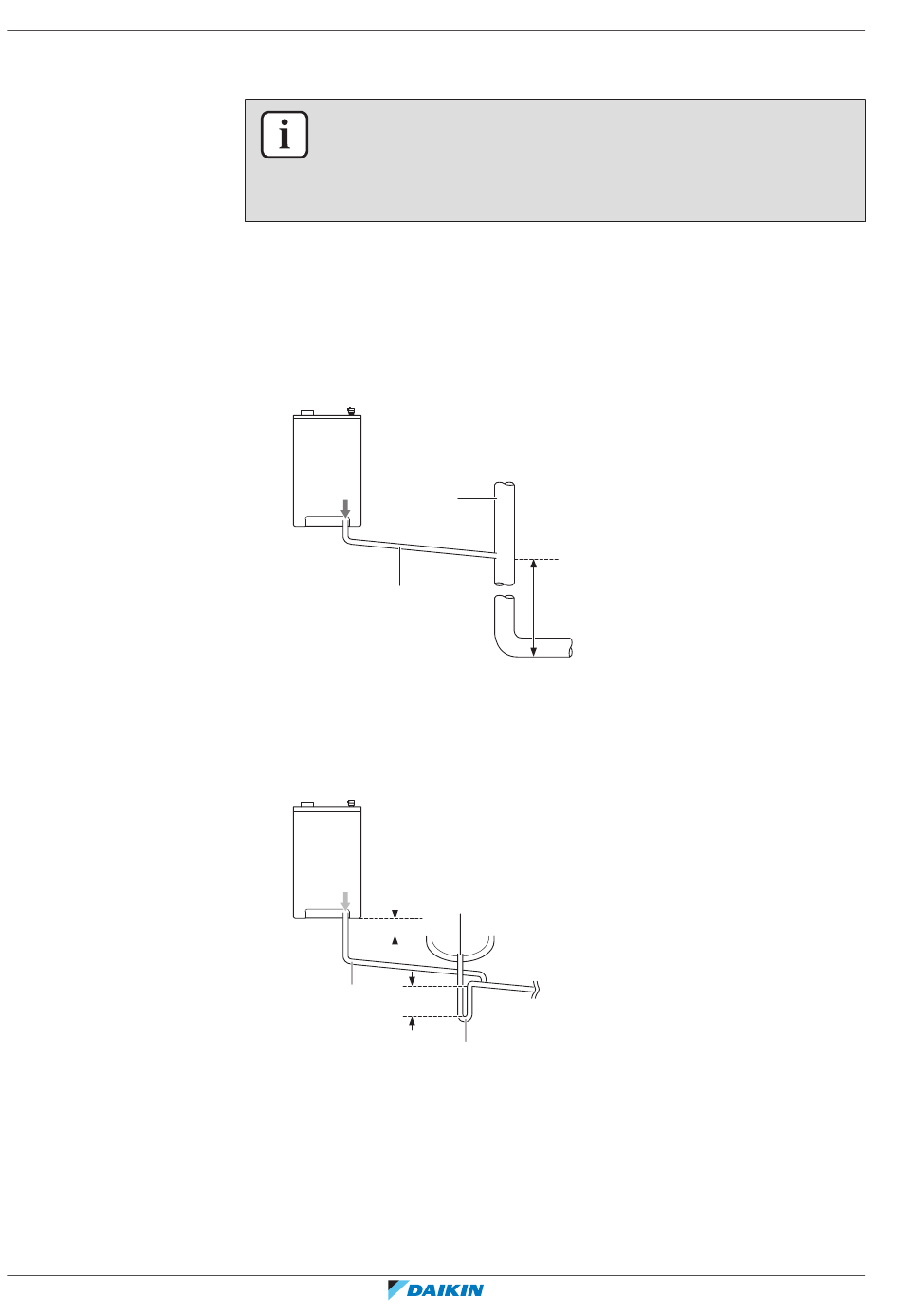

Indien mogelijk moet de condensatieafvoerleiding zo worden geleid en eindigen
dat het condenswater door de zwaartekracht weg van de ketel stroomt naar een
geschikt intern afvoerpunt voor afvalwater, zoals een interne goot- en
ontluchtingspijp. Een geschikte permanente aansluiting op de afvalwaterpijp moet
worden gebruikt.
a
Ø22 mm
a Condensatieafvoer van ketel
b Goot- en ontluchtingspijp
c Minimum 450 mm en tot 3 verdiepingen
Als de eerste optie NIET mogelijk is, kan er een interne keuken- of
badkamerafvalleiding, wasmachineleiding worden gebruikt. Zorg dat de
condensatieafvoerleiding stroomafwaarts van de afvalopvangbak is aangesloten.
a
100 mm
Ø22 mm
≥75 mm
a Condensatieafvoer van ketel
b Goot- en ontluchtingspijp
c Gootsteen of wasbak met ingebouwde overloop
d 75 mm afvalopvangbak en luchtstop
b
c
b
c
d
EVLQ05+08CAV3 + EHYHBH05AF + EHYHBH/X08AF + EHYKOMB33AA
Daikin Altherma hybrid warmtepomp
4P355634-1F – 2020.10
