Condensatiepomp
7.6.2 Externe aansluitingen
7.7 De koelmiddelleiding aansluiten
7.7.1 Over het aansluiten van de koelmiddelleidingen
EVLQ05+08CAV3 + EHYHBH05AF + EHYHBH/X08AF + EHYKOMB33AA
Daikin Altherma hybrid warmtepomp
4P355634-1F – 2020.10
Waar afvoer door zwaartekracht naar een intern eindpunt NIET fysiek mogelijk is of
waar zeer lange interne afvoerleidingen nodig zouden zijn om een geschikt
afvoerpunt te bereiken, moet condenswater worden verwijderd met behulp van
een zelf te voorziene condensatiepomp (ter plaatse te voorzien).
De pompuitlaatleiding moet afvoeren naar een geschikt intern afvoerpunt voor
afvalwater zoals een interne goot- en ontluchtingspijp, interne keukenafvoerpijp,
badkamerafvoerpijp of wasmachineafvoerpijp. Een geschikte permanente
aansluiting op de afvalwaterpijp moet worden gebruikt.

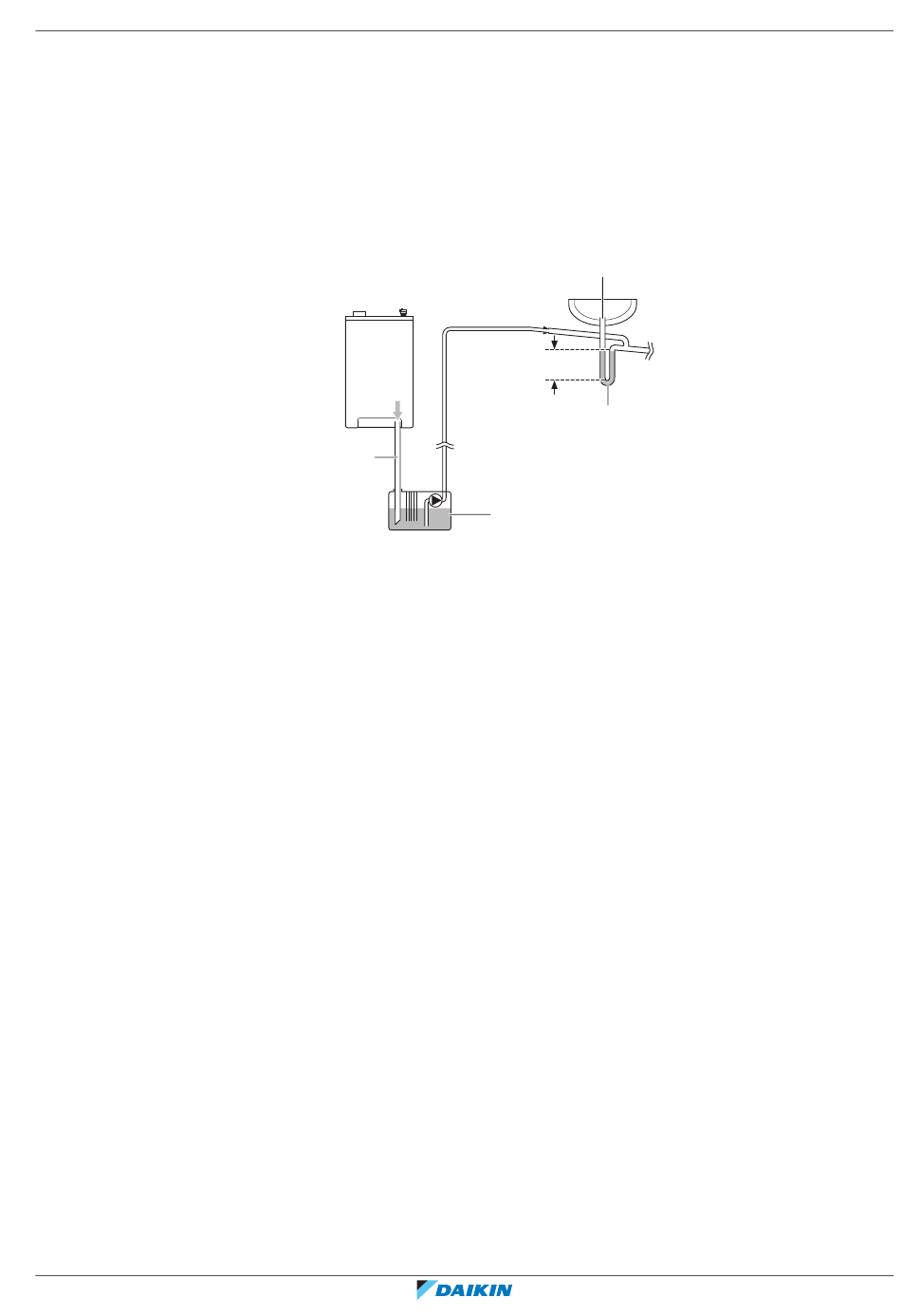

a
Ø22 mm
a Condensatieafvoer van ketel
b Goot- en ontluchtingspijp
c Gootsteen of wasbak met ingebouwde overloop
d 75 mm afvalopvangbak en luchtstop
e Condensatiepomp
Als een externe condensatieafvoerpijp wordt gebruikt, moeten de volgende
voorzorgsmaatregelen worden genomen om bevriezing te voorkomen:
▪
De pijp moet zo ver mogelijk intern lopen alvorens naar buiten te gaan. De
pijpdiameter moet worden vergroot tot een minimale binnendiameter van 30
mm (buitendiameter gewoonlijk 32 mm) voordat deze door de muur gaat.
▪
Het externe gedeelte moet zo kort mogelijk worden gehouden en moet zo
verticaal mogelijk naar het afvoerpunt lopen. Houd er rekening mee dat er geen
horizontaal gedeelte mag zijn waarin condenswater zich kan verzamelen.
▪
De externe pijp moet geïsoleerd zijn. Gebruik een geschikte watervaste en
weersbestendige isolatie (pijpisolatie "Klasse O" is hiervoor geschikt).
▪
Het gebruik van koppelstukken en bochtstukken moet zoveel mogelijk worden
beperkt. Eventuele interne bramen moeten worden verwijderd zodat het interne
pijpgedeelte zo vlak mogelijk is.
Alvorens de koelmiddelleidingen aan te sluiten
Controleer of de buitenunit en binnenunit gemonteerd zijn.
b
c
≥75 mm
d
e
7
Installatie
|
Uitgebreide handleiding voor de installateur
69
