Installatie

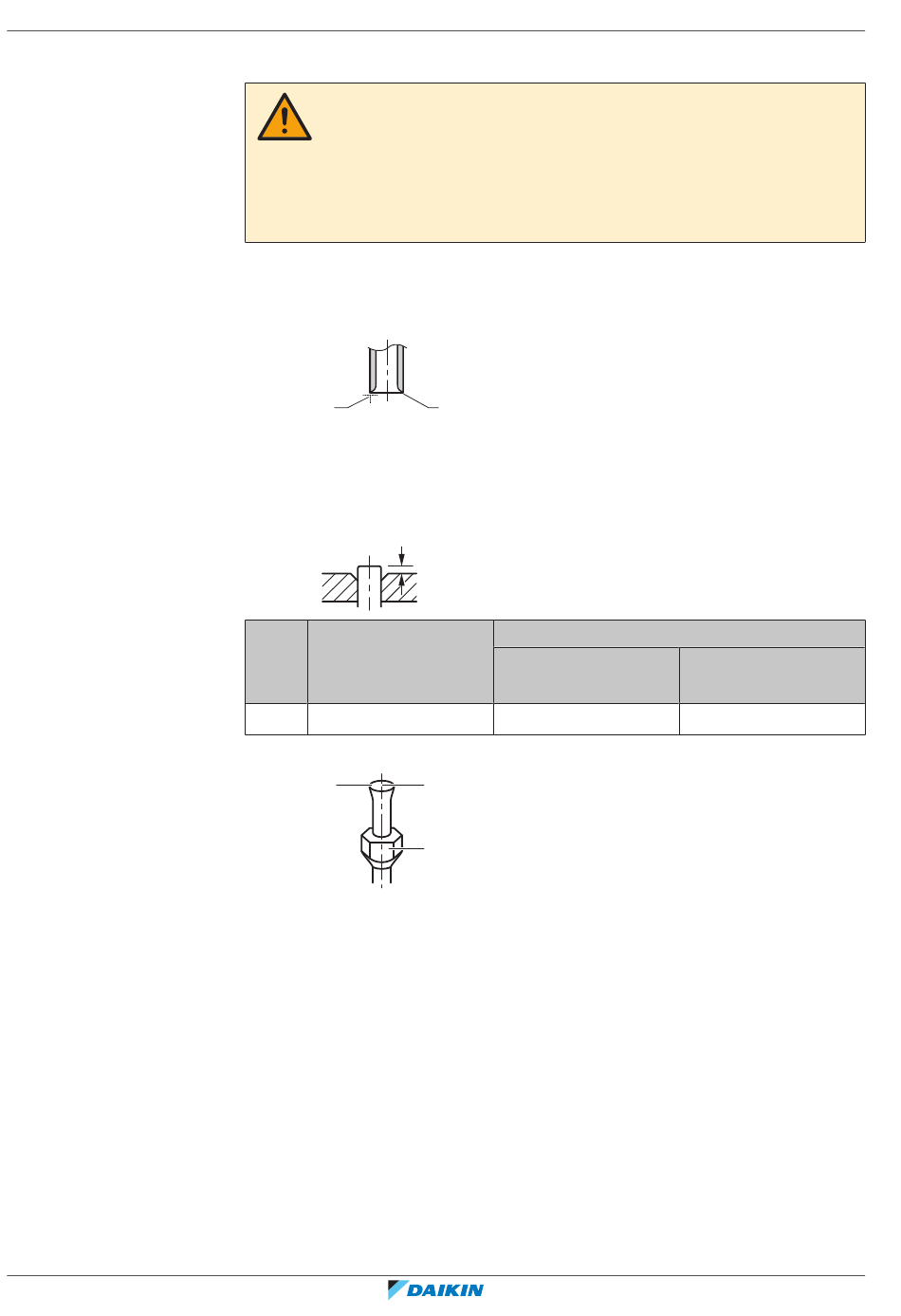

7.7.5 Het uiteinde van een buis verbreden
7.7.6 Het uiteinde van een buis solderen
Uitgebreide handleiding voor de installateur
72
VOORZICHTIG
▪
Een onvolledige verbreding kan lekken van koelgas veroorzaken.
▪
Gebruik getrompte buizen NIET opnieuw. Gebruik nieuwe getrompte buizen om
ervoor te zorgen dat geen koelgas kan lekken.
▪
Gebruik de getrompte moeren die bij de unit werden meegeleverd. Andere
getrompte moeren gebruiken kan koelgaslekken veroorzaken.
1 Snijd het uiteinde van de leiding af met een pijpensnijder.
2 Verwijder de bramen en houd daarbij het afgesneden vlak naar beneden
zodat er GEEN bramen in de leiding kunnen komen.
a
a Snijd precies in rechte hoeken af.
b Verwijder de bramen.
3 Verwijder de flaremoer van de afsluiter en zet de flaremoer op de leiding.
4 Verbreed de leiding. Verbreed exact op de plaats zoals getoond op de
volgende afbeelding.
A
Verbredingsgereedscha
p voor R410A
(koppelingstype)
A
0~0,5 mm
5 Controleer of de verbreding goed werd uitgevoerd.
a
a De binnenkant van de verbreding mag GEEN gebreken vertonen.
b Het uiteinde van de leiding MOET gelijkmatig en in een perfecte cirkel verbreed zijn.
c Controleer of de flaremoer is aangebracht.
De binnenunit en de buitenunit hebben getrompte verbindingen. Verbind beide
uiteinden zonder te solderen. Indien solderen nodig zou zijn, houd dan rekening
met het volgende:
▪
Tijdens het solderen, blaas stikstof erdoorheen om te beletten dat er zich een
grote geoxideerde film zouden vormen langs de binnenzijde van de buizen. Deze
film heeft een negatief effect op de kleppen en compressoren in het koelsysteem
en zorgt dat de installatie slecht gaat werken.
▪
Stel met de drukregelaar de stikstofdruk in op 20 kPa (0,2 bar) (juist genoeg
opdat dit op de huid voelbaar is).
b
Normaal trompgereedschap
Koppelingstype
(Ridgid-type)
1,0~1,5 mm
b
c
EVLQ05+08CAV3 + EHYHBH05AF + EHYHBH/X08AF + EHYKOMB33AA
Vleugelmoertype
(Imperial-type)
1,5~2,0 mm
Daikin Altherma hybrid warmtepomp
4P355634-1F – 2020.10
