7.7.9 De koelmiddelleidingen op binnenunit aansluiten
EVLQ05+08CAV3 + EHYHBH05AF + EHYHBH/X08AF + EHYKOMB33AA
Daikin Altherma hybrid warmtepomp
4P355634-1F – 2020.10
a
c
b

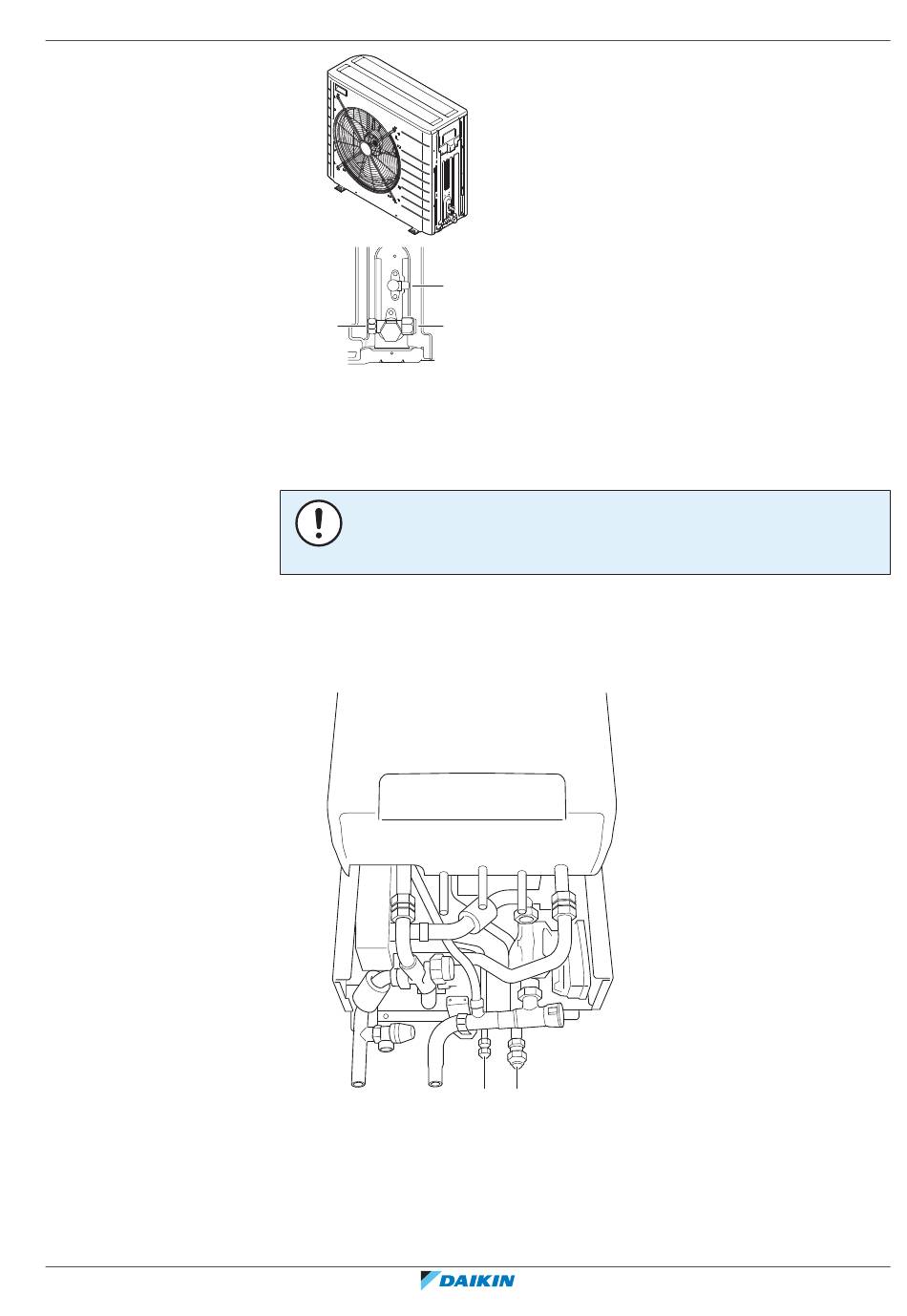

a Vloeistofafsluiter
b Gasafsluiter
c Servicepoort
2 Sluit de gasaansluiting van de binnenunit aan op de gasafsluiter van de
buitenunit.
OPMERKING
Er wordt geadviseerd de koelmiddelleidingen tussen de binnen- en de buitenunit in
een buis te leggen of afwerkingstape rond deze leidingen te wikkelen.
1 Sluit de vloeistofafsluiter komende van de buitenunit aan op de
koelvloeistofaansluiting van de binnenunit.
a Aansluiting voor de koelvloeistof
b Aansluiting voor het koelgas
2 Sluit de gasafsluiter komende van de buitenunit aan op de koelgasaansluiting
van de binnenunit.
