24
nl | Stroomvoorziening
6.2.1
De accu installeren
1.
2.
3.
4.
5.
6.
Waarschuwing!
Er zijn vlambogen mogelijk
Als de positieve (rode) accudraad of de aansluitklem met label 5 wordt kortgesloten met
!
andere aansluitklemmen of met de behuizing, kan er een vlamboog ontstaan. Wees
voorzichtig als u de positieve draad of de aansluitklem met label 5 aanraakt. Koppel de
positieve (rode) draad altijd los van de accu voordat u deze loskoppelt van de aansluitklem
met het label 5.
Voorzichtig!
Accuklemmen en -bedrading hebben geen begrensd vermogen
!
Houd een aftstand van 6,4 mm aan tussen de accuklemmen, de accubedrading en alle andere
bedrading. De bedrading van de accu mag niet door dezelfde leidingen,
leidingskoppelstukken of knock-outs lopen als andere bedrading.

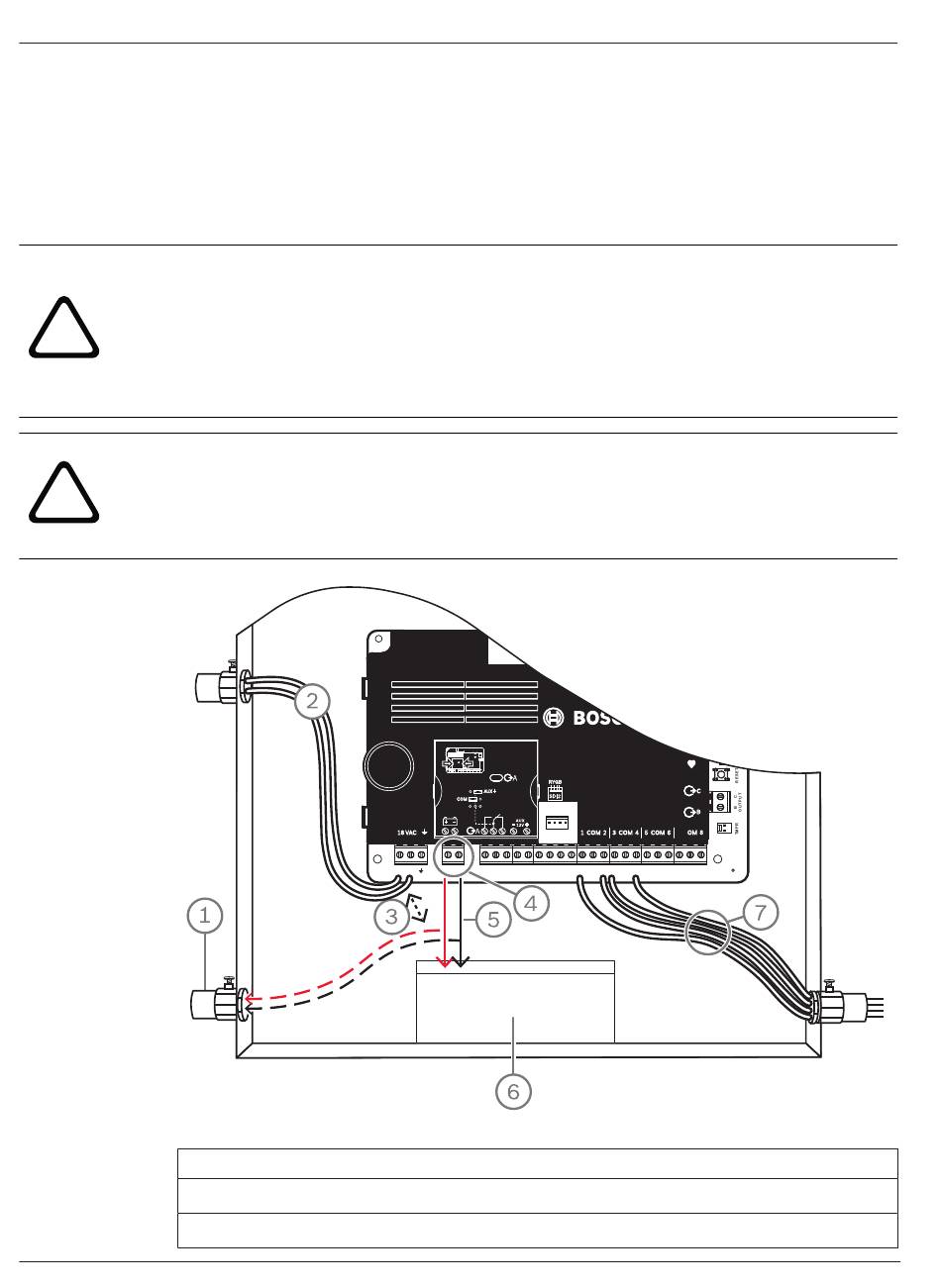

Afbeelding 6.1: Bedrading zonder vermogensbegrenzing (B5512 is weergegeven)
Nummer ᅳ Beschrijving
1 ᅳ Leiding die nodig is bij gebruik van externe accu's
2 ᅳ Naar transformator van klasse 2 met UL-listing, 18 V AC, 22 VA, 60 Hz
2020-01 | 19 | F.01U.368.344
Zet de accu rechtop onder in de behuizing.
Houd de rode en zwarte kabels die zijn meegeleverd in het hardwarepakket, bij de hand.
Sluit de zwarte accukabel aan op 4.
Sluit het andere uiteinde aan op de negatieve (-) pool van de accu.
Sluit de rode accukabel aan op 5.
Sluit het andere uiteinde aan op de positieve (+) pool van de accu.
NO C NC
COM AUX
R
Y
G
B
18VAC
+ BAT -
PWR A
B COM
OUTPUT A
Installatiehandleiding
7 COM 8
1
C
O
M
2
3
COM
4
5
COM
6
7
C
O
M
8
