nl | Externe uitgangen
Als er geen verwachte respons wordt verkregen van de module, wordt een systeemfout
weergegeven op alle bedieningspanelen. De centrale verzendt een moduleprobleemrapport
naar de meldkamer (als deze is geconfigureerd voor moduleprobleemrapporten).
11.1.3
Installatie en aansluiting op de inbraakcentrale (B308)
Energieverbruik berekenen
Controleer of er voldoende vermogen is voor de module en de andere elektrische apparaten
die u wilt aansluiten op het systeem.
Zie Ingebouwde uitgangen, pagina 55.
Voorzichtig!
Schakel alle voeding uit (AC en noodbatterij) voordat u verbinding maakt. Niet navolgen van
!
de instructies kan leiden tot persoonlijk letsel en/of beschadiging van de apparatuur.
Bericht!
Behuizing
Installeer de module in de behuizing van de inbraakcentrale of in een behuizing daarnaast die
zich binnen de nominale afstand voor de module bevindt: 137 m met een draad van 22 AWG
(0,6 mm) of 305 m met een draad van 18 AWG (1,0 mm).
De module installeren
1.
2.
3.

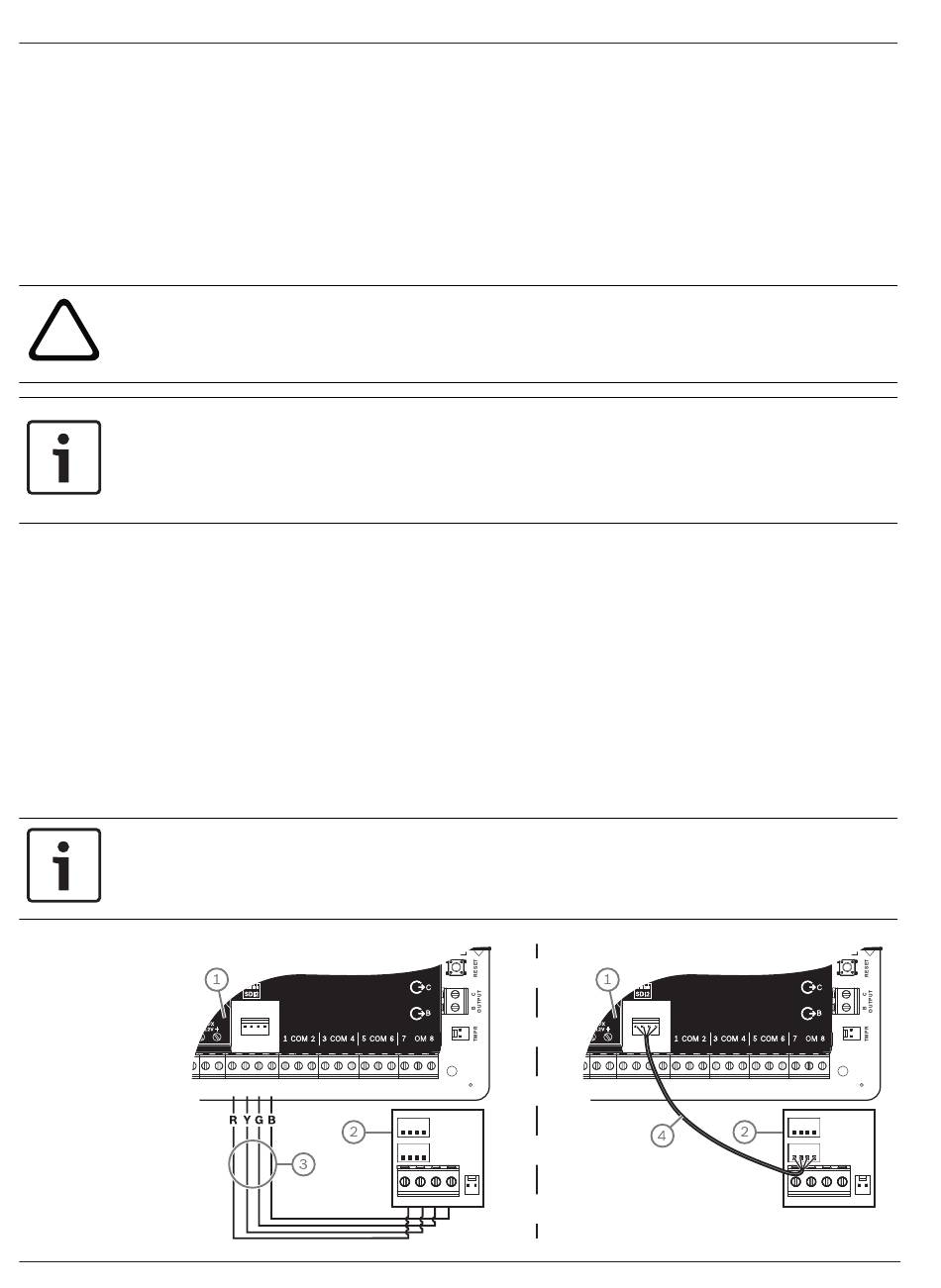

Aansluiten op de inbraakcentrale
Sluit de aansluitklemmen met label PWR, A, B en COM van de module aan op de SDI2-
klemmen van de inbraakcentrale, of gebruik de verbindingsaansluiting en de meegeleverde
verbindingskabel.
Gebruik voor een aansluiting op de aansluitklemmen een draad van 18 AWG tot 22 AWG (1,0
mm tot 0,6 mm).
Bericht!
Gebruik de aansluitklemmen of de verbindingskabels om de module aan te sluiten op de
inbraakcentrale. Gebruik ze niet allebei. Als u meerdere modules aansluit, kunt u een
combinatie van aansluitklemmen en verbindingskabels parallel aan elkaar gebruiken.
NO C NC
OUTPUT A
2020-01 | 19 | F.01U.368.344
Stel het adres van de module in.
Houd de montagebeugels van de module tegen de binnenkant van de behuizing. Zorg dat
de beugelgaten overeenkomen met een montagepatroon van 3 gaten in de behuizing
Gebruik de meegeleverde bevestigingsschroeven om de module vast te zetten.
COM AUX
R
Y
G
B
1
C
O
M
2
3
COM
4
5
COM
PWR A
B COM
7 COM 8
6
7
C
O
M
8
NO C NC
OUTPUT A
PWR
A
B COM
