2.
3.
4.
5.

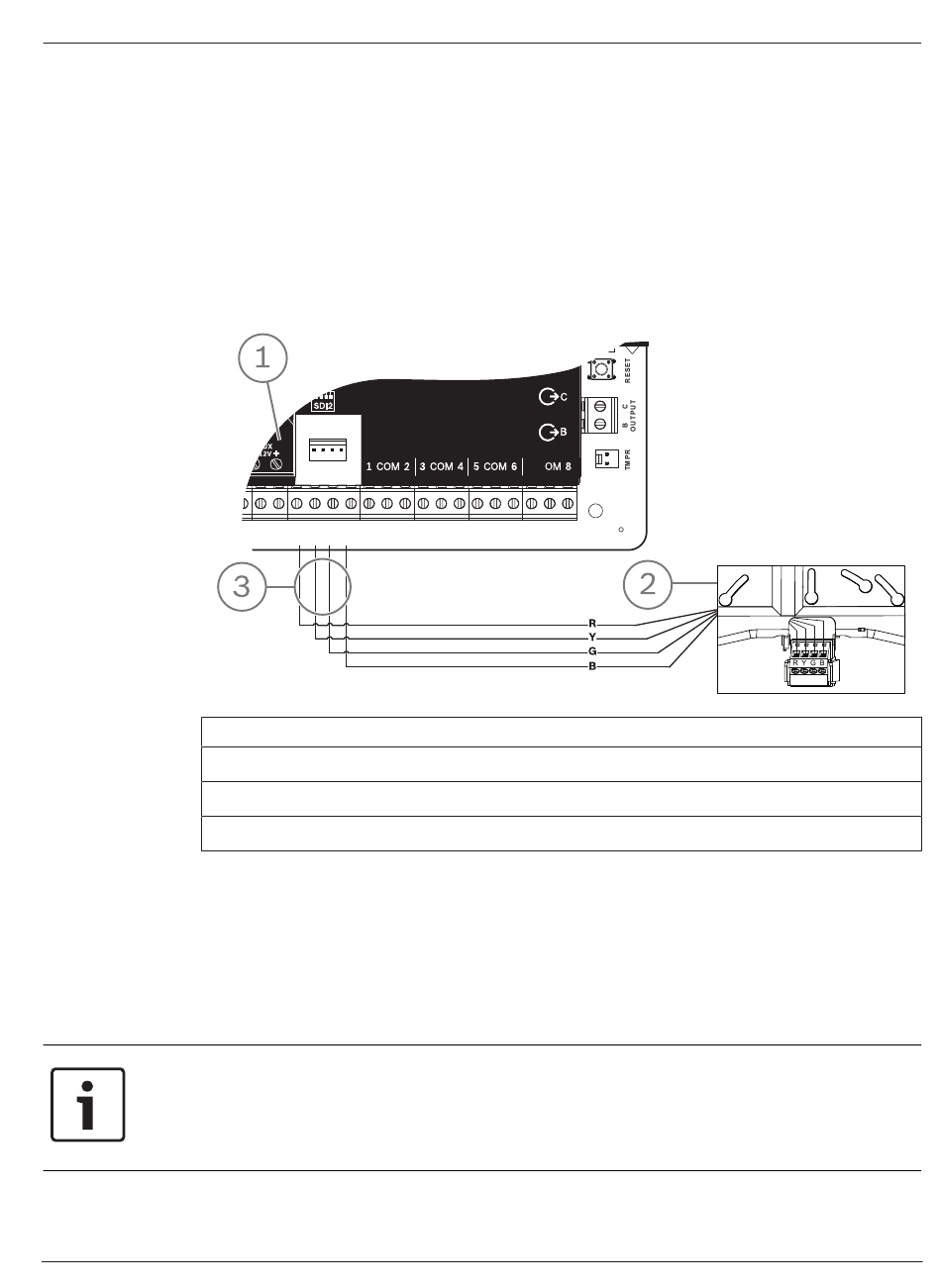

Aansluiten op de inbraakcentrale
Sluit de aansluitklemmen met label PWR, A, B, en COM van de module aan op de SDI2-
aansluitklemmen van de inbraakcentrale. Houd bij de bedrading de nominale afstand voor de
module aan: 183 m met een draad van 22 AWG (0,6 mm) of 305 m met een draad van 18 AWG
(1,0 mm).
OUTPUT A
Nummer ᅳ Beschrijving
1 ᅳ Inbraakcentrale
2 ᅳ Module
3 ᅳ Bedrading van aansluitklemmen
14.2
B820 SDI2 Inovonics interfacemodule
De B820 is een module die kan worden gebruikt om een Inovonics EN4200 EchoStream seriële
ontvanger aan te sluiten op een inbraakcentrale.
Zie de bijbehorende documentatie die wordt vermeld bij Gerelateerde documentatie, pagina 12
voor gedetailleerde instructies.
14.2.1
SDI2-adresinstellingen
Bericht!
De module leest de instelling van de adresschakelaar alleen in tijdens het opstarten van de
module. Als u de instelling wijzigt nadat u de module onder spanning heeft gezet, moet u de
module spanningsloos brengen en de spanning terug aanbrengen om de nieuwe instelling te
activeren.
De inbraakcentrale ondersteunt alleen adres 1.
Bosch Security Systems B.V.
Gebruik de adresschakelaar om de module in te stellen op adres 1.
Gebruik de meegeleverde ankers en schroeven om de sokkel van de module aan de wand
te bevestigen.
Trek de bekabeling door de montageplaat.
Plaats de module op de sokkel.
C NC
COM AUX
R
Y
G
B
1
C
O
M
PWR A
B COM
7 COM 8
2
3
COM
4
5
COM
6
7
C
O
M
8
Installatiehandleiding
Draadloze modules | nl
69
2020-01 | 19 | F.01U.368.344
