Control Panels
10

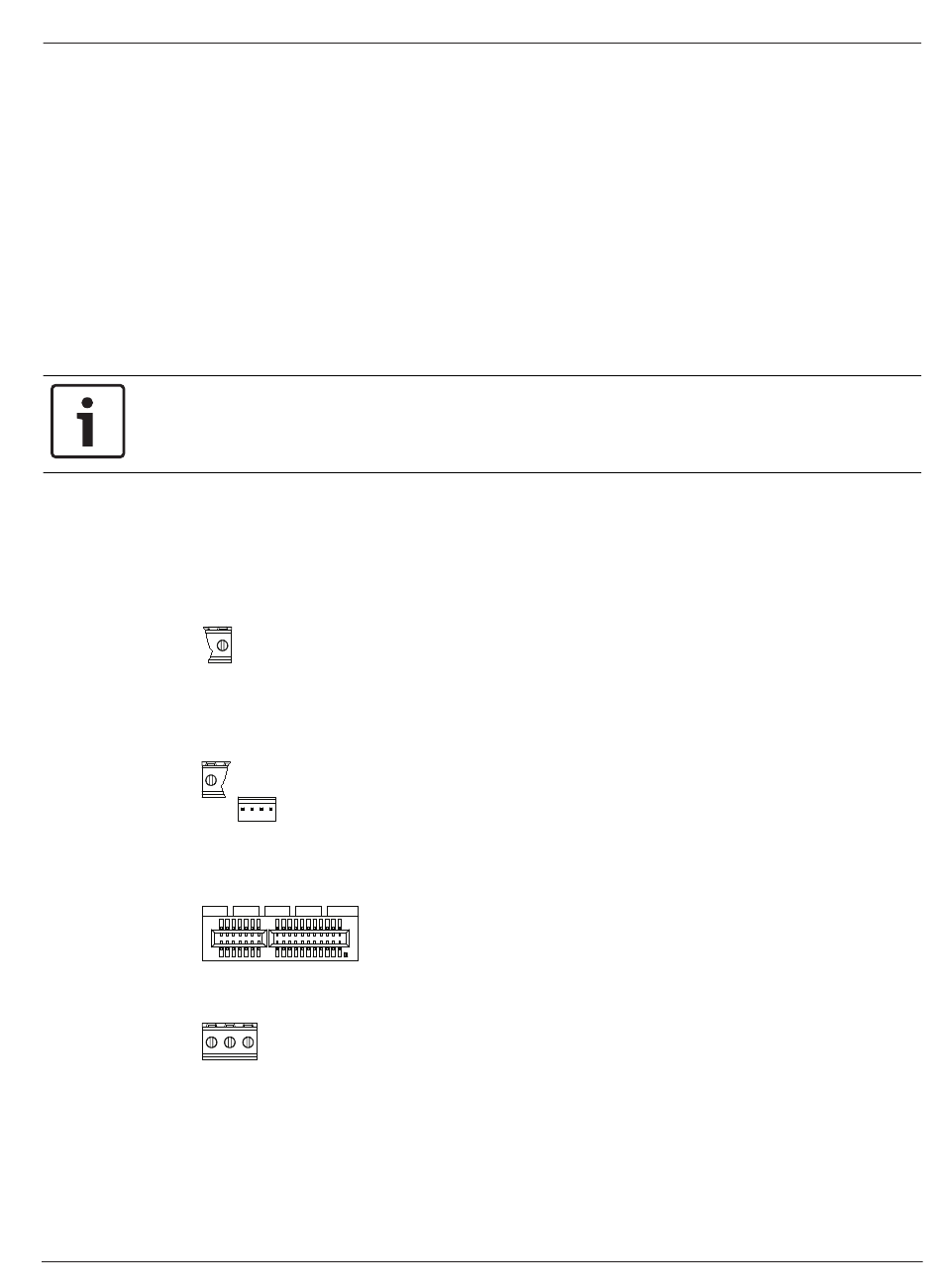

Ingebouwde uitgangen
De inbraakcentrale heeft één ingebouwde configureerbare uitgang (met spanning,
gemeenschappelijk, zonder spanning) en twee ingebouwde open-collectoruitgangen.
10.1
Circuitbeveiliging
De gevoede uitgangen zijn voorzien van een circuitbeveiliging.
Drie zelfresettende stroomonderbrekers beschermen de inbraakcentrale tegen kortsluiting op
de continue en programmeerbare uitgangen. Elke stroomonderbreker beveiligt een
afzonderlijke aansluitklem:
–
–
–
Bericht!
UL-vereisten
Bewaak apparaten die van elektriciteit worden voorzien via een voedingsuitgang.
10.2
Totaal beschikbaar vermogen
De inbraakcentrale produceert maximaal 800 mA gecombineerd vermogen bij een nominale
spanning van 12,0 VDC om randapparatuur van elektriciteit te voorzien. De hieronder vermelde
uitgangen en OUTPUT A delen het beschikbare vermogen.
AUX-aansluitklem (extra voeding)
AUX
Voorziet apparaten die continu elektriciteit nodig hebben (bijvoorbeeld bewegingsmelders)
van voeding.
R/PWR-aansluitklem en voedingsuitgang van verbindingsconnector (SDI2-voeding)
R
PWR
Voorziet SDI2-apparaten, zoals bedieningspanelen en modules met acht ingangen, van
voeding.
Aansluiting voor insteekmodule
Hierop kunnen insteekmodules zoals de B444, B444-A of B444-V worden aangesloten.
OUTPUT A
NO
OUTPUT A
Configureer output A als een spanningsloos contact (de nominale stroom van het contact is 3
A), een geschakeld gemeenschappelijk contact (sink-stroom) of een voedingsuitgang. Als
gevoede uitgang kan dit contact de alarmvoeding of geschakelde extra voeding leveren. De
standaardconfiguratie voor uitgang A is een gevoede uitgang die alarmvoeding levert. Gebruik
OUTPUTPARAMETERS in RPS of in de programmeertool Installer Services Portal (beschikbaar
in Europa, het Midden-Oosten, Afrika en China) om de programmeerbare uitgangen te
configureren.
Bosch Security Systems B.V.
De AUX-aansluitklem (extra voeding)
De C-aansluitklem van OUTPUT A
De PWR/R-aansluitklem (voeding) van het SDI2-aansluitblok
C
NC
Installatiehandleiding
Ingebouwde uitgangen | nl
2020-01 | 19 | F.01U.368.344
55
