Geschikt voor de volgende toepassingen: 1) inbraakalarmen en -systemen voor huishoudens. 2) Brandmeldsystemen voor huishoudens. 3) Alarmsysteem voor handelspanden, aangesloten op

politiemeldkamer, Alarmsystemen voor kluizen in handelspanden. Voor alle politiebureautoepassingen is model D8108A met aanvalsbestendige behuizing en een lokaal sireneapparaat met

UL -listing vereist. 4) Lokaal alarmsysteem voor handelspanden en alarmsysteem voor kluizen in handelspanden. 5) Meldkamer, geschikt als transmissiesysteem met dubbele signaalleiding.

6) Inbraak privéterrein 7) Overvalalarmeenheden en -systeem.

Deze apparatuur is getest en voldoet aan de specificaties in deel 15 van de FCC-richtlijnen voor klasse B computerapparaten. De werking is afhankelijk van de volgende voorwaarden:

(1) dit apparaat mag geen schadelijke interferentie veroorzaken en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die tot ongewenste werking kan leiden.

VEREISTEN STROOMVOORZIENING

De stroomvoorziening levert maximaal 800 mA voor de inbraakcentrale

en alle accessoires. Alle externe aansluitingen hebben een interne

vermogensbegrenzing van klasse 2.

Vereisten aan de stand-bytijd van de accu kan leiden tot een lagere

toegestane uitgang.

Zie voor ULC-installaties

de ULC-installatiegids

(Onderdeelnr: F01U321698

voor en).

Onjuiste bedrading

kan deze apparatuur

beschadigen.

Verbind niet met een

aansluitpunt dat wordt

bediend door een schakelaar.

Niet delen met andere

apparatuur.

B6512/B5512/B4512/B3512

gebruik een CX4010 met

UL -listing transformator

klasse 2 18 VAC, 22 VA 60 Hz,

of in Canada, een

ICP-TR1822-CAN

Transformator met stekker

120 V AC primair,

18 V AC 22 VA secundair.

VOORZICHTIG!

Voorkom schade aan de centrale.

24 V niet verbinden met aansluitingen.

De maximale laadstroom bedraagt 1 A extra voeding met 12 V DC.

ACCU: vervang de accu's om de 3 tot 5 jaar door een of twee

D126 of een D1218 12 V loodzuuraccu voor inbraak- of

brand- en brand/inbraak-beveiligingssystemen.

WAARSCHUWING!

Voor installatie met meerdere accu's is model D122

of D122L met dubbele accukabel vereist.

Onjuiste installatie kan leiden tot brandgevaar.

WAARSCHUWING

DEZE UNIT BESCHIKT OVER EEN ALARMVERIFICATIEFUNCTIE DIE EEN VERTRAGING VAN HET ALARMSIGNAAL VEROORZAAKT VANUIT DE AANGEGEVEN CIRCUITS.

DE TOTALE VERTRAGING (INBRAAKCENTRALE PLUS ROOKMELDERS) MAG NIET LANGER ZIJN DAN 60 SECONDEN. ER MAG GEEN ANDERE ROOKMELDER WORDEN

AANGESLOTEN OP DEZE CIRCUITS, TENZIJ DAT IS GOEDGEKEURD DOOR DE LOKALE BEVOEGDE AUTORITEITEN.

Inbraakcentrale

vertraging, seconden

Circuit (zone)

Voeg gegevens van de melder of de volgende of een vergelijkbare verklaring bij: "Gebruik de vertragingstijd (opstarttijd)

die is vermeld op het installatiebedradingsschema van de rookmelder of op de geïnstalleerde rookmelder(s)."

Bosch Security Systems B.V.

De apparatuur dient te worden geïnstalleerd conform de NFPA 70 (National Electrical Code), de NFPA 72

(National Fire Alarm Code) en de lokale overheid. Afhankelijk van de toepassing moet de installatie

voldoen aan een of meer van de volgende UL -standaarden:

UL681 Installatie en classificatie van inbraakalarmsystemen voor banken;

UL1076 Particuliere inbraakalarmsystemen en -eenheden; UL1641 Installatie en classificatie van

inbraakalarmsystemen voor woningen. Gedrukte informatie met een beschrijving van de juiste installatie, bediening,

testen, onderhoud, reparatieservice en respons op een alarm moet bij deze apparatuur worden meegeleverd.

Waarschuwing: Instructiemededeling' voor eigenaar (onderdeelnr: F01U287181): niet verwijderen, tenzij door de

bewoner.

Minimale systeemvereisten voor classificatie in overeenstemming met ANSI/SIA CP-01-2010

Besturingseenheid met UL -listing en -classificatie, model B5512, B4512 of B3512;

Bedieningspaneel met UL -listing en -classificatie, model B915/B915I, B920, B921C, B930, B940W, B942 of B942W

Lokale sirene met UL -listing

Modelnummer B430 voldoet aan deel 68 van de FCC-richtlijnen. FCC-registratienummer: ESVAL00BB430 Bel equivalentie 0,0B

Modelnummer B430 voldoet aan CS-03, IC-richtlijnen, IC: 1249A-B430

GND OUT

Aarding

SDI2-bedieningspa-

nelen, ingangs- en

uitgangsmodules,

communicators,

draadloos

ontvangers en

deurcontrollers.

Voor UL -gecertificeerde

brandalarm toepassingen

gebruikt u een D192G

Notification Appliance

Circuit-module.

Model

Optioneel B440/B441/B442/B443

UITGANG A (C-aansluiting) =

AUX PWR

UITGANG A (C-aansluiting) = COM

UITGANG A (C-aansluiting) =

spanningsloos contact

Connector verbindingsaansluiting

Bewaakte lussen

Geopend 3,7 tot 5,0 V DC

Normaal 2,0 tot 3,0 V DC

Kortgesloten 0,0 tot 1,3 V DC

Met 1 kW EOL-weerstand (onderdeelnr.

15093130-004). Zie voor andere EOL-opties de

UL-installatiegids (onderdeelnr F01U287185).

Veelgebruikte initialisatieapparaten zijn

deurcontacten NO/NC, matten, bewegingsmelders,

glasbreukmelders, en dergelijke.

Mogelijk is een EOL -bewakingsmodule vereist

voor gebruik met vierdraads rookmelders.

EOL

Rookmelder

Vertraging, seconden

Installatiehandleiding

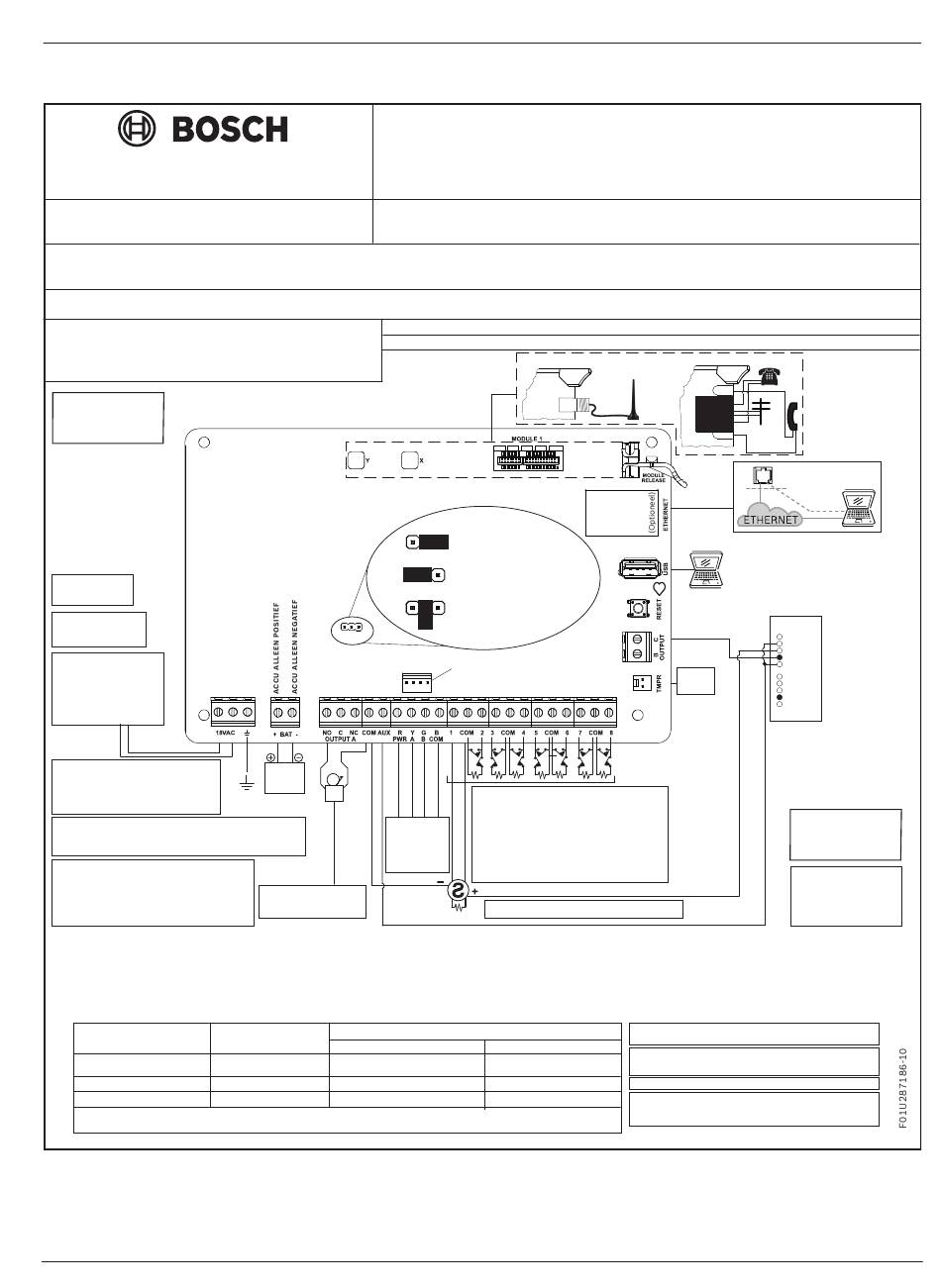

Bedradingsschema´s voor het systeem | nl

REN 0,0

- Of -

Optioneel B430

D134 dubbele

Relaismodule

ICP-EZTS

Sabotage

schakelaar

Apparaten met extra stroomvoorziening 11,5 tot 12,4 V DC. Onder 10,2 V DC,

de B6512/B5512/B4512/B3512 stopt de verwerking van lusingangen.

De apparatuur dient te worden geïnstalleerd conform

CSA C22.1, Canadian Electrical Code, Deel 1, veiligheidsnorm

voor elektrische installaties.

B6512_B5512_B4512_B3512_ULLD-05

Communicatie:

Standaardlijnbeveiliging: mobiel of IP

A4: mobiel of IP

P3: DACT

2020-01 | 19 | F.01U.368.344

N/O 1

COMM 1

N/C 1

X1 -

X1 +

N/O 2

COMM 2

N/C 2

X2 -

X2 +

Voor een lijst met tweedraads

rookmelders compatibel met

de B201, ziet u de B201

installatiegids

(Onderdeelnr: F01U296412).

Voor een lijst met tweedraads

rookmelders compatibel met

de D125B dubbele

initialisatiemodule klasse B

zie de D125B installatie-

instructies

(Onderdeelnr: F01U036340).
