5.2.2
Standaarduitvoering: staanders met staanderplaat bevestigen
•
Voor de weinor PergoTex II zijn verschillende staanderplaten verkrijgbaar:
'staanderplaat groot staanders buiten', 'staanderplaat klein staanders buiten',
'staanderplaat groot staanders midden/wand' en 'staanderplaat klein staanders
midden/wand'. Enkel de standaarduitvoering 'staanderplaat groot staanders buiten'
wordt in dit document beschreven.
De bevestigingsschroeven voor de staanderplaten zijn verzonken plaatschroeven 6,3
•
x50 Torx. De bevestigingsschroeven moeten vóór het indraaien ingevet worden.
1.
Staanders buiten met staanderplaat
vastschroeven

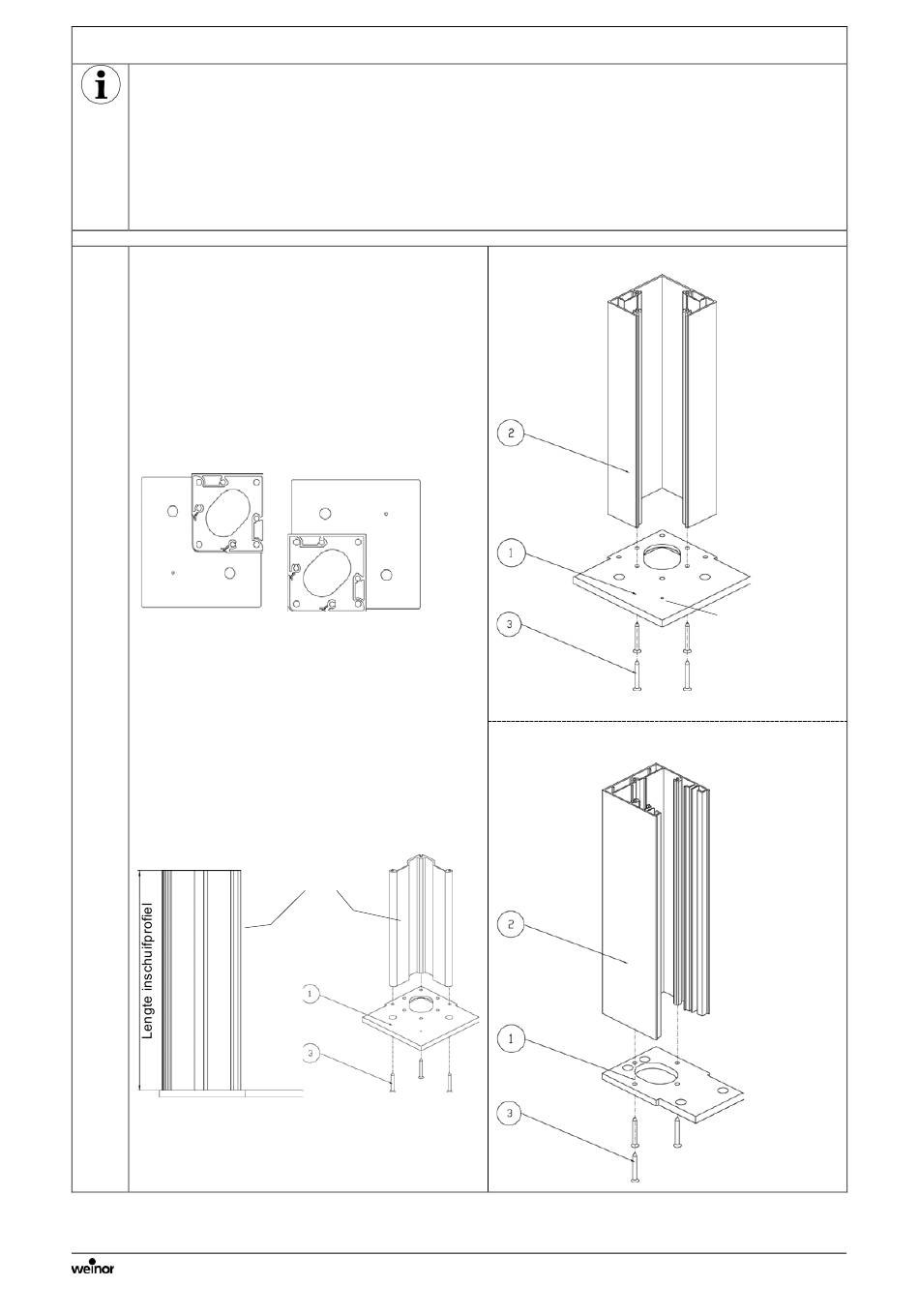

1. Leg de 'staanderplaat groot staanders
buiten' (1) op de 'staanders buiten' (2)
en schroef deze vast met 4 verzonken
plaatschroeven 6,3x50 Torx (3).
2. Het is mogelijk om de 'staanderplaat
groot staanders buiten' (1) te draaien
op basis van de bouwkundige
omstandigheden.
Aanwijzing:
'Staanders buiten' (2) kunnen
voorzien zijn van een inschuifprofiel.
Dit wordt, indien aanwezig,
allereerst met 3 verzonken
plaatschroeven 6,3x50 Torx (3) aan
de overeenstemmende
staanderplaat (1) geschroefd.
Zo nodig kan het inschuifprofiel op
lengte worden gezaagd.
PergoTex II/ PergoTex II LED
Montagehandleiding
Technische wijzigingen voorbehouden
Inschuifprofiel
Staanders buiten
Staanders midden/wand
Versie 9
05.10.2017
Artikelnummer
118696-0000
Verzinking/mar
kering die zo
nodig voor de
bevestiging kan
worden
opengeboord.
Gebruik
staanderplaat
groot
staanders
midden/wand
