9.4
Aansluitschema's voor de aansluiting van de instelset
Hirschmann
Stak3
1 = N blauw
2 = L bruin
3 = niet bezet
PE = aarding

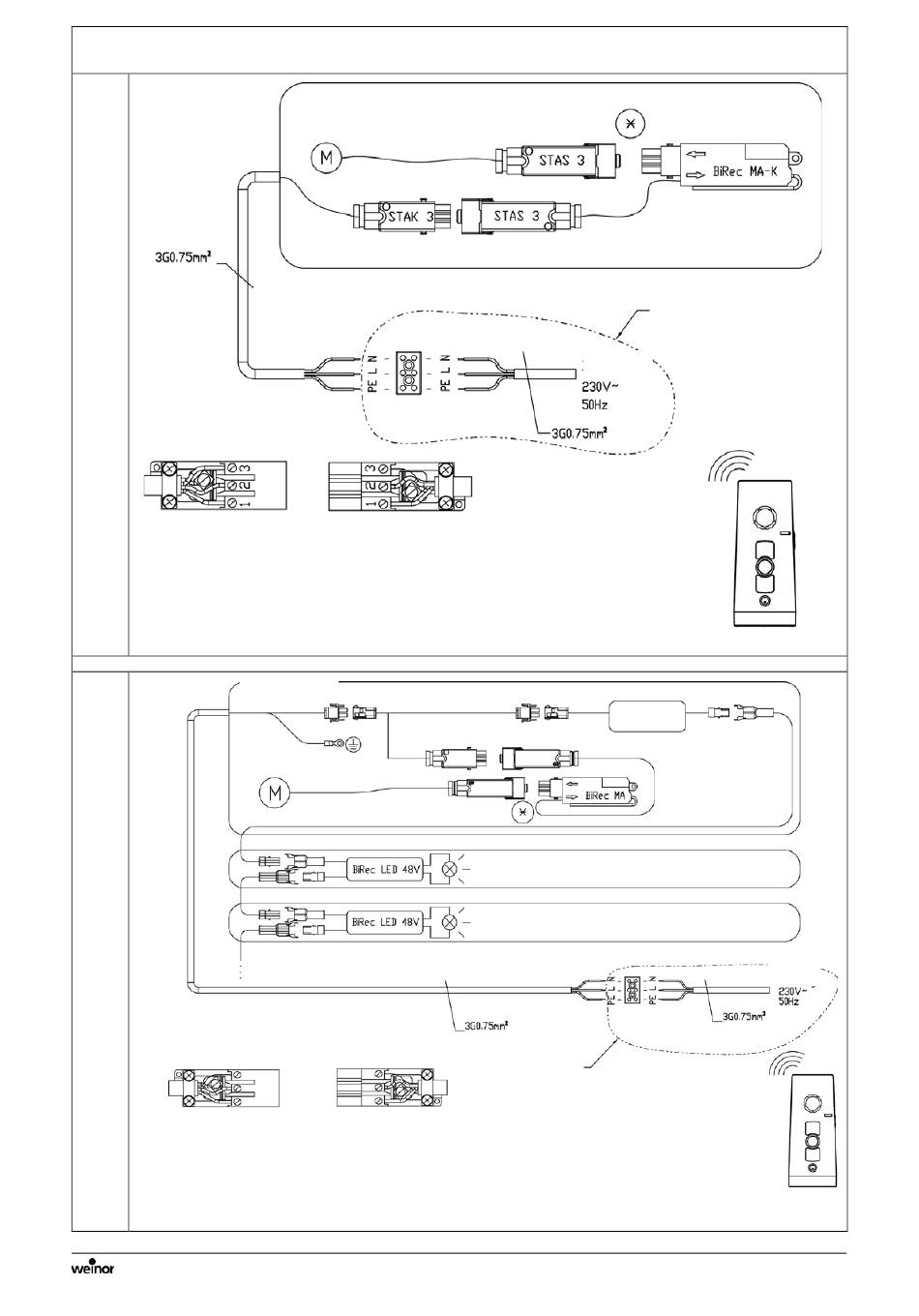

Afbeelding 9: Aansluitschema weinor PergoTex II bij BiConnect zonder led
Hirschmann
Stak3
1 = N blauw
2 = L bruin
3 = niet bezet
PE = aarding
Afbeelding 10: Aansluitschema weinor PergoTex II bij BiConnect met led
PergoTex II/ PergoTex II LED
Montagehandleiding
Technische wijzigingen voorbehouden
Hirschmann
Stas3
1 = N blauw
2 = L bruin
3 = niet bezet
PE = aarding
wandaansluiting
Hirschmann
Stas3
1 = N blauw
2 = L bruin
3 = niet bezet
PE = aarding
*hier instelset
aansluiten
op locatie
Toevoer
adapter
*hier instelset
met service kabel
aansluiten
Dwarslat met led
Dwarslat met led
op
locatie
Versie 9
05.10.2017
Artikelnummer
118696-0000
Toevoer
Bladzijde 54/66
