weinor PergoTex II met Hirschmann-steekverbinding
Bezetting voor een 3-aderige
kabel Hirschmann
STAK 3-contrasteker
1 = N blauw
2 = L bruin
3 = niet bezet
PE = aarding
Bezetting voor een 4-aderige
kabel Hirschmann
STAK 3-contrasteker
1 = N blauw
2 = L1 zwart
3 = L2 bruin
PE = aarding
9.6
Kabelinstallatie bij systemen zonder ledverlichting
1. Bevestig de motorkabel aan de Hirschmann-steekverbinding/BiConnect MA-K/Somfy
Universal RTS-motorafstandsbediening (zijn al voorgemonteerd op het
wandaansluitingsprofiel):
2. Monteer de kabelbinder uit staal met plaatschroef met platverzonken kop 4,2x9,5 in
de schroefsleuf van het wandaansluitingsprofiel en borg de motorkabel.
PergoTex II/ PergoTex II LED
Montagehandleiding
Technische wijzigingen voorbehouden

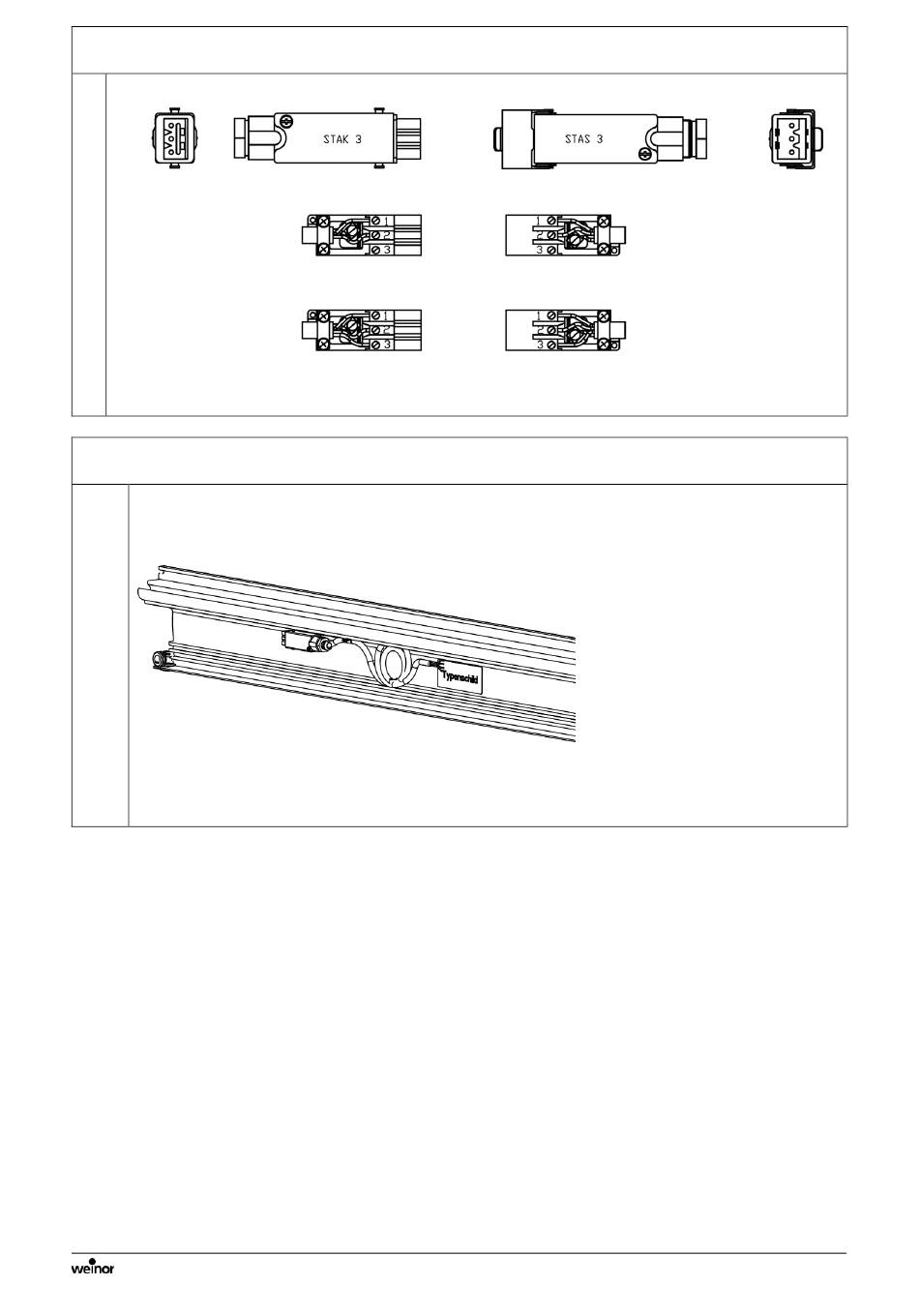

Afbeelding 15:Hirschmann-steekverbinding
Bezetting voor een 3-aderige
kabel Hirschmann
STAS 3-stekker
1 = N blauw
2 = L bruin
3 = niet bezet
PE = aarding
Bezetting voor een 4-aderige
kabel Hirschmann
STAS 3-stekker
1 = N blauw
2 = L1 zwart
3 = L2 bruin
PE = aarding
Hier
weergegeven:
Hirschmann-
steekverbinding
