2.a
Transportprofiel in het
wandaansluitingsprofiel hangen

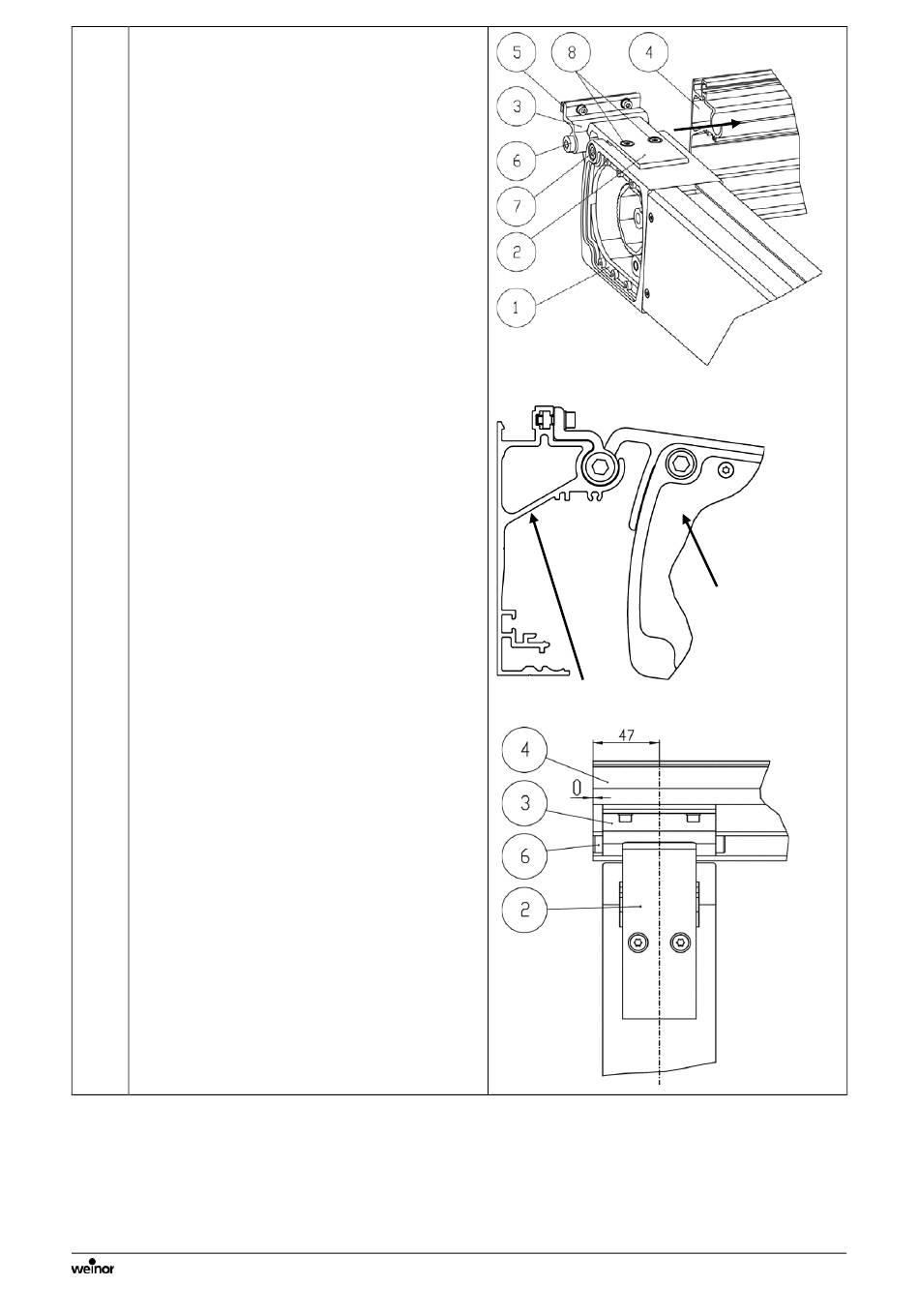

1. Plaats en positioneer het
transportprofiel (1) met de al
vastgeschroefde 'houder
wandaansluiting' (2) en 'houder
wandaansluiting bovendeel' (3) op het
wandaansluitingsprofiel (4) zoals
voorzien in detail A, en schuif het in.
Aanwijzing:
De buitenste cilinderschroef M10x30 (6) op
de 'houder wandaansluiting' (2) moet in
één vlak liggen met de buitenkant van het
wandaansluitingsprofiel (4) (zie detail B).
PergoTex II/ PergoTex II LED
Montagehandleiding
Technische wijzigingen voorbehouden
Wandaansluitingsprofiel
Versie 9
05.10.2017
Artikelnummer
118696-0000
Detail A
Transportprofiel
Detail B
Bladzijde 22/66
