2.
Achtkantas plaatsen en
vastschroeven
Aanwijzing:
Let erop aan welke kant de motor moet
worden geplaatst.

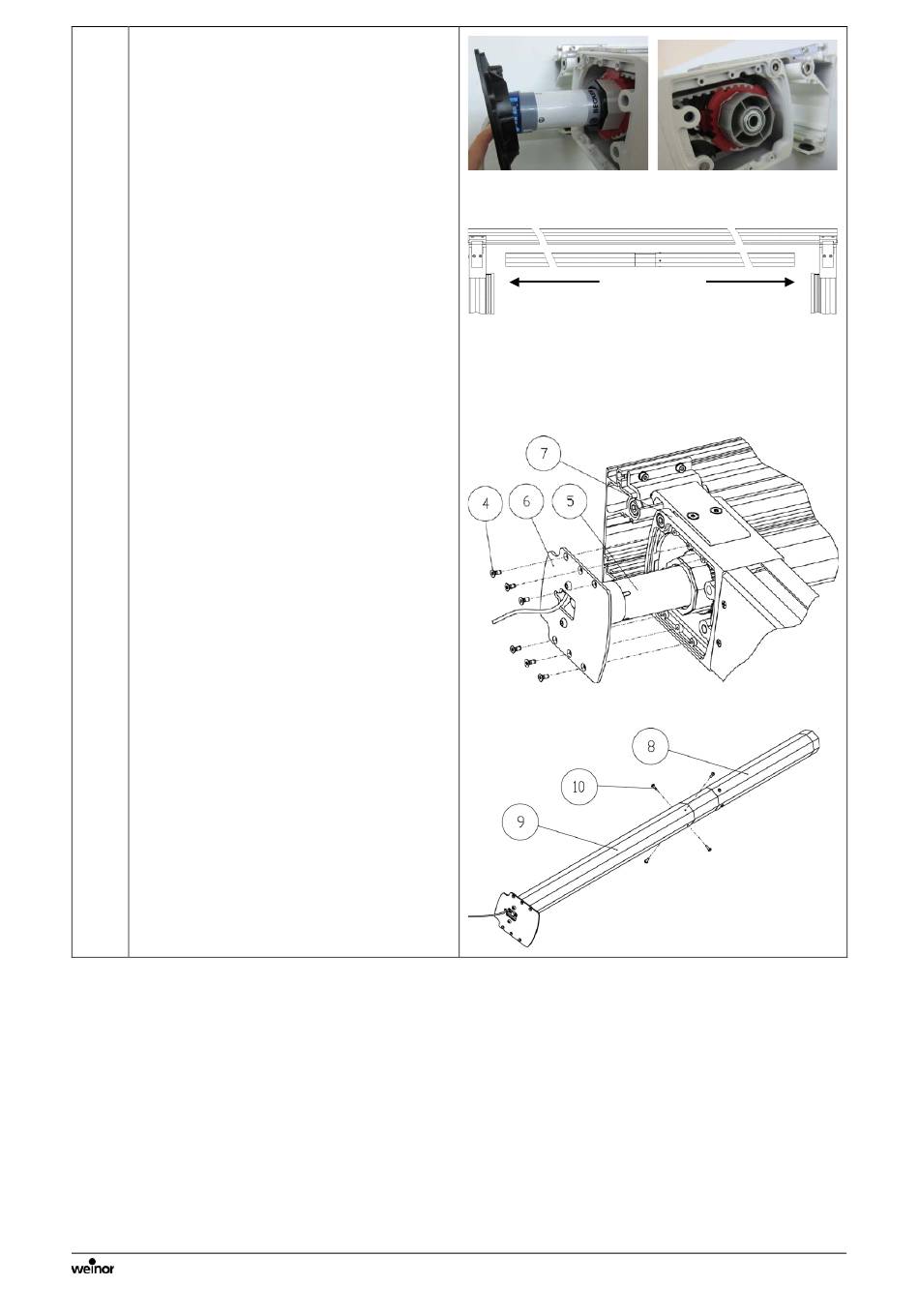

1. Plaats de volledige achtkantas
langs binnen in de linker- en
rechterriemschijf.
(detail A).
Aanwijzing:
Daarbij kunnen beide achtkantasdelen
aan het 'verbindingsstuk achtkantas'
worden samengeschoven en tussen de
riemschijven in het transportprofiel
opnieuw uit elkaar worden gedrukt.
2. Schuif de motor (5) met 'afdekking
eindkap aandrijfzijde' (6) van buiten
in de 'eindkap transportprofiel' (7)
aan de motorzijde en bevestig deze
met 6 schroeven met verzonken
kop M4x10 Torx (4) (detail B).
Aanwijzing:
Beide achtkantasdelen moeten nu uit
elkaar worden getrokken om te
controleren of de motorzijde en
lagerzijde zich met de 'afdekkingen
eindkap' (3) en (6) in de aanslag
bevinden.
3. Schroef het lange achtkantasstuk
(9) met de rest van de achtkantas
(8) vast met 4 plaatschroeven met
lenskop 4,2x16 (10).
(detail C).
PergoTex II/ PergoTex II LED
Montagehandleiding
Technische wijzigingen voorbehouden
Motorzijde
Detail A
Detail B
Detail C
Versie 9
Artikelnummer
Lagerzijde
05.10.2017
118696-0000
Bladzijde 27/66
