Hirschmann
Stak3
1 = N blauw
2 = L1 zwart
3 = L2 bruin
PE = aarding

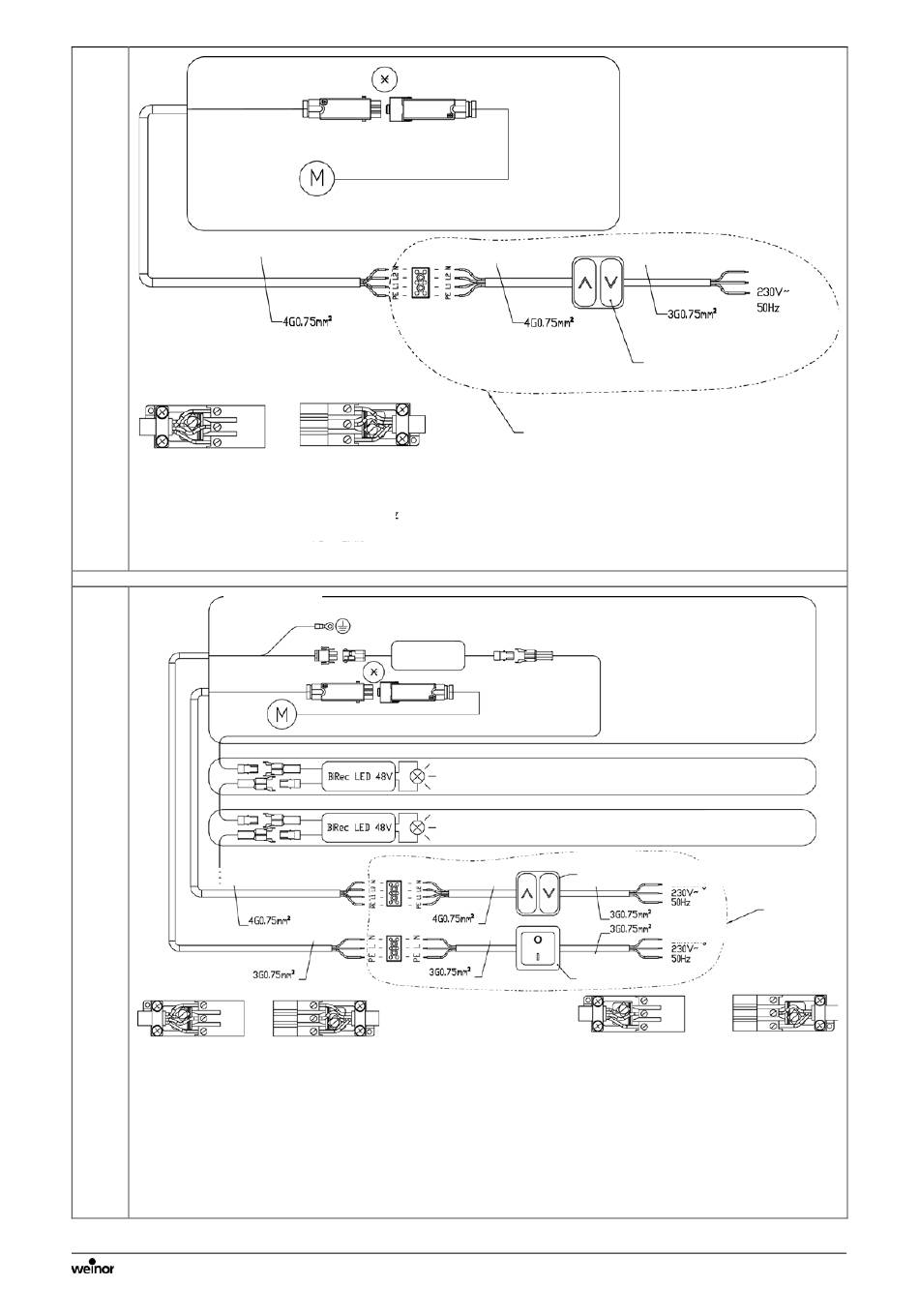

Afbeelding 11: aansluitschema weinor PergoTex II bij conventionele uitvoering zonder LED
wandaansluiting
Bezetting
Hirschmann
Stak3 voor de
motor
1 = N blauw
2 = L1 zwart
3 = L2 bruin
PE = aarding
Afbeelding 12: aansluitschema weinor PergoTex II bij conventionele uitvoering met LED
PergoTex II/ PergoTex II LED
Montagehandleiding
Technische wijzigingen voorbehouden
Hirschmann
Stas3
1 = N blauw
2 = L1 zwart
3 = L2 bruin
PE = aarding
adapter
Bezetting
Hirschmann
Stas3 voor de motor
1 = N blauw
2 = L1 zwart
3 = L2 bruin
PE = aarding
*hier instelset
aansluiten
Schakelaar voor 'OP' en
'NEER' bewegen
op locatie
*hier instelset
aansluiten
Schakelaar voor 'OP'
en 'NEER' bewegen
Toevoer
Toevoer
Lichtschakelaar
Bezetting
Hirschmann
Stak3 voor het
licht
1 = N blauw
2 = L1 zwart
3 = niet bezet
PE = aarding
Versie 9
05.10.2017
Artikelnummer
118696-0000
Toevoer
Dwarslat met led
Dwarslat met led
op
locatie
Bezetting
Hirschmann
Stas3 voor het licht
1 = N blauw
2 = L1 zwart
3 = niet bezet
PE = aarding
Bladzijde 55/66
