5.4 Verbinding van de stellerstangen met de tongen
WAARSCHUWING:
De verbinding van de koppen van de stellerstangen met de tongen moet
uitgevoerd worden voor een concreet wissel volgens de aanwijzingen van de
producent. De uitvoering van de stangen verschilt volgens de soort van de
aandrijving en de wijze van de bevestiging van de stangen.
01
Schuif de haakschroeven van de koppen van de stellerstangen van binnenuit in de ovale
groef in de tong. Draai dan met 90° en trek terug. De kop van de schroef moet vallen in de
verticale groef aan de buitenkant van de tong.

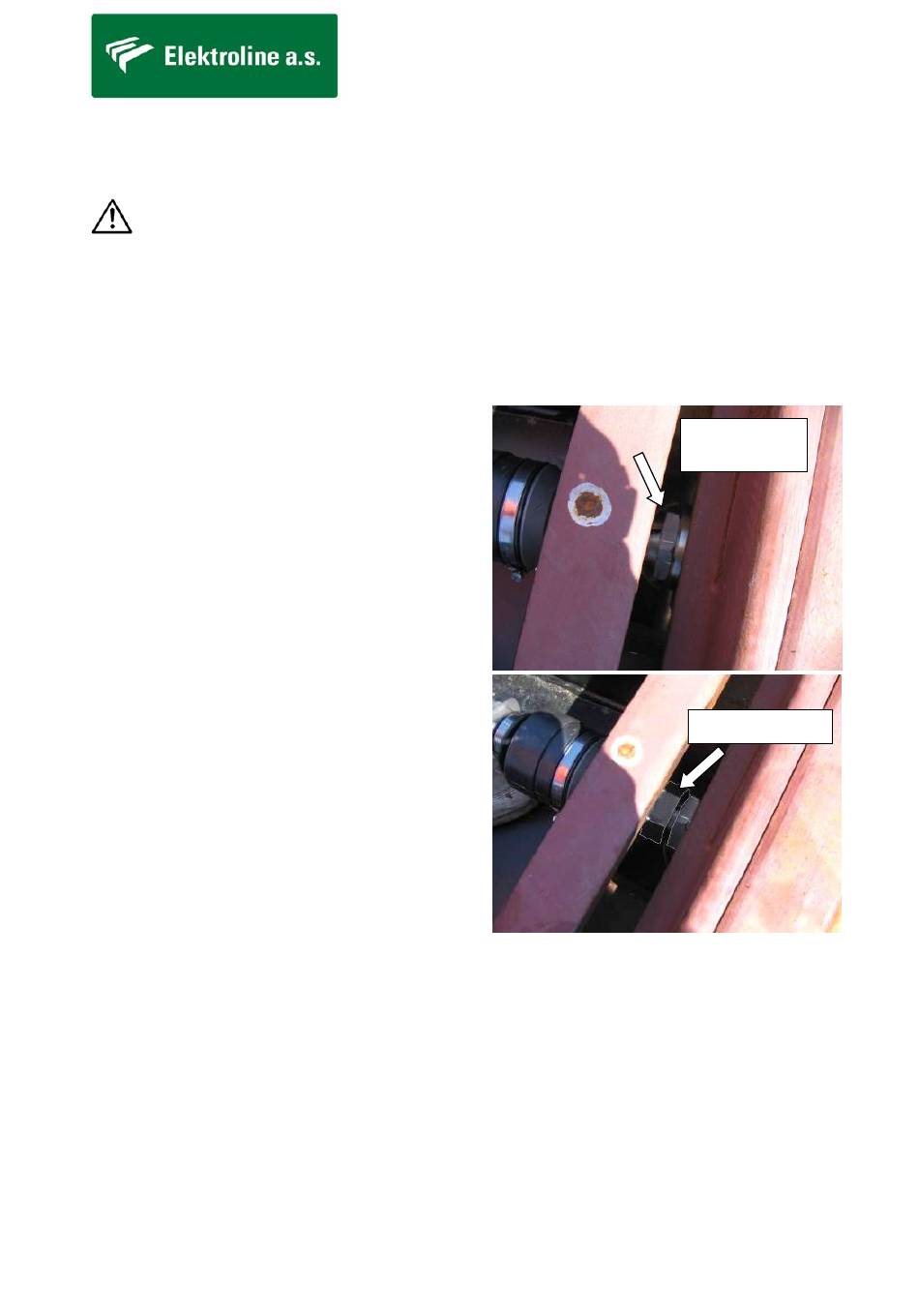

02
Bevestig de schroef in deze positie door de
moer goed vast te draaien.
03
Beveilig de moer met een borgmoer.
TSH 100 LC
Servicehandleiding
pagina
16 van 98
24.8.2009
De moer goed
vastdraaien.
Borgmoer
