17

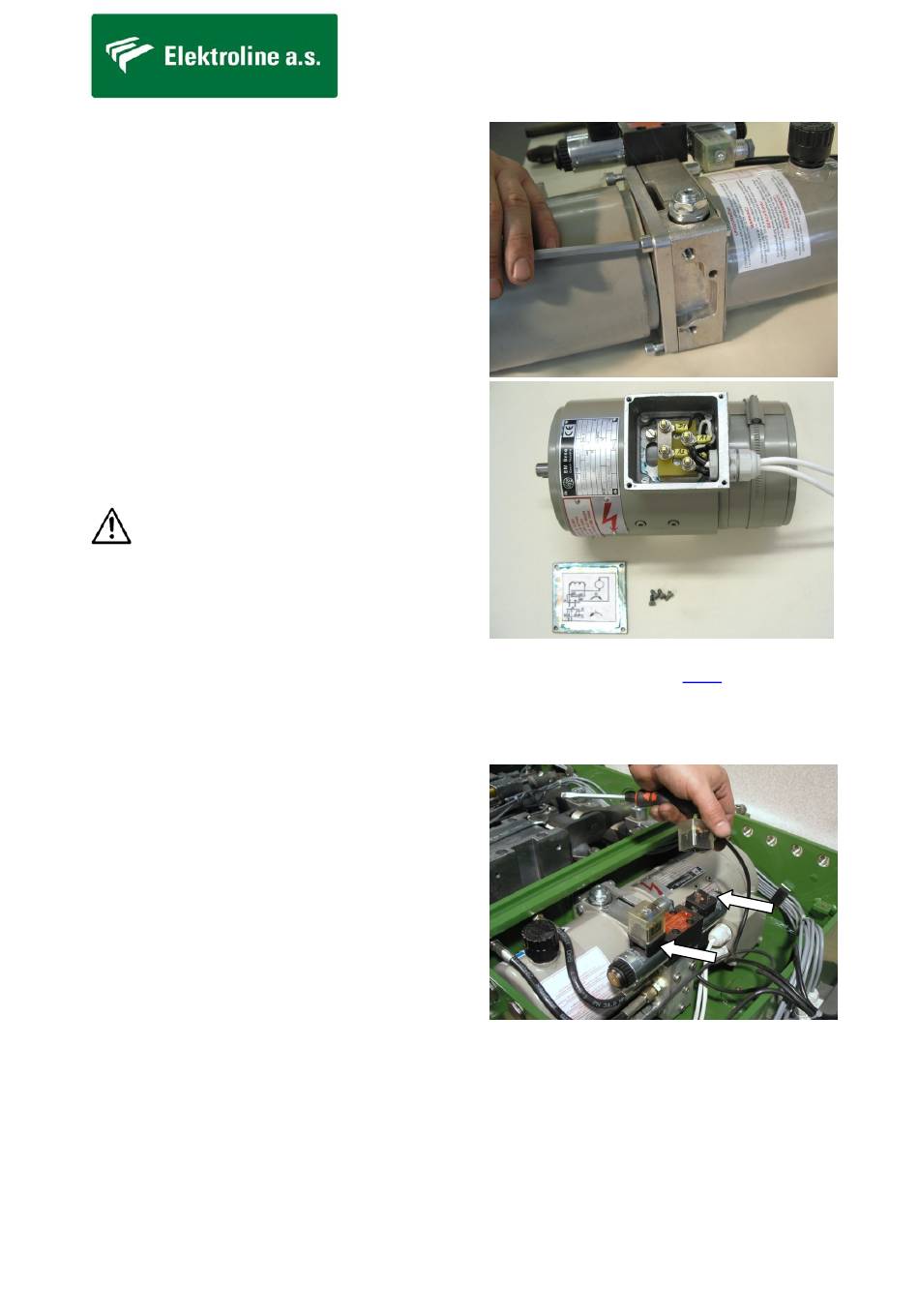

Zet de krans vast op het aggregaat met de vier
M6-schroeven (INBUS 5).
18
Sluit de voedingskabel aan op de motor voor
een draairichting naar rechts (R); aansluitingen
A1, D2. De polariteit is niet van belang.
Controleer de aansluiting volgens het schema.
OPMERKING: De draairichting van de
motor (naar links x naar rechts) wordt
bepaald met het zicht op de as.
19
Monteer de aggregaatinstallatie terug in de aandrijving volgens hoofdstuk 8.3.3.
8.3.5 Vervanging van de elektromagnetische verdeler
01
Demonteer de connectoren van de verdeler.
TSH 100 LC
Servicehandleiding
pagina
82 van 98
24.8.2009
