ð (De aansluitingen moeten naar de bin-
nenunit gericht zijn)

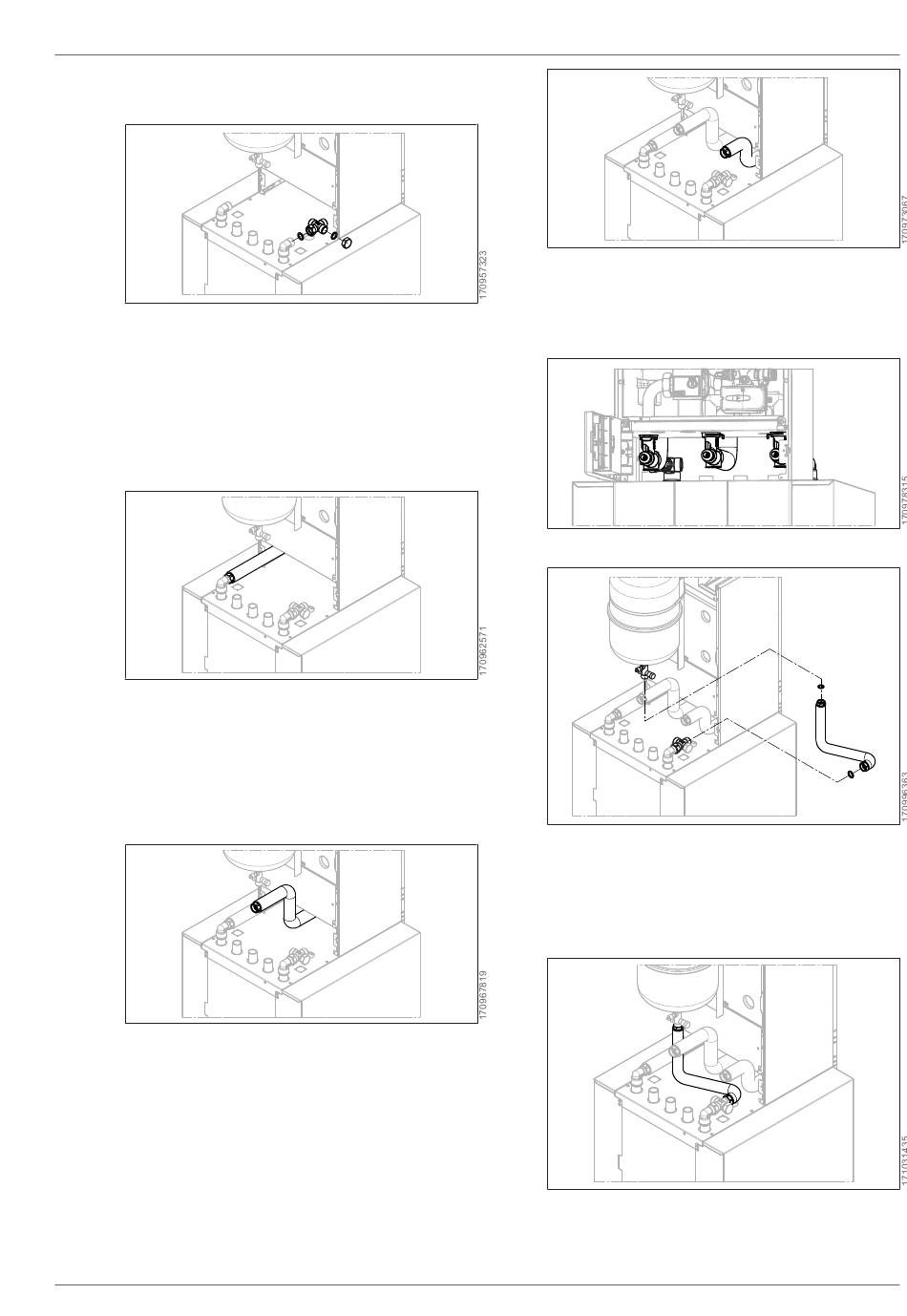

26. Kruisstuk (nr. 5.4) met wartelmoer-zijde en
vlakke dichting (nr. 5.12) aan het voordien
gemonteerde aansluitbochtstuk aan RT op-
slagvat monteren.
27. Afsluitdeksel messing (nr. 5.8) met vlakke
dichting (nr. 5.12) aan zijdelings kruisstuk
monteren.
28. De voorgemonteerde ribbelbuis (zie stap
10.11) incl. vlakke dichting met aansluit-
bochtstuk AV opslagvat verbinden.
29. Het aansluithoekstuk aan de ribbelbuis ver-
binden met de binnenunit en met buislei-
dingclip DN 32 (nr. 5.10) borgen.
30. De voorgemonteerde ribbelbuis (zie stap
10.12) met het aansluithoekstuk in de bin-
nenunit steken en met buisleidingclip DN 32
(nr. 5.10) borgen.
9148329 | 202207
31. De voorgemonteerde ribbelbuis (zie stap
10.13) met het aansluithoekstuk in de bin-
nenunit steken en met buisleidingclip DN 32
(nr. 5.10) borgen.
ð Aansluitset klaar gemonteerd
32. Ribbelbuis DN15 (nr. 10.2) volgens de af-
beelding ombuigen en, gebruik makend van
de vlakke afdichtingen (nr. 10.4 en 10.5),
verbinden met het kruisstuk en het expan-
sievat.
FHA-center 200 | 5
WOLF GmbH | 37
