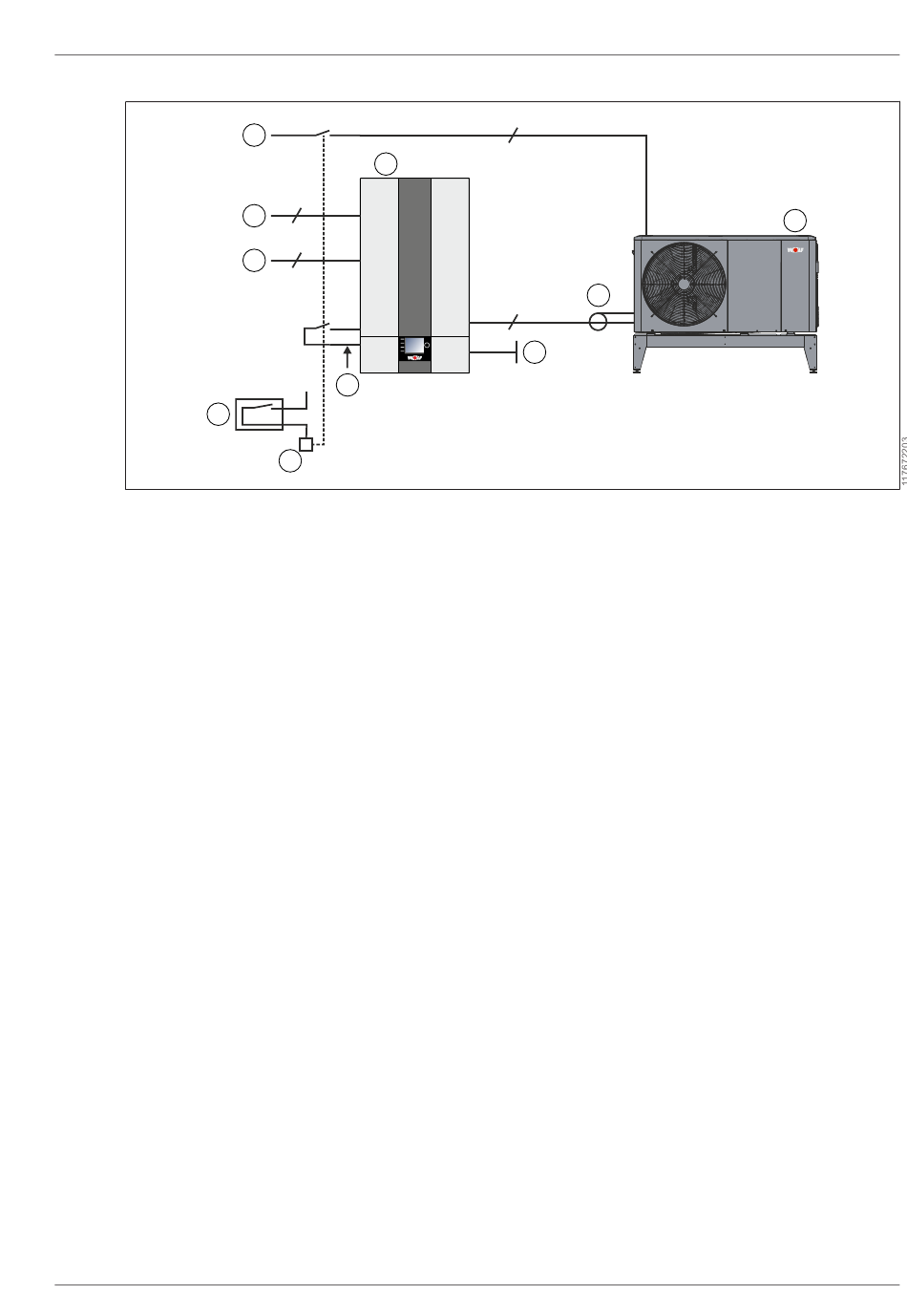

Voorbeeld 2: Met lastscheiding ter plaatse (niet aanbevolen)
9
①
Binnenunit (IDU)
③
Modbus
⑤
X0:EVU/GND
⑦
Net sturing binnenunit 230 VAC / 50 Hz
⑨
Ripple control-ontvanger (potentiaalvrij con-
tact)
Opmerkingen:
1. De voorschriften en technische aansluitvoorwaarden van de energieleverancier (energiebedrijf) in
acht nemen.
2. De dimensionering van de schakelapparaten/installatieautomaten overeenkomstig de technische ge-
gevens uitvoeren.
3. De beveiliging overeenkomstig de technische gegevens uitvoeren.
4. De netaansluiting van de binnenunit niet ter plaatse uitschakelen door de blokkering vanaf het ener-
giebedrijf.
9148329 | 202207
6
1
3
7
5
8
5
10
3 (5)
3
3
4
②
Buitenunit (ODU)
④
Aansluitingen door klant
⑥
Net sturing buitenunit 230 VAC / 50 Hz of 400
VAC / 50 Hz
⑧
Net elektrisch verwarmingselement
⑩
Schakelappara(a)t(en) / installatieauto-
ma(a)t(en), aansluitingen door de klant te
voorzien
Elektrische aansluiting | 7
