6 | FHA-center 300
Aanvoer
warmtepomp

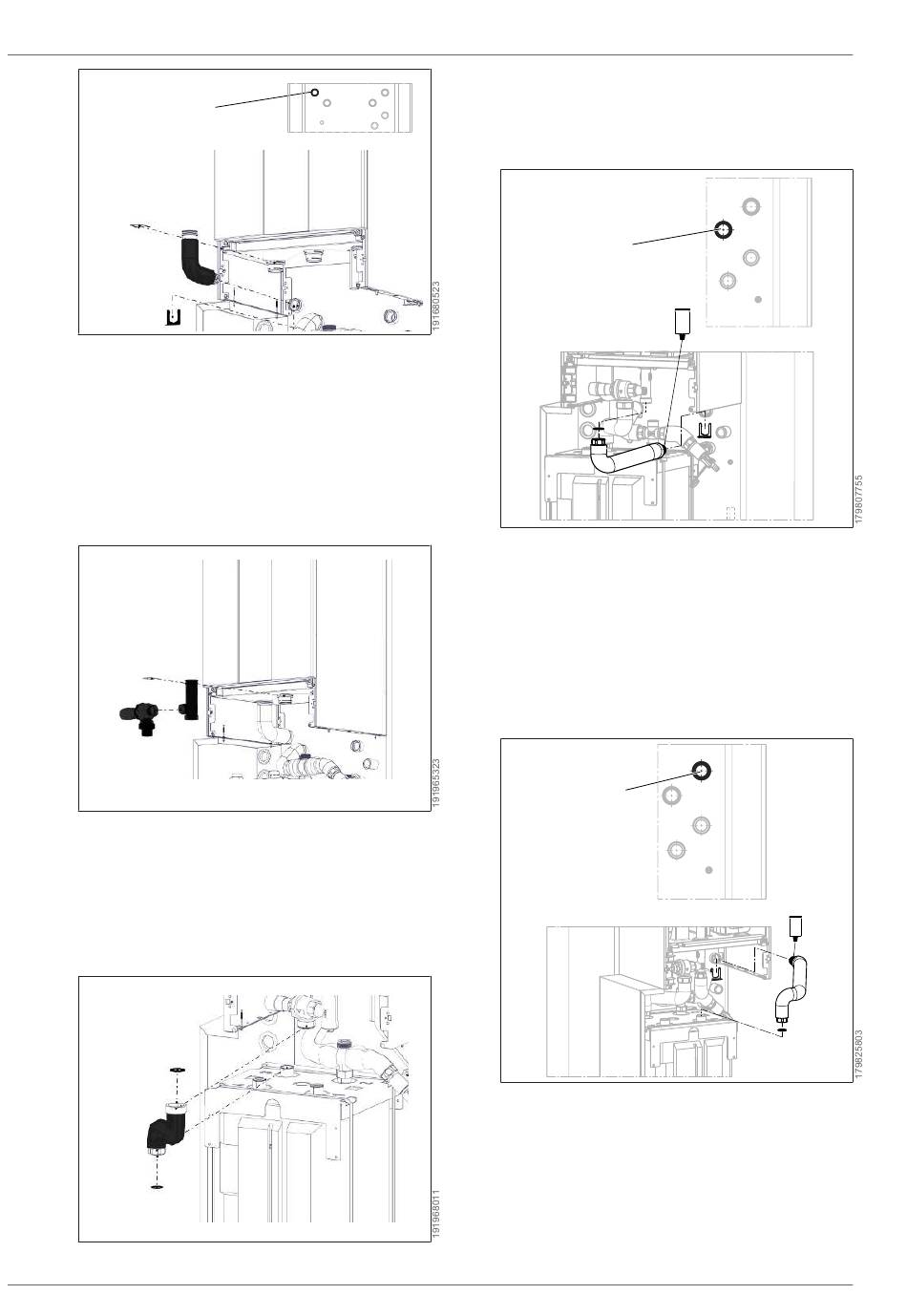

18. Ribbelbuis aanvoer WP (nr. 8.10) art.-nr.
2075518 met O-ring (nr. 8.17) uitrusten, in-
vetten, in de binnenunit invoeren en met de
buisleidingclip DN 32 (nr. 8.16) borgen.
19. De andere zijde (met de twee O-ringen) in-
vetten, in de steekverbinding aan de aan-
voer WP in het opslagvat steken en met de
rechthoekige clip (nr.8.15) borgen.
20. Aftakking bypass (nr. 8.1) in de bypass (nr.
8.2) schroeven met geschikt afdichtingsma-
teriaal.
21. Met O-ring (nr. 8.17) uitrusten, invetten, in
de binnenunit voeren en met buisleidingclip
DN 32 (nr. 8.16) borgen.
62 | WOLF GmbH
22. Ribbelbuis bypassleiding (nr. 8.9) art.-nr.
2072402 met vlakke dichtingen (nr. 8.19 en
8.20) met bypassventiel en buffervat "aan-
sluiting 3" verbinden.
Aanvoer
verwarmingscircuit
23. Ribbelbuis aanvoer verwarming (nr. 8.7)
art.-nr. 2075517 aan de zijde van de O-ring-
invetten, in de steekverbinding aan de aan-
voer VC in het opslagvat steken en met de
rechthoekige clip (nr. 8.15) borgen.
24. De wartelmoerzijde met de vlakke dichting
(nr. 8.19) aan de aftakking van het bypass-
ventiel vastschroeven.
Retour
verwarmingscircuit
25. Ribbelbuis retour verwarming (nr. 8.8) art.-
nr. 2072401 aan de zijde van de O-ring-in-
vetten, in de steekverbinding aan de retour
VC in het opslagvat steken en met de recht-
hoekige clip (nr. 8.15) borgen.
FHA-Center
9148329 | 202207
