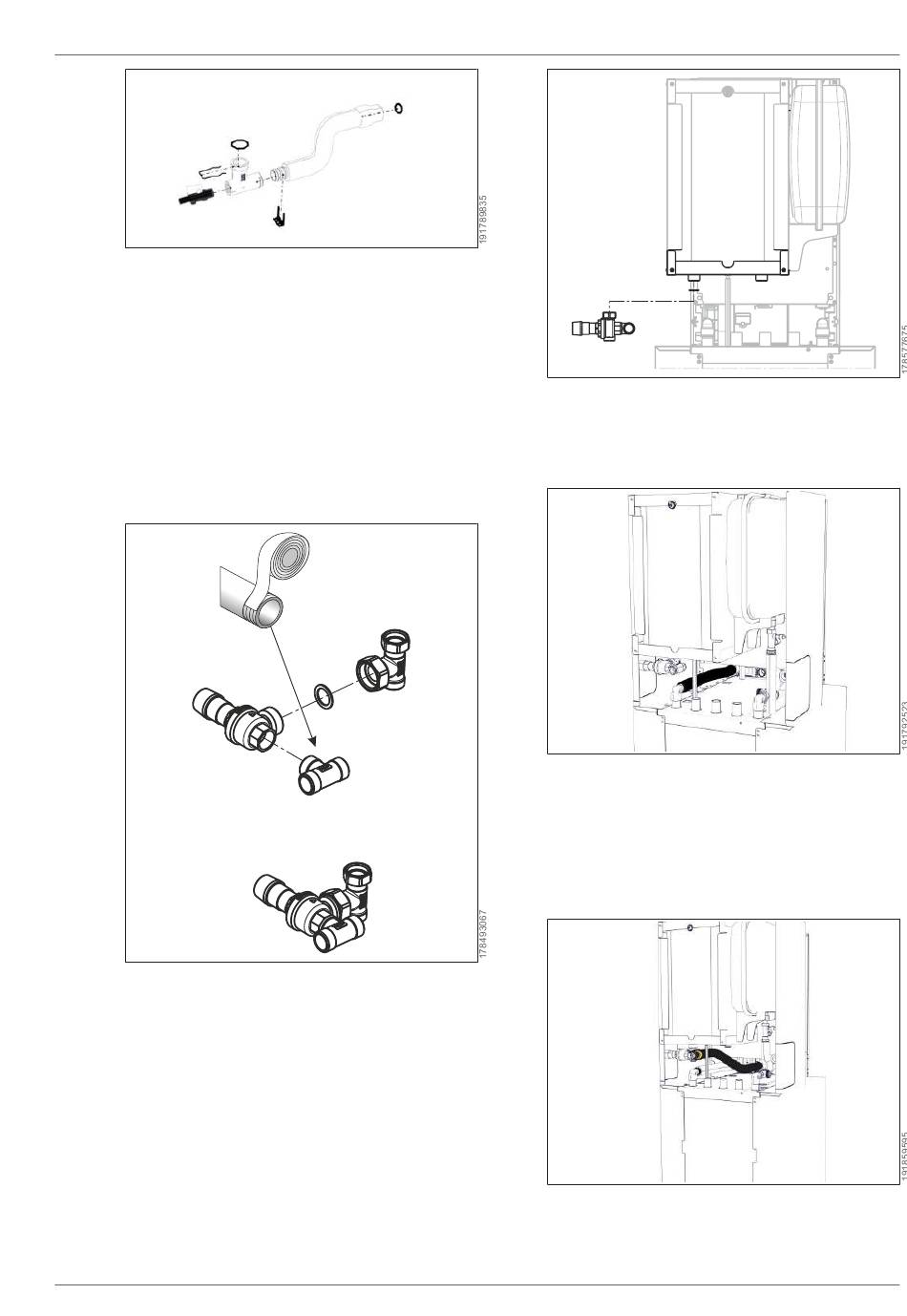

27. Kogelkraan KFE (nr. 6.2) in aansluithoek-
stuk (nr. 6.1) inschroeven.
28. Ribbelbuis retour verwarming (nr. 6.12) art.-
nr. 2072396 aan de kant van de O-ring in-
vetten, in het aansluithoekstuk steken en
met de rechthoekige clip (nr. 6.15) borgen.
29. O-ring (nr. 6.17) in de sleuf van het aan-
sluithoekstuk steken en invetten.
30. Vlakke dichting (nr. 6.20) voor de volgende
montage voorbereiden.
31. Bypass (nr. 6.4) aan de ingangszijde met T-
stuk (nr.6.7) verbinden, gebruik makend
van geschikt afdichtingsmateriaal.
32. Uitgangszijde met vlakke dichting (nr. 6.21)
en T-stuk (nr. 6.6) aan elkaar schroeven.
De uitlijning van de componenten volgens
afbeelding in acht nemen!
9148329 | 202207
33. De voorgemonteerde bypass volgens de af-
beelding en gebruik makend van de vlakke
dichting (nr. 6.20) aan het buffervat schroe-
ven.
34. De voorgemonteerde ribbelbuis (zie stap
11.18) incl. vlakke dichting met aansluit-
bochtstuk AV opslagvat verbinden.
35. Het aansluithoekstuk aan de ribbelbuis ver-
binden met de binnenunit en met buislei-
dingclip DN 32 (nr. 6.16) borgen.
