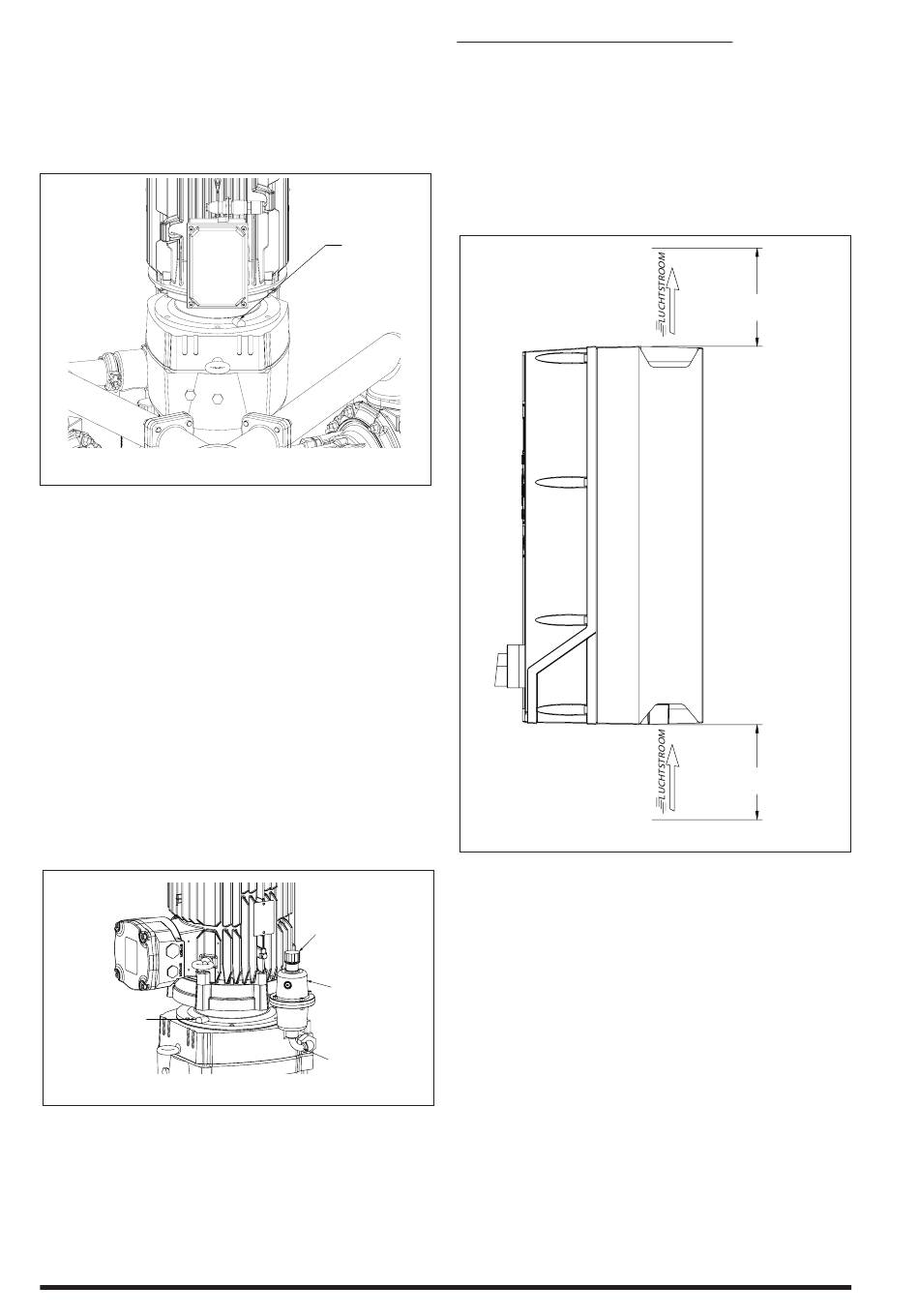

De gewone motortandwielkast zal ook een geïnstalleerde
ontluchter nodig hebben na installatie aan de pomp.
Verwijder de tijdelijke metalen plug uit de ontluchting-
spoort.
Zoek de ontluchter die geleverd is in een plastic zak die is
bevestigd aan het hijsoog van de versnellingsbak.
Installeer de ontluchter op de versnellingsbak.
Afbeelding 4
De gevaarlijke motortandwielkast vereist de installatie van
een olie-expansievat.
Verwijder de tijdelijke transportplug uit de ontluchting-
spoort.
Zoek het olie-expansievat dat bij de reductiemotor is ge-
leverd.
Installeer het expansievat in de schroefdraad van de ont-
luchtingspoort met Loctite-schroefdraadborgmiddel of
Omnifit 100M.
Verwijder de bovenste dop van het expansievat en draai
de ontluchtingspoort los.
Gebruik de oliecontainer van 1 liter die bij de reductiemo-
tor is geleverd om het oliepeil in te stellen tussen twee
markeringen op de peilstok.
Plaats de dop terug op het olie-expansievat en draai de
ontluchtingspoort weer vast.
OPMERKING: Controleer regelmatig het oliepeil (een keer
per week) voor toepassingen op gevaarlijke locaties.
Ontluchtingspoort
Afbeelding 5
Pagina 10 van 44
5.3. Mechanische installatie VFD
Raadpleeg sectie 3 van de VFD-handleiding voor gede-
tailleerde mechanische installatie.
Verwijder het typeplaatje niet van de aandrijving.
Zorg ervoor dat de hefinrichting geschikt is voor de taak.
Monteer de schijf op een plat oppervlak of zorg ervoor
dat de achterplaat is geïnstalleerd om voldoende lucht-
stroom over de koelribben mogelijk te maken.
Raadpleeg paragraaf 13.2 voor de montageafmetingen
van de VFD.
Ontluchter
Accessoire-optie: roestvrijstalen achterplaat (PN 130B3434)
voor gebruik wanneer de VFD niet rechtstreeks op een plat
oppervlak kan worden gemonteerd voor goede koeling.
Peilstok /
oliepeilindicator
Olie-expansietank
Ontluchtingspoort
4" (100 mm)
VOOR LUCHTSTROOM
4" (100 mm)
VOOR LUCHTSTROOM
Afbeelding 6
EP20-XXXXX-XXX-XXX (nl)
