Lekdetectiesensor PN
96270-2 (ATEX / IECEx / NEC / CEC)
OPMERKING: Dezelfde lekdetectiesensor wordt gebruikt voor zowel gewone als gevaarlijke toepassingen.
De Lekdetectiesensor wordt geleverd met een kabellengte van 2 m met losse loodverbindingen. Het wordt aanbevolen
om leksensorkabels te combineren in een enkele laagspanningskabelbundel om naar de VFD te sturen.

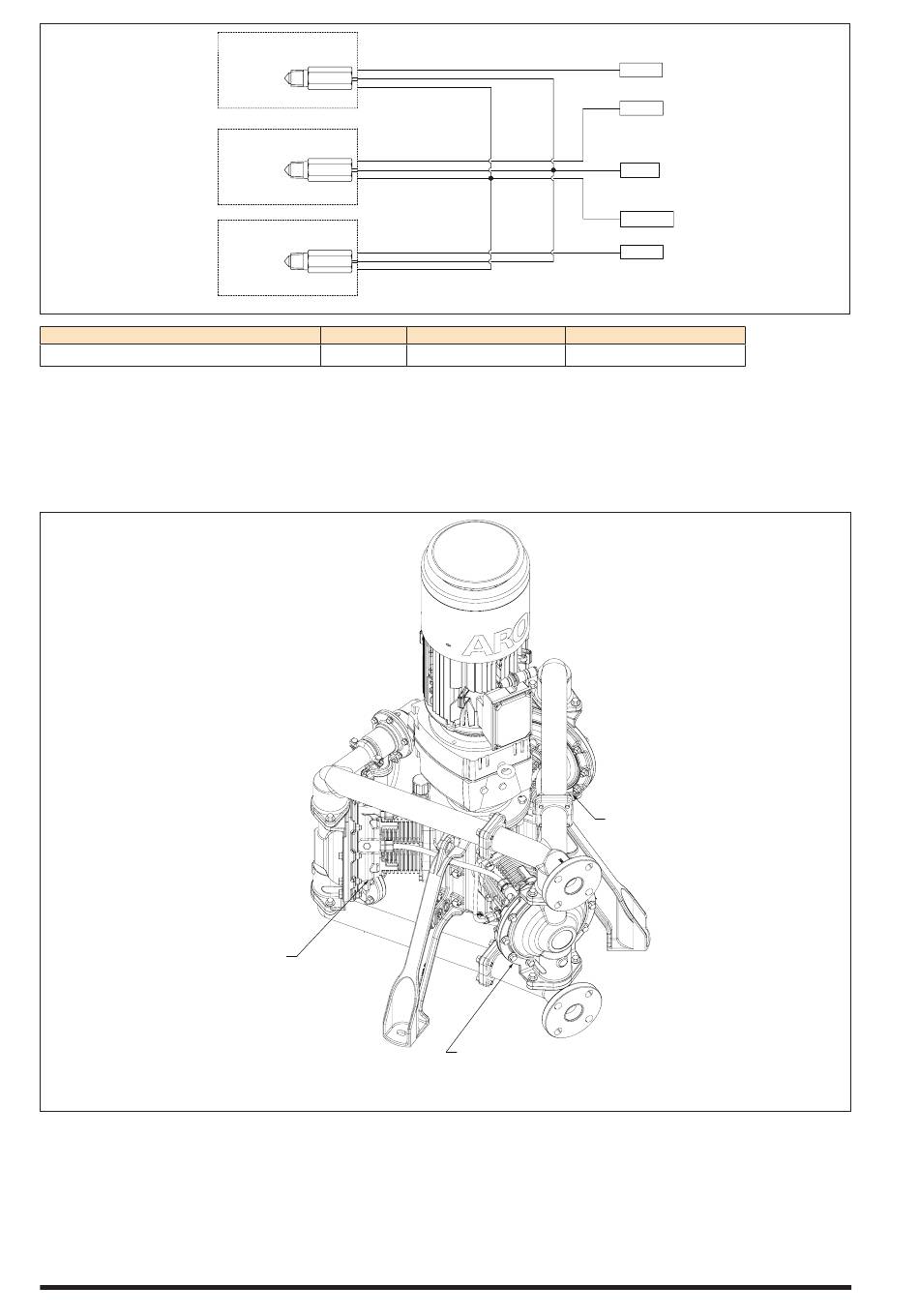

Het wordt ook aanbevolen om de lekdetectie te installeren zoals hieronder getoond om bij te houden welke lekdetectie
overeenkomt met elk membraan, aangezien de VFD zal aangeven welke lekdetectie is geactiveerd. Lekdetectie #1 komt
overeen met de laagste cilinder met de signaaldraad verbonden met digitale ingang 18 van de VFD.
Lek detector
Pagina 14 van 44
Lekdetectiemembraan 1
Wit
Rood
Zwart
Lekdetectiemembraan 2
Wit
Rood
Zwart
Lekdetectiemembraan 3
Wit
Rood
Zwart
Spanning
24 VDC
locatie #1
Apparaatclassificatie (mA)
40
Lek detector
locatie #2
Afbeelding 9
Pin 18 op VFD
(Digitale invoer)
Pin 19 op VFD
(Digitale invoer)
Pin 13 op VFD
(24V DC)
Pin 20 op VFD
(Gemeenschappelijk)
Pin 32 op VFD
(Digitale invoer)
Temperatuurbeoordeling
-0 ° F - 176 ° F (-18 ° C - 80 ° C)
Lek detector
locatie #3
EP20-XXXXX-XXX-XXX (nl)
