EP20-XXXXX-XXX-XXA 2" EVO ELEKTRISCHE MEMBRAANPOMP
140
120
100
80
60
40
20
0
0
10
8
6
4
2
0
0
Aandrijvingsbediening:
Motorfrequentie (Hoofdmenu)
-
Koppellimiet (Menu 4 - 16)
-
Er zijn twee primaire VFD-instellingen nodig om door de bedieningskaart van de pomp te navigeren. De opgedragen frequentie
regelt de pompsnelheid (stroming), en de motorkoppellimiet (parameter 416) zal het maximale koppel beperken dat de motor zal
leveren, wat op zijn beurt de pompdruk zal beperken. De pomp zal met het opgedragen toerental draaien totdat de tegendruk in het
systeem de door de horizontale stippellijnen aangegeven motorkoppellimiet overschrijdt. Wanneer dit gebeurt, begint de pomp zijn
snelheid te verlagen om een constant koppel te behouden. Dit gaat door totdat er geen stroom meer in het systeem is, maar volle-
dige druk. Wanneer de druk stroomafwaarts wordt verlaagd, zal de pomp versnellen totdat de snelheid de opgedragen frequentie
bereikt. Om de druk in het systeem te beperken, kan de koppellimiet worden ingesteld op minder dan 100%. Wanneer de tegendruk
toeneemt, begint de pomp zijn snelheid te verlagen bij een lagere druk waar deze de respectieve curve voor die gegeven koppellim-
iet kruist.
Pagina 40 van 44

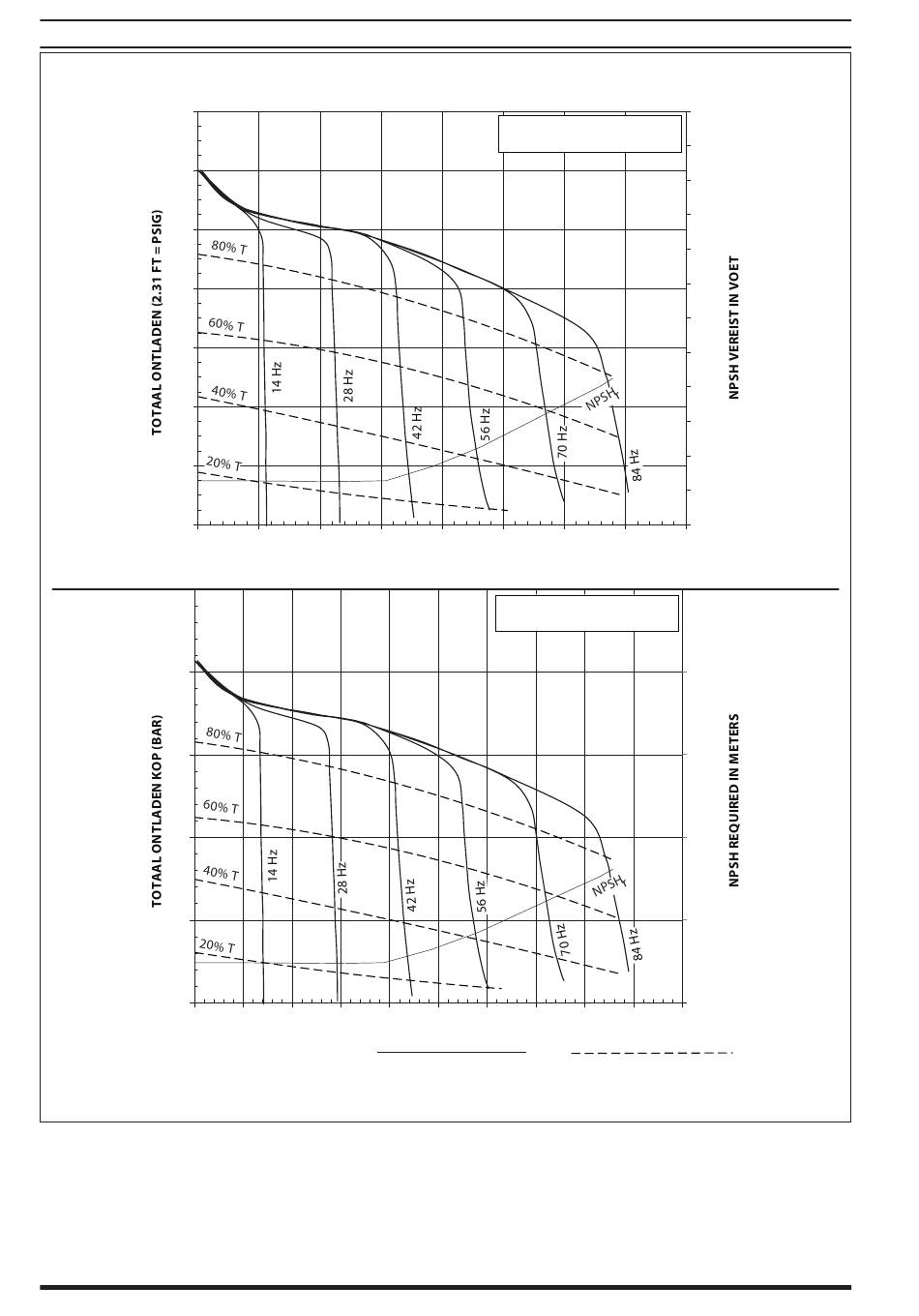

14. PRESTATIECURVE
(METALEN VLOEISTOFGEDEELTE)
20
40
60
CAPACITEIT IN US GALLON PER MINUUT
60
120
180
240
STROOMSNELHEID (LITER / MIN.)
Motorfrequentie ≈ Stroming
Prestaties op basis van water
bij omgevingstemperatuur.
80
100
120
Prestaties op basis van water
bij omgevingstemperatuur.
300
360
420
480
Koppellimiet ≈ Afvoerkop
60
55
50
45
40
35
30
25
20
15
10
5
0
140
160
20
16
12
8
4
0
540
600
EP20-XXXXX-XXX-XXX (nl)
