7. ELEKTRISCHE INSTALLATIE VOOR GEVAARLIJKE LOCATIES

7.1. Algemene bedrading

Controleer vóór de inbedrijfstelling of de informatie op het
typeplaatje compatibel is met de aanwezige explosieve at-
mosfeer en met de zone waar deze wordt gebruikt.
Alle elektrische bedrading moet worden uitgevoerd door
een gekwalificeerde, ervaren en gecertificeerde elektric-
ien en moet voldoen aan alle lokale en nationale elek-
trische voorschriften. Zorg voor NEC / CEC-toepassingen
(Noord-Amerika) dat de bedrading wordt uitgevoerd volgens
NFPA 70 / CSA C22.1. Zorg er voor ATEX / IECEx-toepassingen
voor dat de bedrading wordt uitgevoerd in overeenstem-
ming met IEC / EN 60079-14.
De systeemontwerper, installateur en onderhoudspersoneel
zijn verantwoordelijk voor de juiste bedrading en aarding
(aarde) en bescherming tegen bliksem volgens IEC 62305-
3:2010.
Zorg ervoor dat de VFD en de motor correct spanningsloos
zijn gemaakt voorafgaand aan enig onderhoud en dat de
juiste lock-out/tag-out-procedures worden gevolgd. Raad-
pleeg het typeplaatje van de VFD voor de benodigde tijd om
de condensatoren volledig te ontladen.
Onderhoud mag niet worden uitgevoerd in de aanwezigheid
van een explosieve gas- of stofatmosfeer.
Kabelwartels en pluggen moeten minimaal worden geselect-
eerd in overeenstemming met IEC 60079-0 en EPL Gb/Db. Ze
moeten zijn correct gedimensioneerd, vastgedraaid en vast-
gepakt worden en er moet rekening gehouden worden met
eventuele koudestroomkenmerken van de kabels.

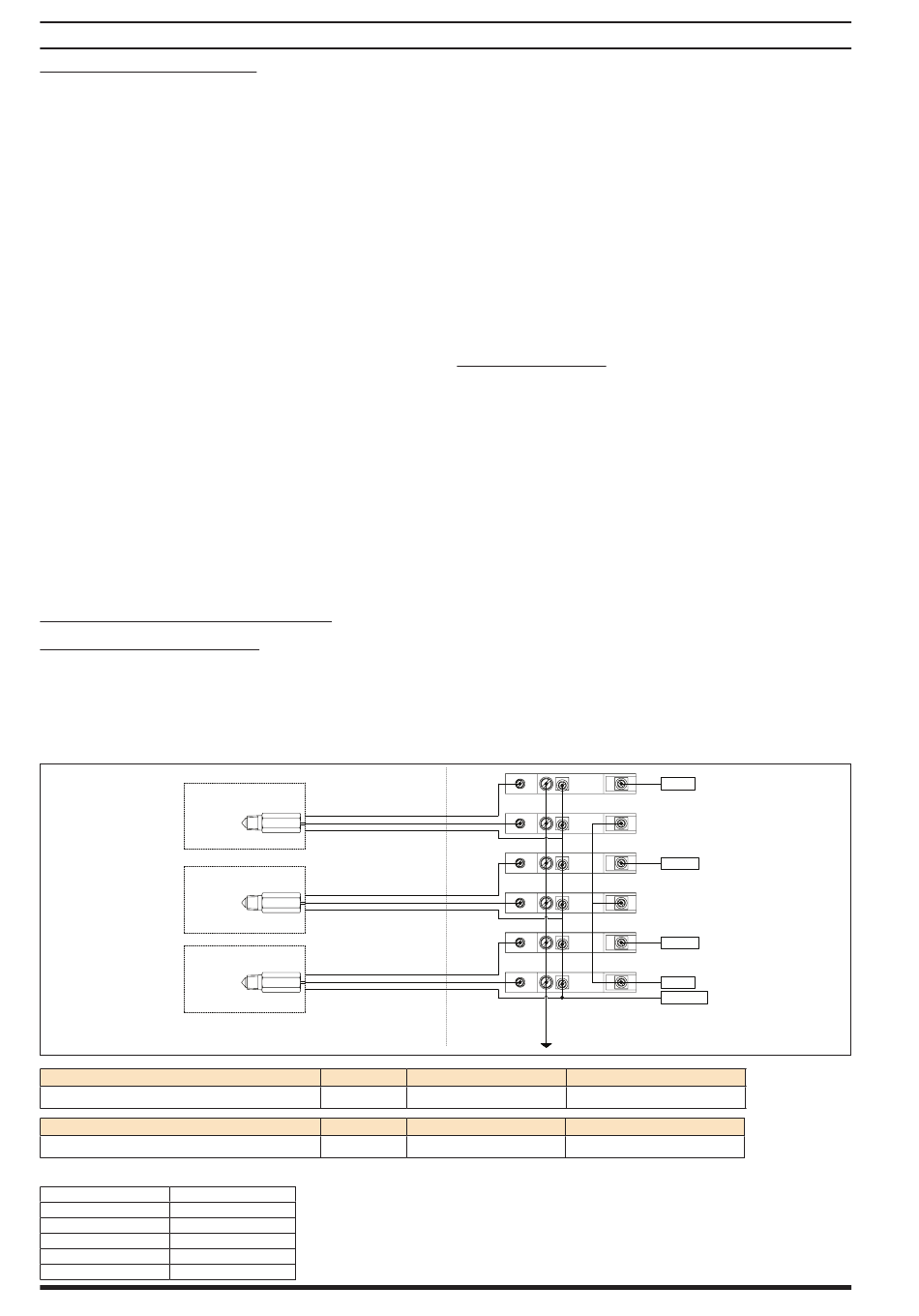

7.3. Besturingsbedrading (vereist)

7.3.1 Lekdetectorbedrading

Er zijn 3 lekdetectoren die per pomp worden gebruikt die worden geleverd met 2 meter kabellengte met losse loodverbindin-
gen. Elke lekdetector vereist het gebruik van 2 zenerbarrières (niet meegeleverd met pomp maar verkrijgbaar als accessoire)
die moeten worden bedraad zoals weergegeven in het onderstaande schema door een gekwalificeerde, ervaren en gecertifi-
ceerde elektricien volgens lokale en nationale elektriciteitsvoorschriften. Zie hieronder voor berekeningen van de veilige lus
van lekdetectoren.
Lekdetectiemembraan 1
Lekdetectiemembraan 2
Lekdetectiemembraan 3
ZENER barrière, lekdetectiesensor PN
97414 (ATEX / IECEx / NEC / CEC)
Lekdetectiesensor PN
96270-2 (ATEX / IECEx / NEC / CEC)
Aanbevolen kabel (3 geleiders met enkele buitenmantel)
Fabrikant
Alpha Wire
Part Number
1173C
Conductor
22 AWG
Spanningswaarde
300 V RMS
C
33 PF/FT @ 1KHz
L
0.18 mH/Ft
Pagina 20 van 44
Bovendien moeten deze componenten de beschermingsmo-
dus (Ex) en de nominale beschermingsindex (IP) behouden en
waarborgen.
De gevaarlijke motoren zijn uitgerust met 3 thermische
PTC-sensoren (1 per fase). Deze moeten correct zijn aang-
esloten op de PTC-thermistorkaart in de VFD om de motor
spanningsloos te maken in het geval van een thermische
gebeurtenis. De thermische PTC-sensoren hebben een instel-
punt van 150 °C op de motorwikkelingen om de nominale
oppervlaktetemperaturen te garanderen.
Zorg ervoor dat de gevaarlijke motor rood is geverfd om het
model voor gevaarlijk gebruik aan te geven.
Zorg ervoor dat de VFD in een veilige (niet-gevaarlijke) ruim-
te wordt geplaatst.

7.2. Power Wiring

Raadpleeg paragraaf 6.1 voor VFD - bedradingsmembraan.
Raadpleeg paragraaf 6.3 voor VFD Vereisten voor ingangsver-
mogen.
Raadpleeg paragraaf 6.4.1 voor VFD - Ingangsvermogen
bedrading.
Raadpleeg paragraaf 6.4.2 voor VFD - Uitgangsvermogen
bedrading.
Raadpleeg paragraaf 6.4.3 voor VFD - ingangsstroombedrading.
* Zie pagina 4 voor het type en de afmetingen van de wartel van de aansluitdoos voor gevaarli-
jke motoren.
* Zorg voor het gebruik van een afgeschermde voedingskabel tussen de VFD en de motor.
Wit
Rood
Zwart
Wit
Rood
Zwart
Wit
Rood
Zwart
GEVAARLIJK GEBIED
VEILIG GEBIED
Spanning
Apparaatclassificatie (mA)
24 VDC
100
Spanning
Apparaatclassificatie (mA)
24 VDC
40
Pin 18 op VFD
(Digitale invoer)
Pin 19 op VFD
(Digitale invoer)
Pin 32 op VFD
(Digitale invoer)
Pin 13 op VFD
(24V DC)
Pin 20 op VFD
(Gemeenschappelijk)
Temperatuurbeoordeling
-4 ° F - 140 ° F (-20 ° C - 60 ° C)
Temperatuurbeoordeling
-0 ° F - 176 ° F (-18 ° C - 80 ° C)
EP20-XXXXX-XXX-XXX (nl)
