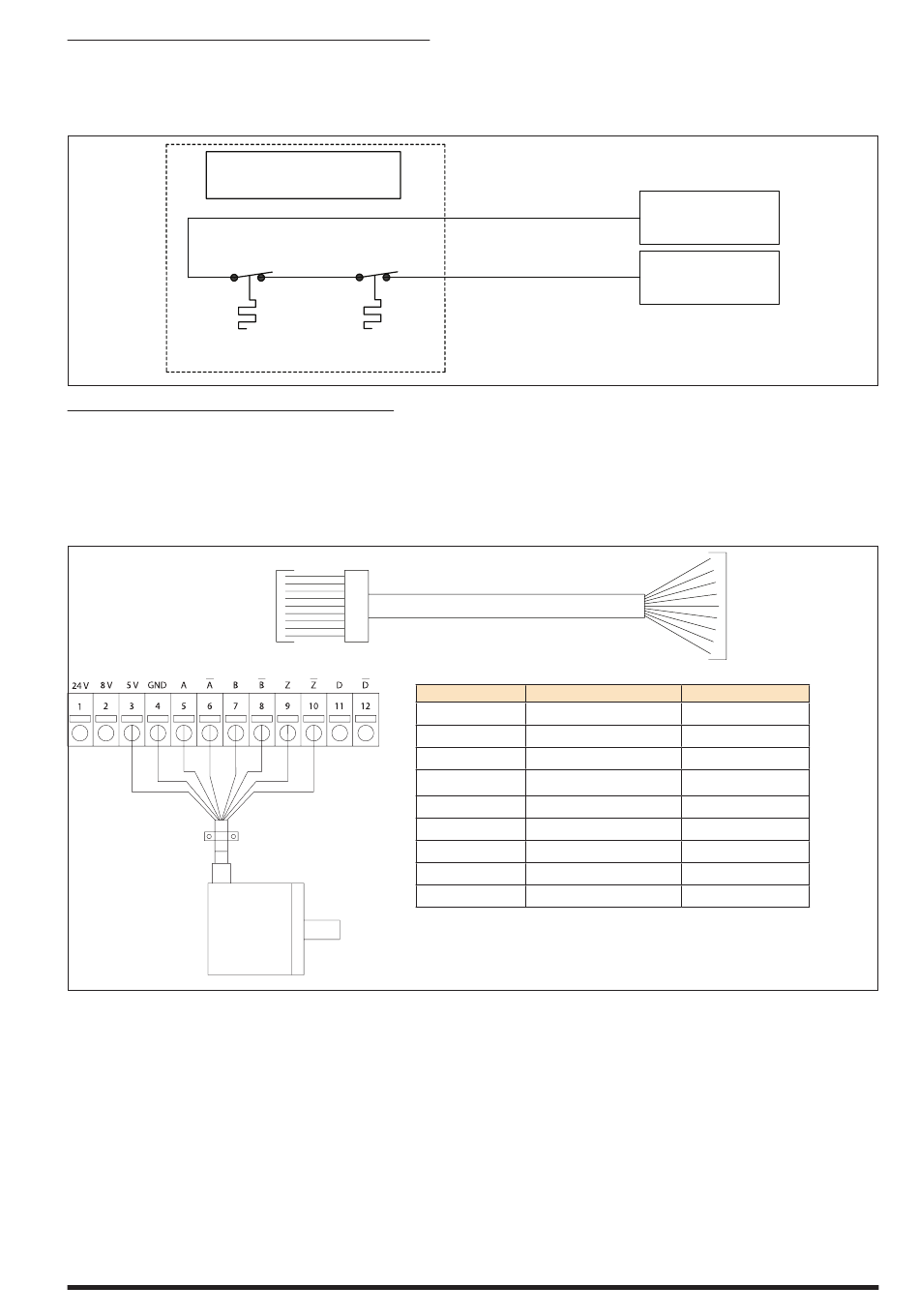

6.5.2. Thermische beveiliging – Gewone motor
De motor is geïnstalleerd met 2 normaal gesloten contactsensoren (PTO) in serie voor gewone motoren en moet worden
bedraad van de motorklemmenkast naar de VFD volgens onderstaand bedradingsschema. Kabelverlenging en kabelwar-
tels worden niet meegeleverd.
Het wordt aanbevolen om de M16-kabelwartel op de motorklemmenkast te gebruiken voor de PTO-besturingskabel.
Thermische PTO-schakelaars
(Geïnstalleerd op motor)
Normaal gesloten
(NC)
6.5.3. Encoderbedrading – Gewone motor
Motor is geïnstalleerd met een 1024 pts TTL-encoder met een 12-pin-connector aan de buitenkant van de motorklemmen-
kast.
Encoder-verlengkabels met gesoldeerde connectoren zijn verkrijgbaar in verschillende lengtes en worden alleen als acces-
soire aangeboden. Zie pagina 6 voor PN-bestelinformatie.
Losse kabels moeten worden aangesloten op de MCB102-encoderkaart die is geïnstalleerd in de optie B-sleuf van de VFD
volgens de onderstaande bedradingsdetails van de encoderkaart.
NAAR MOTOR
12 PIN-CONNECTOR
EP20-XXXXX-XXX-XXX (nl)
Normaal gesloten
(NC)
Kabelkleur
Bruin
Wit
Geel
Groen
Roze
Grijs
Blauw
Rood
Groen / Geel
Pin 20 op VFD
(Gemeenschappelijk)
Pin 33 op VFD
(Digitale invoer)
Encoderkaartklem
Beschrijving
(3)
(4)
(5)
A INVOER
(6)
A INV INVOER
(7)
B INVOER
(8)
B INV INVOER
(9)
Z INVOER
(10)
Z INV INVOER
VFD-aarde
NAAR MCB
102 OP VFD
5V
GND
Schild
