5 Mechanische installatie
5.3 Montagegereedschap
Zorg dat het volgende gereedschap aanwezig is:
Momentsleutel
Schroevendraaier
Draadstriptang
Krimptang
Alcoholbrander (of heteluchtfö hn)
Inbussleutel
Megohmmeter of multimeter
Overige hulpmiddelen of reserveonderdelen
5.4 De omvormer installeren
De omvormer wordt met behulp van de meegeleverde montagebeugel tegen de
wand gemonteerd. Boor gaten volgens onderstaande specificaties indien geen
gebruik wordt gemaakt van de meegeleverde montagebeugel:
De meegeleverde roestvrijstalen bevestigingsmiddelen zijn voor het bevestigen
van de montagebeugel op het metalen frame.

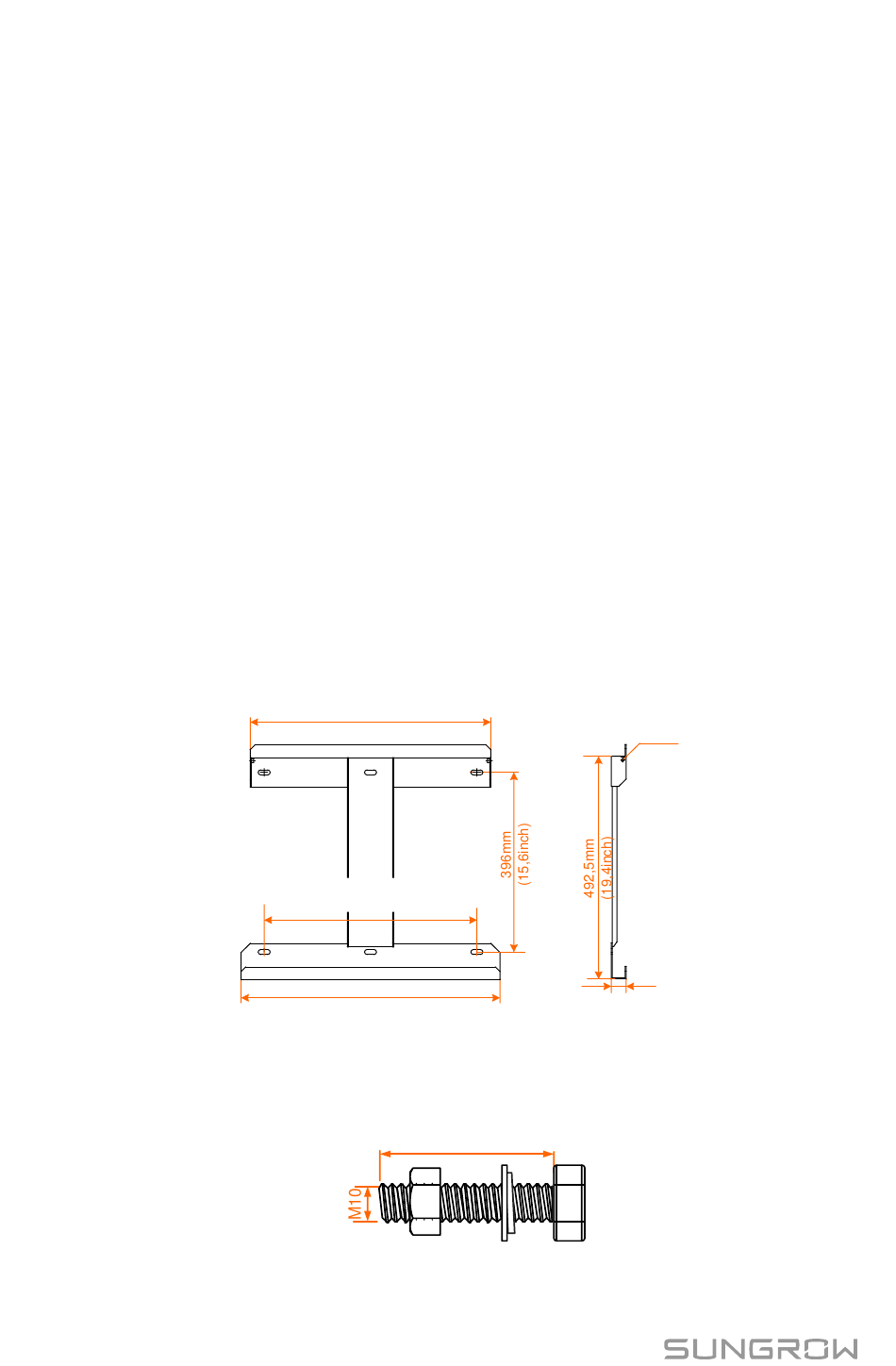

Afb. 5-2 Afmetingen van de bevestigingsmoeren van het metalen frame (in mm)
30
518mm
(20,4inch)
460mm
(18,1inch)
558mm
(22inch)
Afb. 5-1 Afmetingen van de beugel (in mm)
45mm(1,77inch)
Gebruikershandleiding
2-M4×10
32mm
(1,3inch)
