WAARSCHUWING
De aansluiting van deze extra aarding is optioneel. Hoewel het al dan
niet tot stand brengen van deze extra aarding afhankelijk is van lokale
voorschriften en regelgevingen, wordt aanbevolen deze aardverbinding
te maken.
Kabelaansluiting

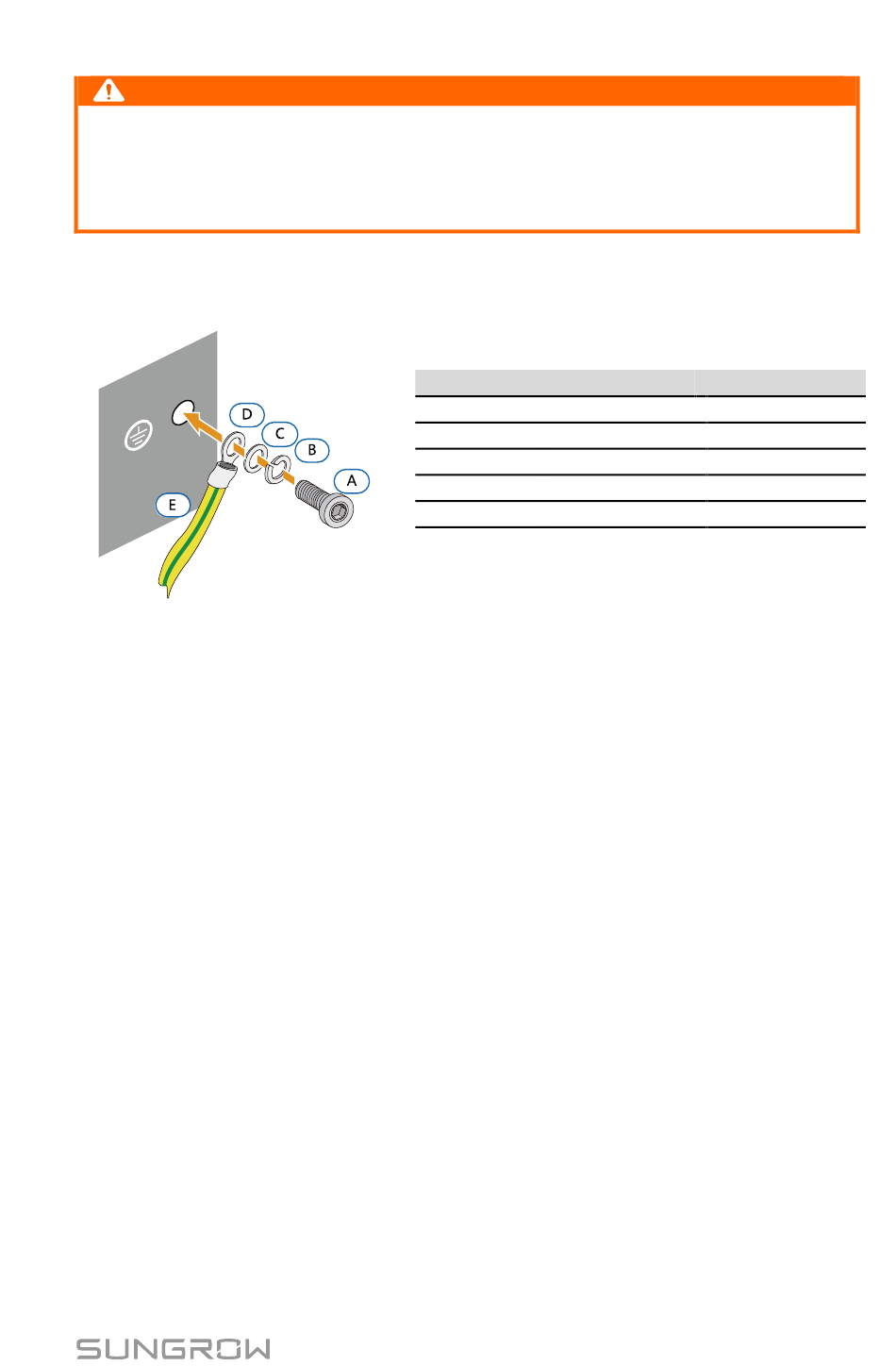

Afb. 6-10 Aansluiting van
veiligheidsaarding
* Aansluitstukken worden niet meegeleverd
*Zie 11.2 Aandraaimoment voor het aanhaalmoment.
6.5 RS485-communicatieverbinding
6.5.1 Overzicht communicatieverbinding
Er bevinden zicht twee waterdichte verbindingsklemmen onder aan de
omvormer. De RS485 A/B-aansluitklemmen en de RS485-interface bevinden
zich
op
de
printplaat
communicatiekabel A en B een 120Ω afsluitweerstand worden aangesloten met
behulp van de dip-switch.
Onderdeel Naam
A
B
C
D
E
*De aardingskabel moet minstens de helft
van de doorsnede hebben van de PE-kabel
van de AC-kabel.
van
het
verbindingspaneel.
6 Elektrische aansluiting
Beschrijving
Schroef
M6×12 mm
Borgring
-
Borgring
-
Kabelconnector -
Aardingskabel*
-
Er
kan
tussen
53
