6 Elektrische aansluiting
120Ω schakelaar
afsluitweerstand
Via de RS485 communicatieverbinding kunnen gegevens over de werking van
de omvormer worden overgebracht naar een PC met bewakingssoftware of
naar een lokale dataregistratie.
Zorg voor een geschikte communicatiekabel alvorens de communicatieverbinding
te maken.
LET OP
Kenmerken van RS485-communicatiekabels:
Afgeschermde kabels met getwiste aderparen of afgeschermde
Ethernetkabels met getwiste aderparen.
Installeer tussen de omvormer en de pc een converter zoals een
dataregistratiesysteem voor het omzetten van signalen.
6.5.2 RS485-communicatiesysteem
Voor één omvormer
In het geval van éé n omvormer kan een RS485-kabel zorgen voor de
communicatieverbinding.
54
RS485_2
A2
B2
A2
B2
COM1

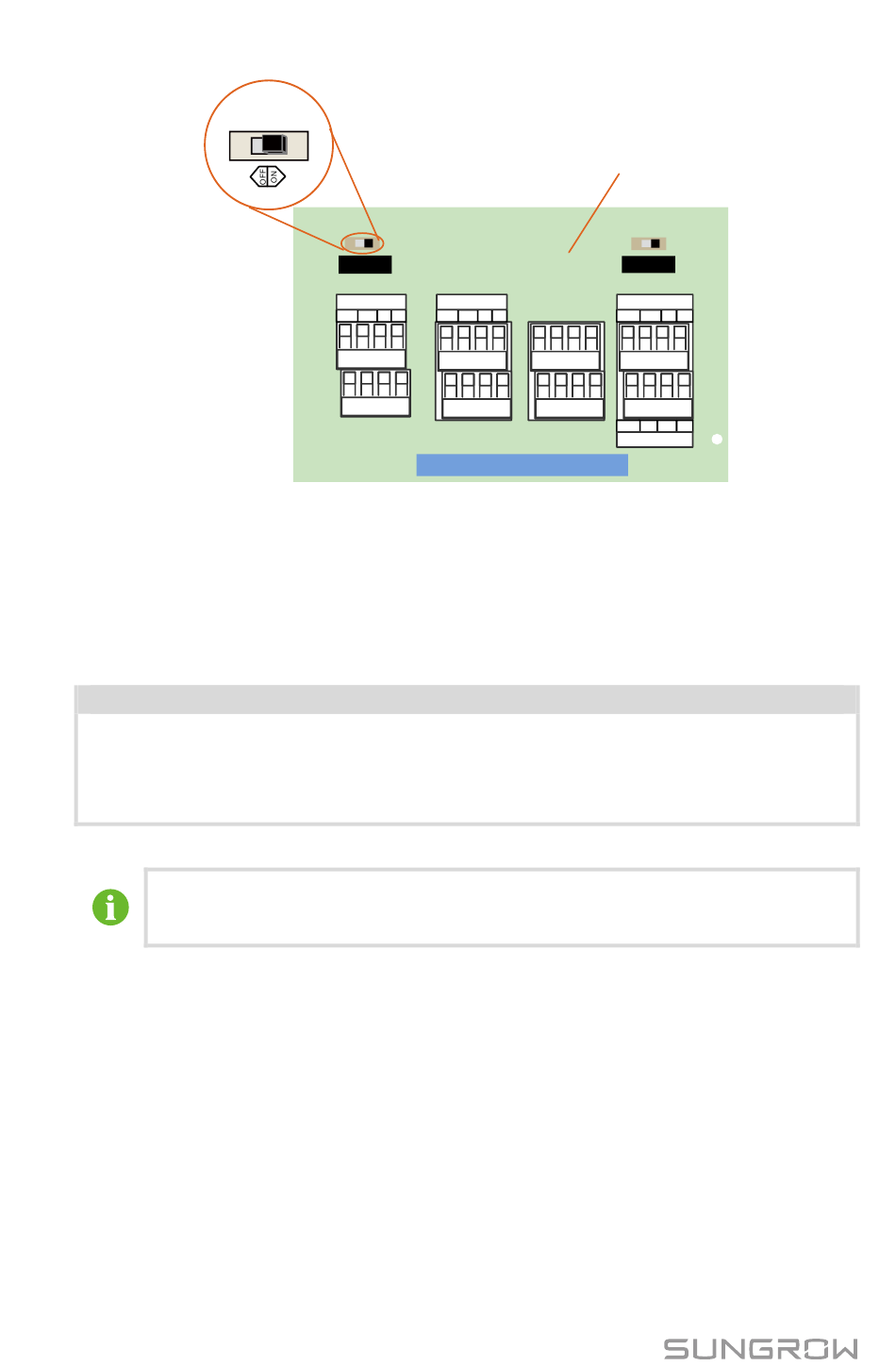

Afb. 6-11 Communicatieconfiguratie
Configuratie printplaat
ALARM
COM1 NC1 NO1
PGND
NOODSTOP
Gebruikershandleiding
RS485_1
B1
A1
B1
A1
DIN1 PGND DIN1
