Gebruikershandleiding
Nr.
Naam
AC-kabelwartel voor
12
verbinding met
schakelkast van tracker
Insteekaansluiting
DC-ingang voor verbinding
13
met schakelkast van
tracker
LET OP
De voedings- en communicatiekabels aansluiten op de bijbehorende
poorten onder aan de omvormer;
De communicatiekabels (van bv. RS485 en droog-contact)
samenbinden om interferentie met de voedingskabels te voorkomen.

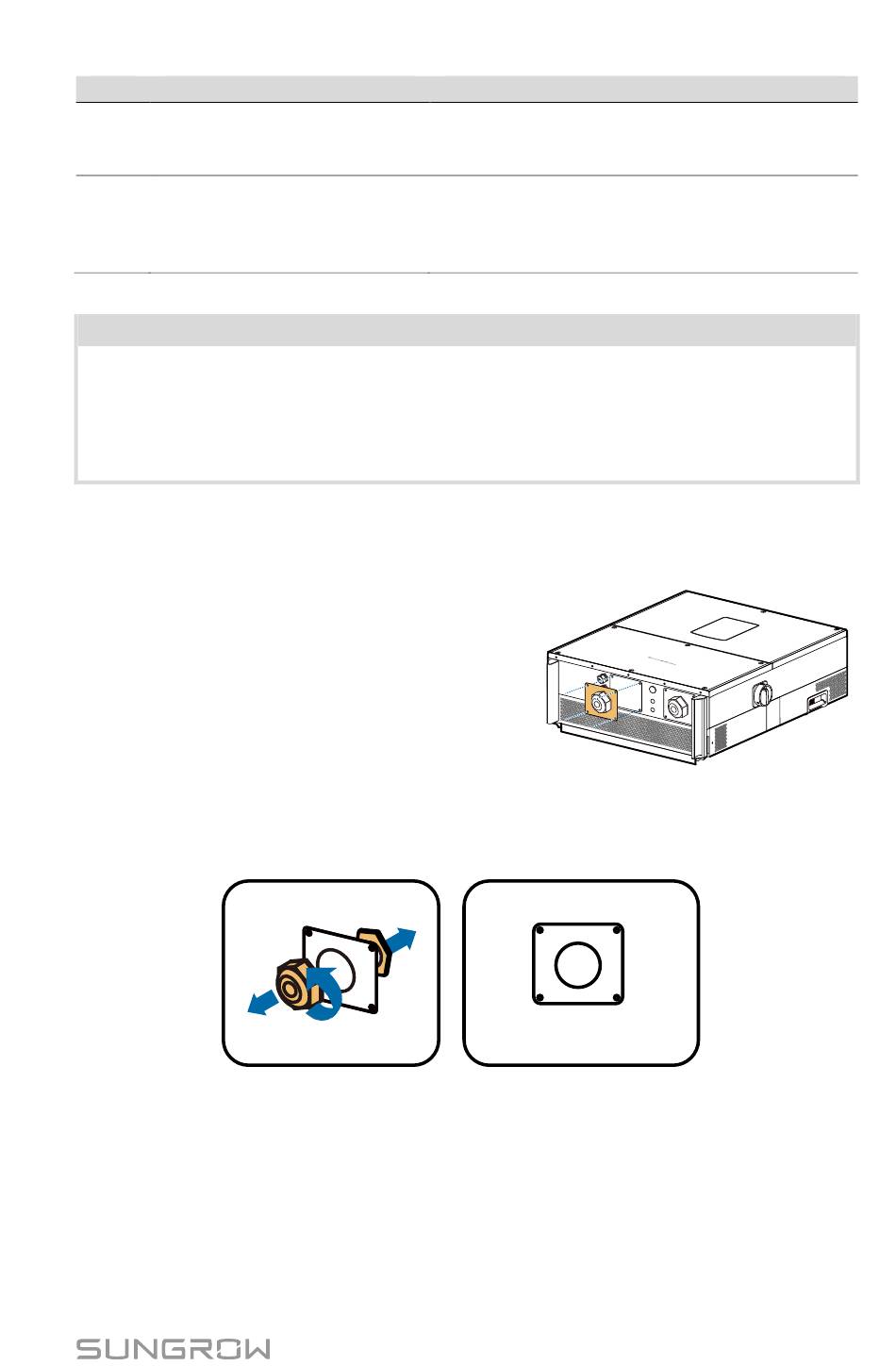

*Als alternatief voor de wartel kan ter plaatse ook kabelgeleiding worden
toegepast. Haal bijvoorbeeld de AC-wartel als volgt weg:
Verwijder de afdichtingsplaat (M6 inbus).
Stap 1
Draai de wartel los (sleutel *2, opening: 86 mm)
Stap 2
6.1.2 Afmetingen van aansluiting
Bekijk de hieronder weergegeven afmetingen van de AC- en DC-aansluitingen
zodat u zeker weet dat de kabels op de aansluitingen passen.
Beschrijving
Gereserveerd
Gereserveerd
Diame ter: 75,8mm/2,98in
6 Elektrische aansluiting
37
