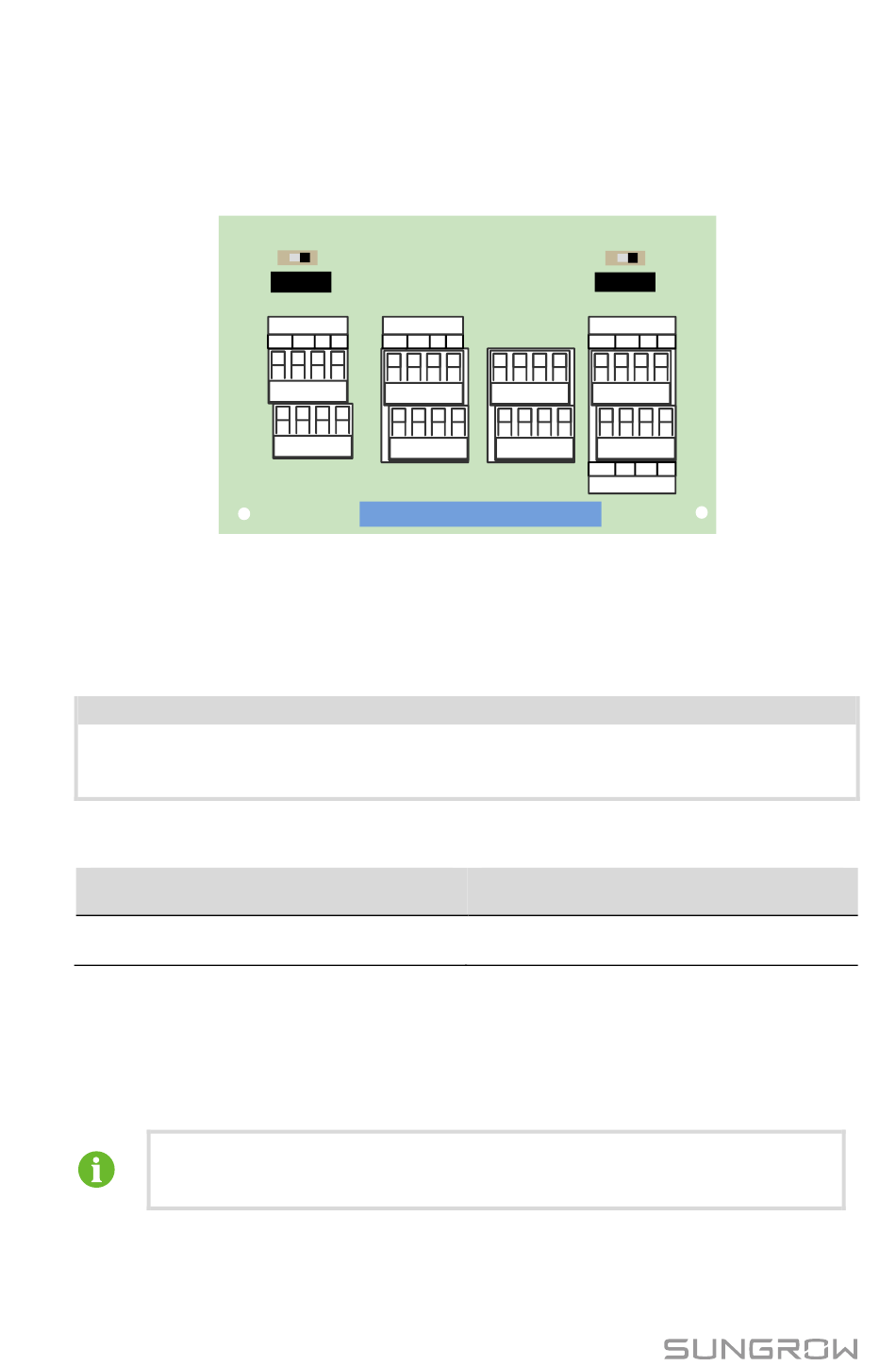

6 Elektrische aansluiting
6.6 Instelbaar droog-contact
Op de instelbare printplaat bevinden zich droog-contacten voor foutalarmen en
een lokale stop.
Droog-contacten voor foutalarmen
U kunt de droog-contacten instellen om een foutalarm te activeren. Als de
omvormer normaal werkt, zijn de contacten NC&COM kortgesloten. Zodra een
fout optreedt, wordt het contact tussen NC&COM verbroken. De andere twee
contacten NO&COM werken omgekeerd.
LET OP
De droog-contactkabels moeten een doorsnede hebben van
28 AWG...16 AWG.
De apparatuur die op de droog-contacten wordt aangesloten, moet aan de
volgende vereisten voldoen:
AC-vereisten
Max. spanning: 250 Vac
Max. stroom: 5 A
Droog-contacten voor lokale stop
U kunt de droog-contacten instellen om een lokale stop te activeren. Wanneer
de twee contacten PGND & DIN1 worden kortgesloten, wordt de omvormer
direct stopgezet. Wanneer het contact tussen PGND & DIN1 weer wordt
verbroken, wordt de vorige status van de omvormer hersteld.
De schakeling van de droog-contacten werkt uitsluitend via
passieve ingangssignalen.
58
RS485_2
ALARM
A2
B2
A2 B2
COM1
COM1 NC1 NO1
RS485_1
B1
A1
B1
PGND
DIN1 PGND DIN1
NOODSTOP
DC-vereisten
Max. spanning: 30 Vdc
Max. stroom: 5 A
Gebruikershandleiding
A1
