Condensatieketel met ventilatorbrander
Inhoudsopgave
5.2
Voormontage
V Warmtewisselaar en toebehoren uitpakken.
5.2.1
Elleboog op wateruitgang van de warmte-
wisselaar monteren
V Flexibel met los gemonteerde beugels klaarleggen.
V Aan beide zijden elleboog van de flexibel afschroeven.
V Elleboog van afdichtmiddel voorzien, b.v. hennep of
Loctite55.
V Elleboog [1] in de wateruitgang op de warmtewisselaar
schroeven.
5.2.2
Sifon monteren
V Sifon [1] op de aansluiting aan de warmtewisselaar
plaatsen en met de wartelmoer bevestigen.
V Sifonhouder [2] met 2 bouten [3] bevestigen.
Logano plus GB225 - Wijzigingen op grond van technische verbeteringen voorbehouden.
Warmtewisselaar monteren

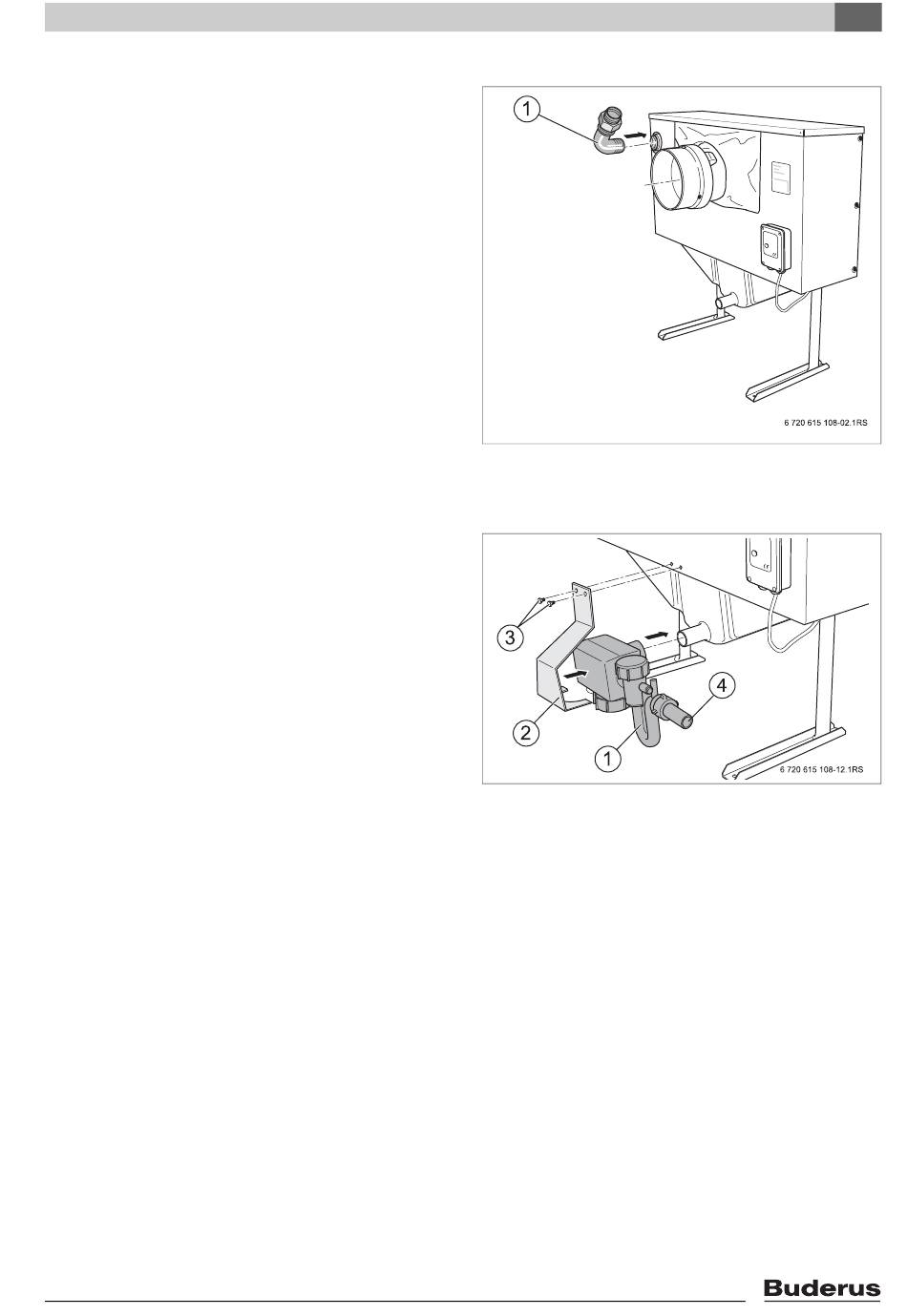

Afb. 8
Elleboog voormonteren
1
Elleboog
Afb. 9
Sifon monteren
1
Sifon
2
Sifonhouder
3
Schroeven
4
Slangtule DN20 (uitleveringstoestand)
5
13
