5.6
Rookgas-STB op het regeltoestel aansluiten
Gevaar: Levensgevaar door elektrische
stroom!
V Elektrotechnische werkzaamheden alleen
uitvoeren wanneer een betreffende kwali-
ficatie aanwezig is.
V Voor het openen van het apparaat alle po-
len van de netspanning stroomloos scha-
kelen en ervoor zorgen dat ze niet per
ongeluk opnieuw kunnen worden inge-
schakeld.
V Installatievoorschriften in acht nemen.
Gevaar: Brandgevaar door hete keteldelen.
Hete ketelonderdelen kunnen de elektrische
leidingen beschadigen.
V Zorg ervoor, dat de elektrische leidingen
niet in contact komen met hete onderde-
len.
V Zorg ervoor, dat alle leidingen geplaatst
werden in de voorziene kabeldoorvoeren
of op de isolatie van de verwarmingsketel.
V 2 borgbouten van de achterste ketelkap verwijderen
(
afb. 18, pagina 20).
V Achterste ketelafdekkap (
nemen.
V 2 bouten op het deksel van het regeltoestel (
pagina 20, [1]) verwijderen.
V Deksel van het regeltoestel (
afnemen.
V Aansluitkabel van de rookgas-STB [1] via de achter-
wand en door de kabeldoorvoer [2] naar het regeltoe-
stel leggen.
V Brug [3] uit de klemmen 17 en 18 van het regeltoestel
verwijderen.
Logano plus GB225 - Wijzigingen op grond van technische verbeteringen voorbehouden.
afb. 18, pagina 20, [3]) af-
afb. 18,
afb. 18, pagina 20, [2])
Warmtewisselaar monteren

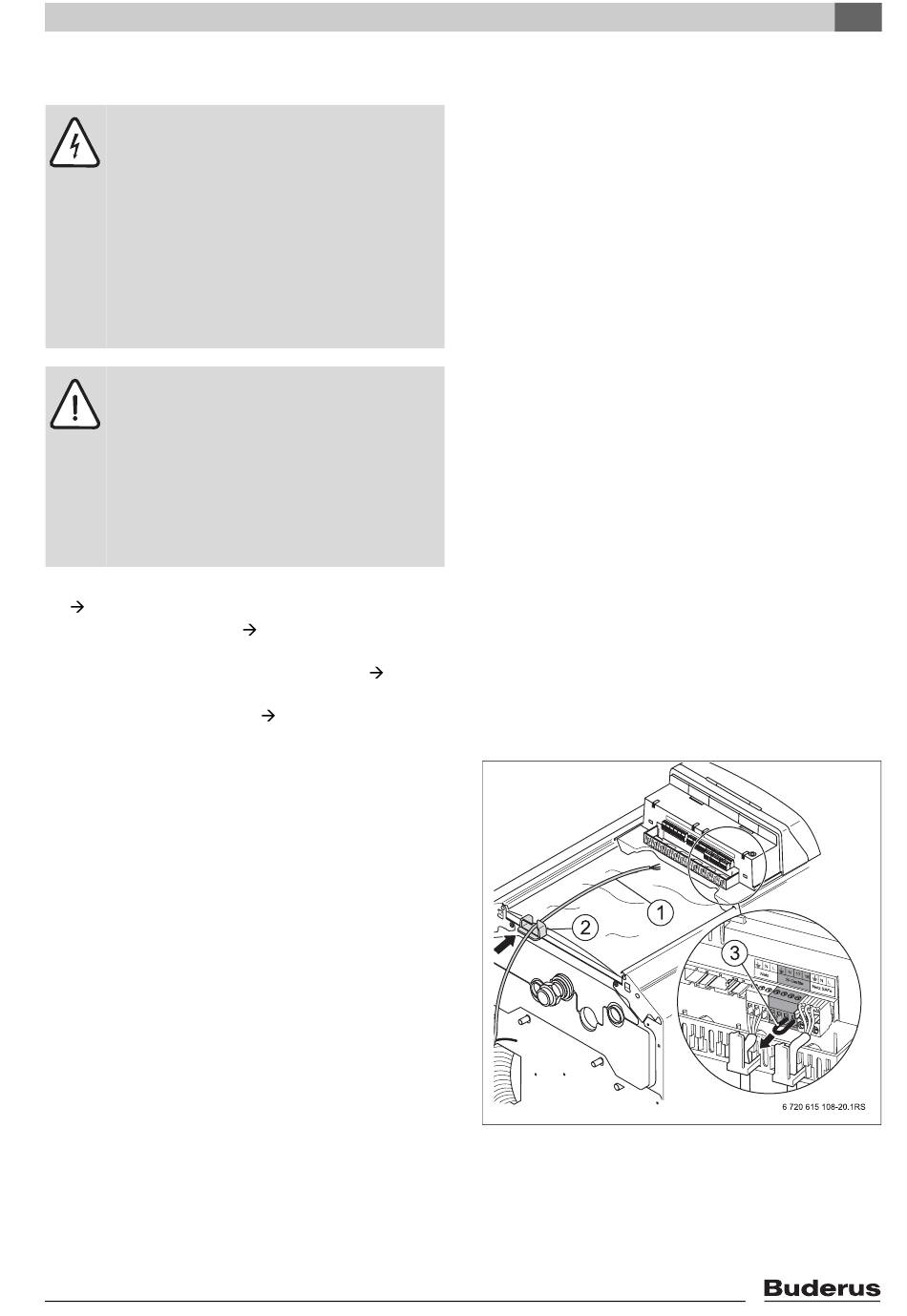

Afb. 16 Aansluitkabel leggen
1
Aansluitkabel STB
2
Kabeldoorvoer
3
Brug
5
19
