Buderus Logamax plus GB072 Series Montage- En Onderhoudshandleiding
Condensatieketel voor gas
Gerelateerde Handleidingen voor Buderus Logamax plus GB072 Series
Samenvatting van Inhoud voor Buderus Logamax plus GB072 Series

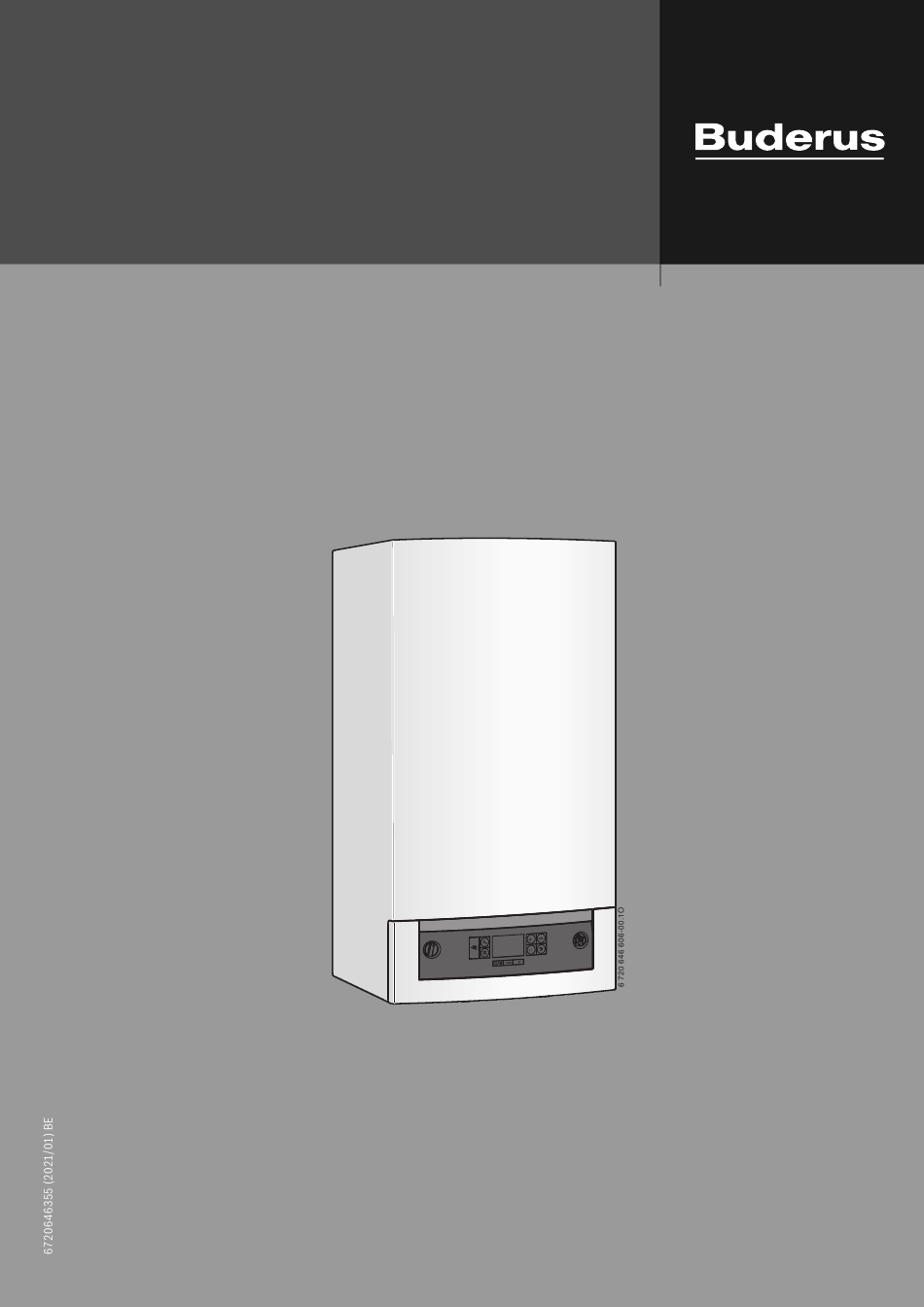

- Pagina 1 Montage- en onderhoudsvoorschrift Condensatieketel voor gas Logamax plus GB072 GB072-24 | GB072-24K Voor montage a.u.b. zorgvuldig lezen.
- Pagina 2 Inhoudsopgave Inhoudsopgave Uitleg van de symbolen en veiligheidsinstructies ..4 Inbedrijfname ........26 Uitleg van de symbolen .
- Pagina 3 Inhoudsopgave 13.1.3 Condenssifon reinigen ......46 13.1.4 Terugslagklep in de luchtmengkamer ....47 13.1.5 Filter in koudwaterleiding controleren (GB072-24K) .
- Pagina 4 Uitleg van de symbolen en veiligheidsinstructies Ieder ander gebruik is niet toegestaan. Daaruit resulterende schade valt Uitleg van de symbolen en veiligheidsin- niet onder de fabrieksgarantie. structies Veiligheid elektrische apparatuur voor huishoudelijk gebruik en soortgelijke doelen Uitleg van de symbolen Ter voorkoming van gevaar door elektrische apparatuur gelden conform EN 60335-1 de volgende instructies: Waarschuwing...
- Pagina 5 Toestelbeschrijving algemeen Typeplaat Toestelbeschrijving algemeen De ketels Logamax plus GB072-24 zijn condensatieketels voor gas met geïntegreerde verwarmingspomp en 3-wegklep voor de aansluiting van een indirect verwarmde boiler. De ketels Logamax plus GB072-24K zijn condensatieketels voor gas met geïntegreerde verwarmingspomp, 3-wegklep en platenwarmtewis- selaar voor verwarming en warmwatervoorziening via het doorstroom- principe.
- Pagina 6 Toestelbeschrijving algemeen Toestelbeschrijving Toebehoren • Condensatieketel voor gas voor wandmontage Hier vindt u een lijst met typische toebehoren. Een volle- • De aardgastoestellen voldoen bij levering uit de fabriek aan de eisen dig overzicht van alle beschikbare toebehoren is in onze van het "Hannoveraner Förderprogramm"...
- Pagina 7 Toestelbeschrijving algemeen Afmetingen en minimale afstanden min. min. 65 65 65 65 46 6 720 646 347-04.1O Afb. 3 Mantel Ophangbeugel Warm water (GB072-24K) / Aanvoer boiler (GB072-24) (toebehoren) Verwarmingsaanvoer (toebehoren) Aansluiting DN 40 trechtersifon (toebehoren) Verwarmingsretour (toebehoren) Koud water (GB072-24K) / Retour boiler (GB072-24) (toebehoren) Afmetingen gelden bij gebruik van de toebehoren U-MA AS5-UP Product Name –...
- Pagina 8 Toestelbeschrijving algemeen Toestelopbouw 6 720 646 347-01.1O Afb. 4 GB072-24K Product Name – 6720646355 (2021/01)
- Pagina 9 Toestelbeschrijving algemeen Legenda bij afb. 4: Aan/uit schakelaar Basiscontroller BC20 Drukmeter Warmwatertemperatuurvoeler Condenssifon Platenwarmtewisselaar Maximaalthermostaat rookgasafvoer Meetnippels voor gasaansluitdruk Instelschroef bij minimum vermogen [10] Instelschroef bij maximum vermogen [11] Ventiel voor stikstofvulling [12] Aanzuigbuis [13] Aanvoerleiding [14] Aanvoertemperatuur NTC [15] Expansievat [16] Automatische ontluchter [17] Beugel [18] Rookgasafvoerleiding...
- Pagina 10 Toestelbeschrijving algemeen 6 720 803 831-01.1O Afb. 5 GB072-24 Product Name – 6720646355 (2021/01)
- Pagina 11 Toestelbeschrijving algemeen Legenda bij afb. 4: Aan/uit schakelaar Basiscontroller BC20 Drukmeter Condenssifon Maximaalthermostaat rookgasafvoer Meetnippels voor gasaansluitdruk Instelschroef bij minimum vermogen Instelschroef bij maximum vermogen Ventiel voor stikstofvulling [10] Aanzuigbuis [11] Aanvoerleiding [12] Aanvoertemperatuur NTC [13] Expansievat [14] Automatische ontluchter [15] Beugel [16] Rookgasafvoerleiding [17] Testopening...
- Pagina 12 Toestelbeschrijving algemeen Elektrische bedrading 10 11 230V 230V LR LR Fuse 6 720 646 606-05 .1O Afb. 6 Product Name – 6720646355 (2021/01)
- Pagina 13 Toestelbeschrijving algemeen Legenda bij afb. 6: Aansluitklemmenstrook voor externe toebehoren Opschrift/ ( klembezetting tab. 4) symbool Functie Aansluitkabel met stekker Ketel Identificatie Module (KIM) Fuse Zekering voedingsspanning 3-wegklep Circulatiepomp Warmwatertemperatuurvoeler (GB072-24K) Gasblok geen functie Maximaalthermostaat rookgasafvoer Aanvoertemperatuur NTC [10] Ontstekingselektrode [11] Ionisatiepen geen functie [12] Maximaalthermostaat...
- Pagina 14 Toestelbeschrijving algemeen 2.10 Technische gegevens GB072-24/GB072-24K Eenheid Aardgas (G20) Aardgas (G25) Propaan (G31) Max. nominaal verwarmingsvermogen (P ) 40/30 °C 23,8 19,8 23,8 Max. nominaal verwarmingsvermogen (P ) 50/30 °C 23,6 19,6 23,6 Max. nominaal verwarmingsvermogen (P ) 80/60 °C 22,5 18,7 22,5...
- Pagina 15 Toestelbeschrijving algemeen GB072-24/GB072-24K Eenheid Aardgas (G20) Aardgas (G25) Propaan (G31) Afmetingen (B × H × D) 440 × 840 × 350 440 × 840 × 350 440 × 840 × 350 Tabel 5 2.11 Samenstelling condensaat Stof Waarde [mg/l] Ammonium ...
- Pagina 16 Voorschriften Goedkeurings- en informatieplicht Voorschriften Indien nodig: • Installatie van een condensatieketel bij de gasmaatschappij aangeven Normen, voorschriften en richtlijnen en laten goedkeuren. • Regionaal vereiste goedkeuringen voor het rookgasafvoersysteem en Neem voor de montage en de werking van de installatie de condenswateraansluiting op het openbare rioolnet aanvragen.
- Pagina 17 Varidos FSK 22 - 55 % wisselaar realiseren. Wanneer dit niet mogelijk is, bij de Buderus- Alphi - 11 25 - 40 % dealer informeren naar vrijgegeven maatregelen. Idem bij casca-...
- Pagina 18 Installatie • Het is niet toegestaan het water te behandelen b.v. met pH-verhogen- Grootte van het expansievat controleren de/ verlagende middelen (chemische toevoegmiddelen). Met het volgende diagram kan worden ingeschat, of het ingebouwde ex- ▶ Verwarmingsinstallatie voor het vullen grondig spoelen. pansievat volstaat, of dat een extra expansievat nodig is (niet voor vloer- verwarming).
- Pagina 19 Installatie Opstellingsplaats kiezen Leidingen installeren ▶ Het bij de documentatieset behorende montagesjabloon aan de wand Voorschriften ten opzichte van de opstellings-ruimte bevestigen, daarbij aan de zijkant een minimale afstand van 100 mm Neem voor alle installaties de desbetreffende voorschriften in acht. respecteren ▶...
- Pagina 20 Installatie ▶ Montageaansluitplaat (toebehoren) met meegeleverd bevestigings- Mantel demonteren materiaal monteren. De mantel is met twee schroeven tegen onbevoegd weg- nemen geborgd (elektrische veiligheid). ▶ Borg de mantel altijd met deze schroeven. VORLAUF RÜCKLAUF 1. Schroeven losdraaien. 2. Beugel optillen 3.
- Pagina 21 Installatie Bevestiging voorbereiden Monteer de vul- en aftapkraan. ▶ Dichtingen op de aansluitingen van de montageaansluitplaat leggen. 1. Borgveer uittrekken. 2. Blindafsluiting verwijderen. Toestel bevestigen 3. Monteer de vul- en aftapkraan uit de leveringsomvang en borg deze ▶ Plaats het toestel tegen de muur en bevestig het aan de ophangrail. door middel van de borgveer.
- Pagina 22 Installatie Afvoerset (toebehoren) Rookgastoebehoren aansluiten Om het uit de veiligheidsklep tredende water en het condens betrouw- ▶ Rookgastoebehoren plaatsen en met meegeleverde schroeven vast- baar te kunnen afleiden, is het toebehoren sifon bedoeld. zetten. ▶ Afvoer uit corrosiebestendige materialen uitvoeren. Zie voor meer informatie over de installatie, de betref- Daartoe behoren: gresbuizen, hard-PVC buizen, PVC-buizen, PE HD fende installatiehandleiding van de rookgastoebeho-...
- Pagina 23 Elektrische aansluiting Ketel aansluiten Elektrische aansluiting 6 0 c m 6 0 c m Algemene aanwijzing GEVAAR: Levensgevaar door elektrische stroom! Aanraken van elektrische onderdelen die onder span- ning staan kan een elektrische schok veroorzaken. ▶ Voor werkzaamheden aan elektrische delen de voe- dingsspanning over alle polen onderbreken (zekering, vermogensautomaat) en beveiligen tegen onbedoeld herinschakelen.
- Pagina 24 13-14 6 720 612 259-30.1R Regelsystemen Afb. 18 De ketel kan met de volgende Buderus regelsystemen worden gebruikt. ▶ Kabel door de trekontlasting leiden en overeenkomstig aansluiten. • Bedieningseenheid Logamatic RC-serie ▶ Kabel met trekontlasting en beveiligingen vastzetten. • Regelsysteem Logamatic 4000 5.5.1 Aan-/uit-kamerthermostaat (potentiaalvrij) aansluiten...
- Pagina 25 – HO5VV-F 3 x 0,75 mm 5.5.6 Boilertemperatuurvoeler aansluiten – HO5VV-F 3 x 1,0 mm ▶ Buderus boiler met boilertemperatuurvoeler di- ▶ Nieuwe netkabel op de met dit symbool gemarkeer- rect op de met dit symbool gemarkeerde klem- de klemmen aansluiten.
- Pagina 26 Inbedrijfname Inbedrijfname reset 6 720 646 606-11.1O Afb. 19 Aan/uit schakelaar [18] Bij ketels met boiler: boileraanvoer Diagnose-interface bij GB072-24K ketels: warm water Toets “warmwater” [19] Kraan CV-aanvoer (toebehoren) Toets “Verwarming” [20] Toets “service” Display [21] Toets “reset” Toets “min” [22] Toets “zomer-/winterbedrijf”...
- Pagina 27 Inbedrijfname Displayweergave Toestel in/uitschakelen Inschakelen ▶ Toestel via hoofdschakelaar inschakelen. Het display licht op en toont na korte tijd de keteltemperatuur. 6 720 619 605-12.1O Afb. 20 Displayweergave Afb. 21 Geen warmwaterproductie Warmwaterproductie Na de eerste ingebruikname wordt de ketel ontlucht. Zonnewerking Daarvoor schakelt de verwarmingspomp in intervallen Weersafhankelijke werking (regelsysteem met buitentempe-...
- Pagina 28 Inbedrijfname Verwarming inschakelen 6.4.2 Maximale aanvoertemperatuur instellen De maximale aanvoertemperatuur kan tussen 30 °C en 82 °C worden 6.4.1 Verwarmingsbedrijf in-/uitschakelen ingesteld. De actuele aanvoertemperatuur wordt op het display ge- ▶ Toets zo vaak indrukken, tot in het display het symbool toond.
- Pagina 29 Inbedrijfname Warmwaterproductie instellen – met vraagaanmelding Door het kort openen en sluiten van de warmwaterkraan verwarmt 6.5.1 Warmwaterbedrijf in-/uitschakelen het water tot de ingestelde temperatuur. ▶ Toets zo vaak indrukken, tot in het display het symbool 6.5.2 Warmwatertemperatuur instellen knippert. ▶...
- Pagina 30 Inbedrijfname Na de ingebruikneming Vorstbeveiliging instellen ▶ Gasaansluitdruk controleren ( pagina 42). Vorstbeveiliging voor de CV-installatie ▶ Controleer of er condenswater uit de slang van de condenswatersifon komt. Als dit niet het geval is, dient u de hoofdschakelaar uit (0) en OPMERKING: Gevaar voor bevriezing van de verwar- weer in (I) te schakelen.
- Pagina 31 Thermische desinfectie uitvoeren Thermische desinfectie bij ketels met warmwater- Thermische desinfectie uitvoeren voorziening in doorstroomprincipe (GB072-24K) uit- voeren. Algemeen ▶ Sluit de warmwateraftappunten. Om een bacteriële verontreiniging van het tapwater door bijv. legionella, ▶ Wijs de bewoners op verbrandingsgevaar. te voorkomen, bevelen wij aan, na langere stilstandtijden een thermi- ▶...
- Pagina 32 Verwarmingspomp Verwarmingspomp Karakteristiek van de verwarmingspomp wijzigen Het toerental van de verwarmingspomp kan aan de klemmenkast van de pomp worden gewijzigd. H / m 1000 1200 1400 V / l/h 6 720 619 656-40.1O Afb. 33 Karakteristiek voor schakelaarstand 1 Pompblokkeringsbeveiliging Karakteristiek voor schakelaarstand 2 Karakteristiek voor schakelaarstand 3 (Basisinstelling)
- Pagina 33 Instellingen van het servicemenu Servicefunctie kiezen Instellingen van het servicemenu Het oproepen van de servicefuncties verschilt van menu tot menu. De beschrijving vindt u aan het begin van het overzicht voor ieder menu. Het servicemenu bedienen ▶ Menu oproepen: Het servicemenu stelt servicefuncties ter beschikking voor comfortabel –...
- Pagina 34 Instellingen van het servicemenu Servicefuncties documenteren Met de sticker "Instellingen in het servicemenu" is het voor de installateur later gemakkelijker bij onderhoud veranderde servicefuncties in te stellen. ▶ Waarde op meegeleverde sticker “Instellingen in servicemenu” invullen en sticker zichtbaar op ketel aanbrengen. Instellingen in servicemenu Servicefunctie Waarde...
- Pagina 35 Instellingen van het servicemenu Overzicht servicefuncties Bij aansluiting van een regelsysteem veranderen vele van de hier beschreven functies. Regelsysteem en basiscon- troller communiceren instelparameters. 9.2.1 Menu info Om een servicefunctie van dit menu op te roepen: ▶ De toets indrukken. ▶...
- Pagina 36 Instellingen van het servicemenu 9.2.2 Menu 1 Om een servicefunctie van dit menu op te roepen: ▶ Toets en toets ok tegelijkertijd zolang indrukken tot in de tekstre- gel Menu 1 verschijnt. ▶ Keuze met toets ok bevestigen ▶ Toets + of toets – indrukken, om door de servicefuncties van dit menu te bladeren.
- Pagina 37 Instellingen van het servicemenu 9.2.3 Menu 2 Om een servicefunctie van dit menu op te roepen: ▶ Toets en toets ok tegelijkertijd zolang indrukken tot in de tekstre- gel Menu 1 verschijnt. ▶ Met de toets + Menu 2 kiezen. ▶...
- Pagina 38 Instellingen van het servicemenu Servicefunctie Mogelijke instellingen 2.2H Warmwatersysteem Na aansluiting van een boilertemperatuurvoeler op de verwarmingsketel moet de boiler worden (alleen GB072-24) geactiveerd. Mogelijke instellingen zijn: • 0: geen boiler aangesloten • 8: boiler aangesloten. Basisinstelling is 0. 2.2J Boilervoorrang (alleen GB072-24) Mogelijke instellingen zijn: •...
- Pagina 39 Instellingen van het servicemenu Servicefunctie Mogelijke instellingen 2.7E Gebouwdroogfunctie De gebouwdroogfunctie van de ketel niet met de afwerkvloerdroogfunctie (dry functie) van de weersafhankelijke regelaar verwisselen! Bij ingeschakelde gebouwdroogfunctie is geen gasinstelling op de ketel mogelijk. Mogelijke instellingen zijn: • 0: uitgeschakeld •...
- Pagina 40 Instellingen van het servicemenu 9.2.4 Menu 3 Om een servicefunctie van dit menu op te roepen: Instellingen in dit menu worden bij een reset naar de ba- ▶ Toets en toets ok tegelijkertijd zolang indrukken tot in de tekstre- sisinstelling niet gereset. gel Menu 1 verschijnt.
- Pagina 41 Instellingen van het servicemenu 9.2.5 Test Om een servicefunctie van dit menu op te roepen: ▶ Toets en toets ok tegelijkertijd zolang indrukken tot in de tekstre- gel Menu 1 verschijnt. ▶ Met de toets + Test kiezen. ▶ Keuze met toets ok bevestigen ▶...
- Pagina 42 - of CO waarde meten. Controle van CO of O Neem bij afwijking contact op met de servicedienst van Buderus. ▶ Druk de toets De verwarmingsketel gaat weer in normaal bedrijf. Een instelling op de nominale warmtebelasting en mini- male warmtebelasting conform NBN B 61-002 is niet no- ▶...
- Pagina 43 Milieubescherming/afval Minimale nominale vermogen 23 % 25 % Milieubescherming is een ondernemingsprincipe van Buderus. Tabel 19 Procentuele aanwijzing van het nominale warmtevermogen Kwaliteit van de producten, rendabiliteit en milieubescherming zijn voor 11.2 Dichtheidstest rookgaskanaal ons doelen van gelijke rang. Wetten en voorschriften ten aanzien van de milieubescherming worden strikt gerespecteerd.
- Pagina 44 Inspectie en onderhoud 13.1 Beschrijving van de procedure Inspectie en onderhoud 13.1.1 Laatst opgeslagen fout oproepen Om het gasverbruik en de milieubelasting gedurende lange tijd zo laag ▶ Servicefunctie i02 kiezen ( pagina 33). mogelijk te houden, adviseren wij om bij een erkend installatiebedrijf een inspectie- en onderhoudscontract met jaarlijkse inspectie en onder- Een overzicht van de storingen vindt u op pagina 51.
- Pagina 45 Inspectie en onderhoud 3. Menginrichting aftrekken. ▶ Brander eruit nemen. 6 720 611 626-82.1R 6 720 615 492-16.3O Afb. 44 Afb. 42 WAARSCHUWING: verbrandingsgevaar. De rookgas- 1. Kabel van de ontstekings- en bewakingselektrode lostrekken. remmer kan ook na lange tijd nog erg heet zijn. 2.
- Pagina 46 Inspectie en onderhoud – Links en rechts draaiend OPMERKING: Materiële schade door hete rookgassen! – Van boven naar beneden tot de aanslag Door defecte afdichtingen kan heet rookgas ontsnap- ▶ Schroeven op het deksel van de inspectie-opening verwijderen en pen, de ketels beschadigen en veilig werken in gevaar deksel afnemen.
- Pagina 47 Inspectie en onderhoud 13.1.4 Terugslagklep in de luchtmengkamer 13.1.6 Platenwarmtewisselaar controleren (GB072-24K) ▶ Mengkamer conform afb. 42 demonteren. Bij onvoldoende warmwatercapaciteit: ▶ Membraan controleren op vervuiling en scheuren. ▶ Controleer de filter in de koudwaterleiding op vervuiling ( blz. 13.1.5). ▶...
- Pagina 48 Inspectie en onderhoud 13.1.7 Expansievat controleren (zie ook pagina 18) 13.1.9 Elektrische bedrading controleren Het controleren van het expansievat is jaarlijks vereist. ▶ Controleer de elektrische bedrading op mechanische beschadigingen en vervang defecte kabels. ▶ Apparaat drukvrij maken. ▶ Indien nodig inlaatdruk van het expansievat op de statische hoogte van de verwarmingsinstallatie brengen.
- Pagina 49 Inspectie en onderhoud 13.2 Checklist voor de inspectie en het onderhoud (Inspectie- en onderhoudsverslag) Datum Laatst opgeslagen fout in de basiscontroller BC20 op- roepen, servicefunctie i02 ( pagina 33). Bij GB072-24K: Filter in de koudwaterleiding controleren ( blz. 47). Controleer verbrandingslucht en rookgas. Gasaansluitdruk controleren mbar (...
- Pagina 50 Bedrijfs- en storingsmeldingen 14.2 Storingen verhelpen Bedrijfs- en storingsmeldingen GEVAAR: Explosie! 14.1 Weergave van bedrijfs- en storingsmeldingen ▶ Sluit de gaskraan voordat aan gasvoerende delen wordt gewerkt. De basiscontroller BC20 bewaakt alle veiligheids-, regel- en bestu- ▶ Controleer na werkzaamheden alle gasvoerende de- ringsonderdelen.
- Pagina 51 Bedrijfs- en storingsmeldingen 14.3 Bedrijfs- en storingsindicaties, die in het display worden getoond 14.3.1 Bedrijfsmeldingen Storingscode Bedrijfscode Beschrijving De ketel staat in schoorsteenvegerbedrijf. Na 15 minuten wordt het schoorsteenvegerbedrijf automatisch uitge- schakeld. De ketel bevindt zich in verwarmingsbedrijf. Ketel bevindt zich in warmwaterbedrijf. Schakelblokkering actief: het tijdsinterval voor het herinschakelen van de brander is nog niet bereikt (...
- Pagina 52 Bedrijfs- en storingsmeldingen 14.3.2 Blokkerende storingen Storingscode Bedrijfs-code Beschrijving Oplossing De temperatuur aan de aanvoertempera- Deze storingsmelding kan worden getoond zonder dat een storing aan- tuurvoeler is > 95 °C. wezig is, wanneer plotseling alle radiatorkranen worden gesloten of na een warmwaterafname.
- Pagina 53 Bedrijfs- en storingsmeldingen 14.3.3 Vergrendelende storingen Storingscode Bedrijfscode Beschrijving Oplossing Ventilator draait niet. ▶ Ventilator met stekker en ventilator controleren evt. vervangen. Tijdens de veiligheidstijd wordt de venti- ▶ Ventilator met stekker en ventilator controleren evt. vervangen. lator uitgeschakeld. Ventilator draait te langzaam ▶...
- Pagina 54 Bedrijfs- en storingsmeldingen 14.4 Storingen die niet in het display worden getoond Ketelstoringen Oplossing Te veel verbrandingsgeluid;brommend geluid ▶ KIM correct plaatsen, evt. vervangen. ▶ Gassoort controleren. ▶ Gasaansluitdruk controleren ( pagina 42). ▶ Rookgassysteem controleren, eventueel reinigen of repareren. ▶...
- Pagina 55 Ingebruiknemingsprotocol voor het toestel Ingebruiknemingsprotocol voor het toestel Klant/gebruiker installatie: Naam, voornaam Straat, huisnr. Telfoon/fax Postcode, plaats Fabrikant installatie: Opdrachtnummer Keteltype: (voor iedere ketel een eigen protocol invullen!) Serienummer: Datum van de ingebruikneming: Afzonderlijke ketel | Cascade, aantal ketels: .....
- Pagina 56 Een controle van de verwarmingsinstallatie wordt door de leverancier van de installatie uitgevoerd. Wanneer in het kader van de inbedrijfstelling kleine montagefouten door Buderus componenten worden vastgesteld, is Buderus bereid, deze mon- tagefouten na toestemming van de eigenaar op te heffen. Daarmee wordt niet de garantie op de montagewerkzaamheden overgenomen.
- Pagina 57 Bijlagen 16.1.3 Warmwatertemperatuurvoeler (GB072/24K) Bijlagen Weerstand/ Warmwatertemperatuur/ °C 33242 16.1 Voelerwaarden 19947 16.1.1 Buitentemperatuurvoeler (toebehoren) 12394 7947 Buitentempera- Buitentempera- Weerstand/ Weerstand/ tuur/ °C tuur/ °C 5242 –20 95 893 24 100 3548 –19 90 543 22 952 2459 –18 85 522...
- Pagina 58 Bijlagen 16.2 Stooklijn VT/°C AT/°C 6 720 619 605-43.2O Afb. 53 Eindpunt (bij buitentemperatuur – 10 °C) Buitentemperatuur Voetpunt (bij buitentemperatuur + 20 °C) max max. aanvoertemperatuur Aanvoertemperatuur in eindpunt van de stooklijn Aanvoertemperatuur in voet van de stooklijn Automatische verwarmingsuitschakeling (zomerbedrijf) Aanvoertemperatuur 16.3 Instelwaarde voor verwarmings-/tapwatervermogen Aardgas G20 en G25...
