Warmtewisselaar monteren
5.5
Hydraulische verbindingen uitvoeren
Voorzichtig: Schade aan de installatie door
lekkende aansluitingen!
V Installeer de aansluitleidingen zonder me-
chanische spanningen op de aansluitin-
gen van de warmtewisselaar en de
CV-ketel.
5.5.1
Wateruitgang van de warmtewisselaar op
de retour van de CV-ketel aansluiten
V Elleboog [3] op de wateruitgang van de warmtewisse-
laar en elleboog [1] op de retour van de CV-ketel met
flexibel [2] onderling uitrichten.
V Flexibel [2] met geplaatste dichting op de elleboog [3]
op de wateruitgang van de warmtewisselaar schroe-
ven.
V Positie van de schroefklembanden op de schouwaan-
sluiting controleren en schroefklembanden aantrekken.
V Isolatiemat [1] om de schouwaansluiting leggen.
V Isolatiemat met de beide haakjes [2] bevestigen.
V Beide ellebogen (
afb. 13, [1] en [3]) met het meege-
leverde isolatiemateriaal isoleren.
16

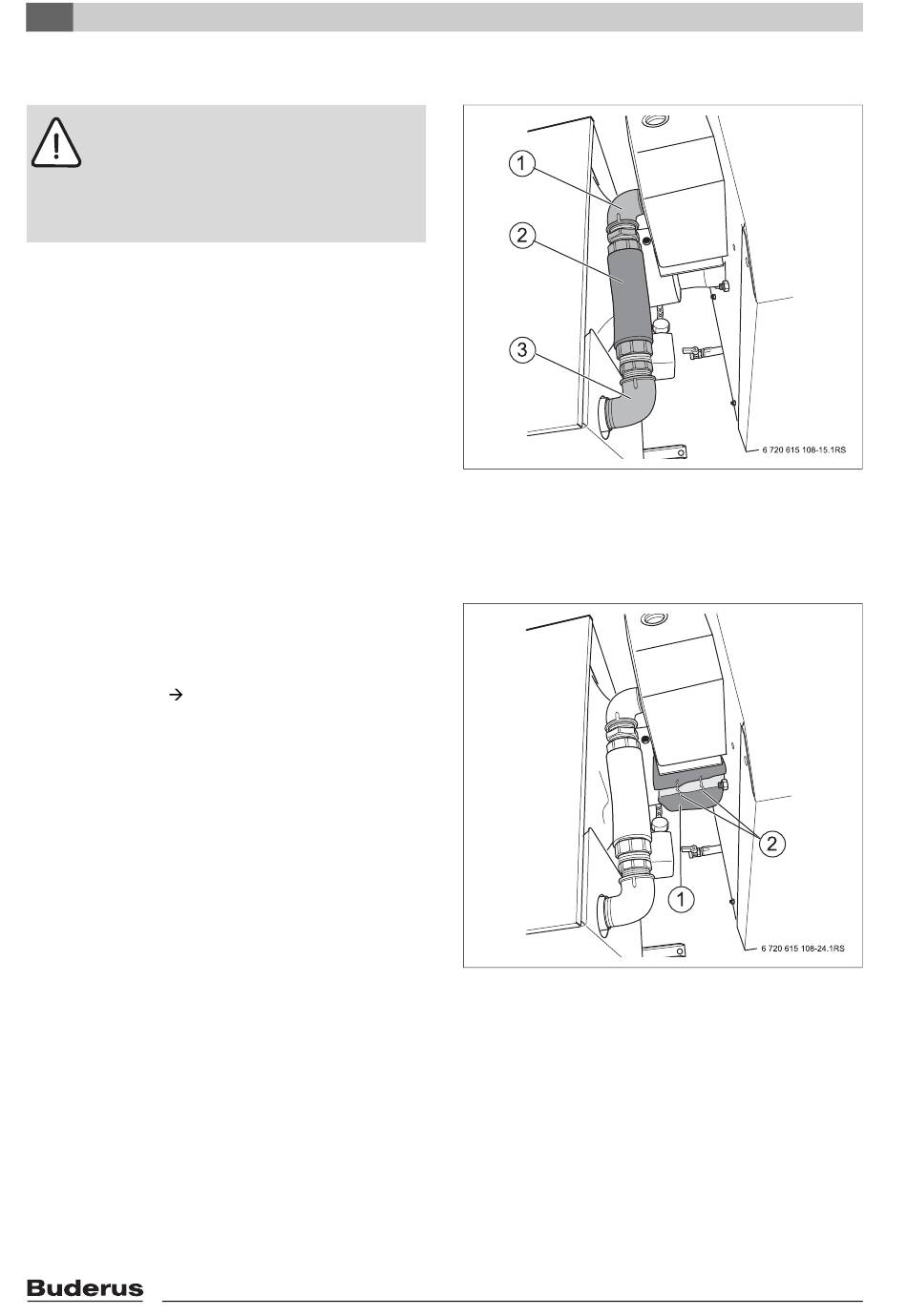

Afb. 13 Aansluiting wateruitgang warmtewisselaar op
1
2
3
Afb. 14 Schouwaansluiting isoleren
1
2
Logano plus GB225 - Wijzigingen op grond van technische verbeteringen voorbehouden.
retour CV-ketel.
Elleboog op retour CV-ketel
Flexibel
Elleboog op wateruitgang warmtewisselaar
Isolatiemat
Haakjes
