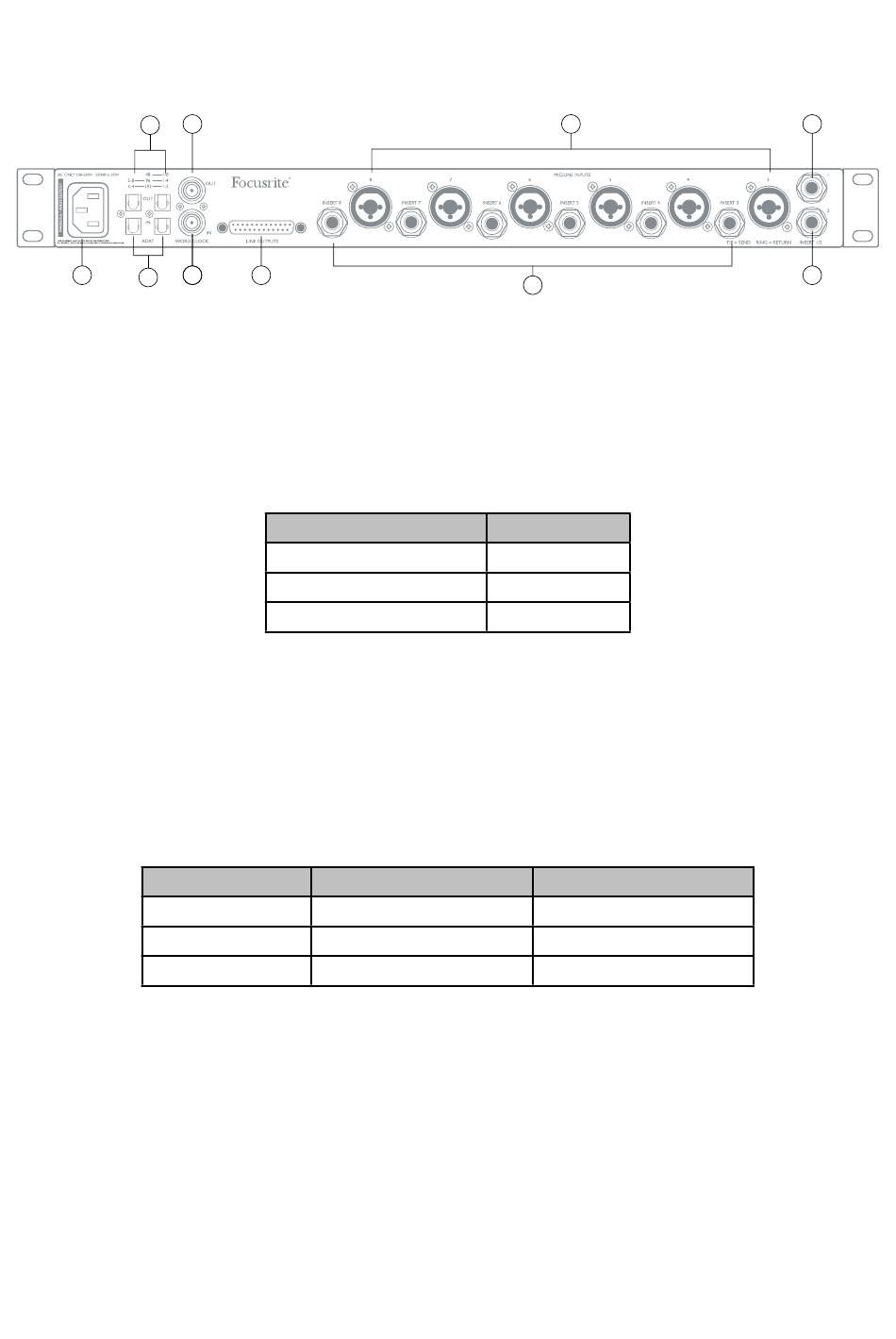

ACHTERPANEEL
21
18
23
22 22
19
15. MIC/LINE INPUTS 3 t/m 8 – XLR-combinatieingangsaansluitingen - sluit andere signalen op
microfoon- of lijnniveau aan via XLR-connectors of ¼" jacks. Voor signalen op lijnniveau kunnen ¼"
TRS-pluggen (gebalanceerd) of TS-pluggen (ongebalanceerd) worden gebruikt.
16. INSERTS 1 en 2 – twee ¼" TRS-aansluitingen om externe verwerkingsapparatuur op kanaal 1 en
2 aan te sluiten. De aansluitingen worden geactiveerd door de INSETR/AIR-schakelaars [6] en [8]
op het voorpaneel en zijn ongebalanceerd. De aansluitingen zijn als volgt bedraad:
Let op: het O/L-ledlampje [5] op het voorpaneel controleert het signaalniveau voordat het wordt
verzonden, zodat een te hoog signaalniveau niet naar externe apparatuur wordt gestuurd.
17. INSERTS 3 t/m 8 – 6 x ¼" TRS-aansluitingen die de ingangen vormen voor kanaal 3 t/m 8. Deze
zijn elektronisch identiek aan [16].
18. OPTICAL OUT – twee TOSLINK-connectoren die de digitale uitgangen van het apparaat vormen.
Het gebruik van de twee connectoren is als volgt afhankelijk van de samplefrequentie:
Samplefrequentie
44,1/48 kHz
88,2/96 kHz
176,4/192 kHz
19. OPTICAL IN – twee TOSLINK-connectoren die de digitale ingangen naar het apparaat vormen bij
gebruik in de ADAT>LINE-modus. Let op: dit zijn GEEN 'digitale' ingangen voor kanaal 1 t/m 8
en signalen die op deze poorten worden toegepast, gaan niet door de AIR-circuits en zijn niet
beschikbaar bij de aansluitingen. Het gebruik van de twee connectoren is afhankelijk van de
samplefrequentie, zoals bij [18].
6
20
Contactvlakken jackplug Functie
Punt
Ring
Huls
OUTPUT 1 (rechterpoort) OUTPUT 2 (linkerpoort)
Kanaal 1 t/m 8
Kanaal 1 t/m 4
Kanaal 1 en 2
15
17
Send (uitgang)
Return (ingang)
Aard
Kanaal 1 t/m 8
Kanaal 5 t/m 8
Kanaal 3 en 4
16
16
