VOORBEELDOPSTELLINGEN
1 . CLARETT+ OCTOPRE MET AUDIO-INTERFACE: OCTOPRE ALS CLOCKLEADER
AC ONLY 100-240V~ 50/60Hz 30W
5-8
3-4
THIS EQUIPMENT MUST BE EARTHED BY THE POWER CORD
CET APPAREIL DOIT ETRE MIS A LA TERRE PAR LE CORDON D'ALIMENTATION
WARNING AVERTISSEMENT
THIS EQUIPMENT MUST BE EARTHED BY THE POWER CORD
CET APPAREIL DOIT ETRE MIS A LA TERRE PAR LE CORDON D'ALIMENTATION

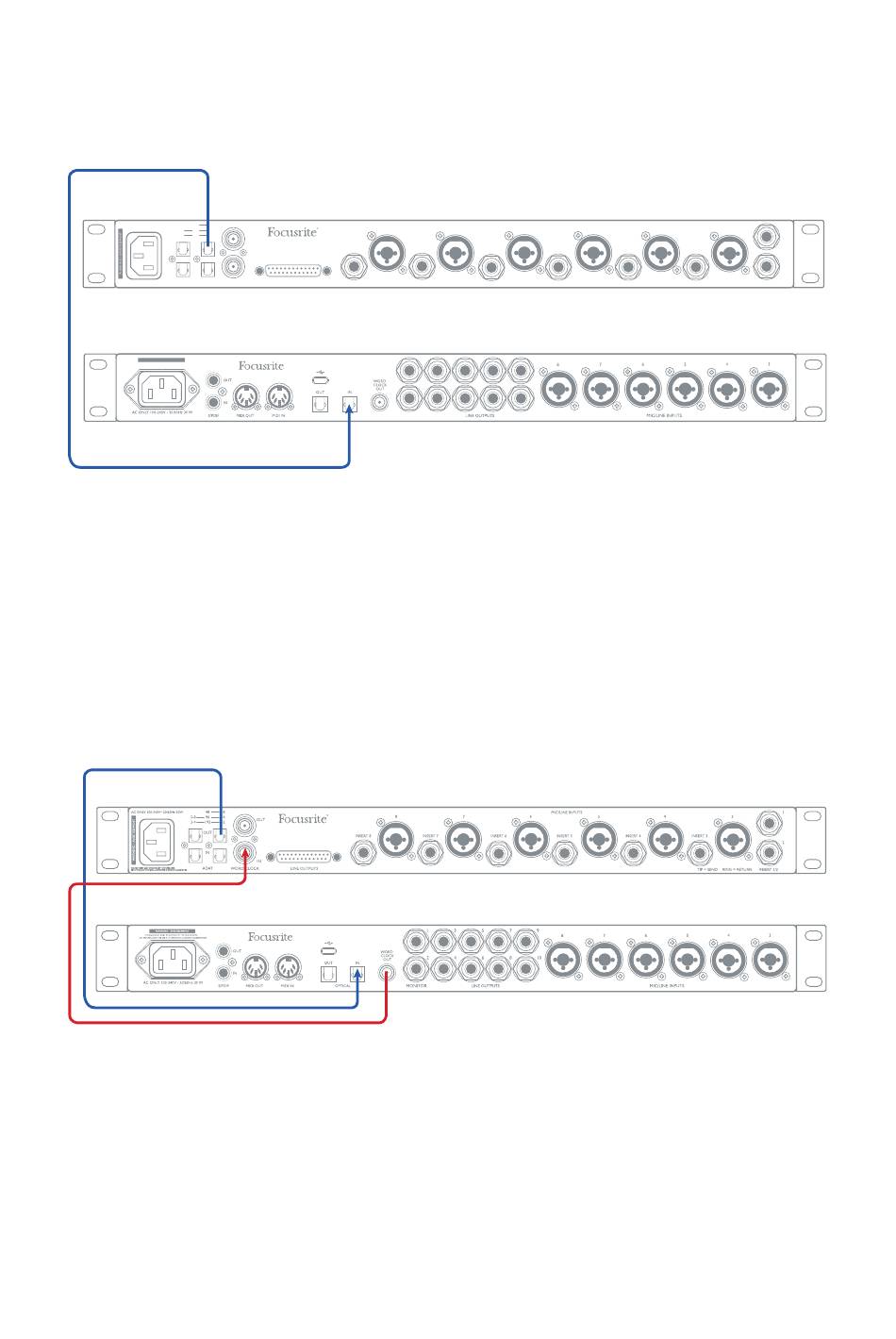

Hier is de OPTICAL OUT op de Clarett+ OctoPre verbonden met OPTICAL IN op een Focusrite Clarett+ 8Pre
audio-interface met een enkele optische kabel. Beide units werken op een samplefrequentie van 44,1 kHz.
De clockbron van de OctoPre is ingesteld op INTERNAL en de 8Pre is ermee gesynchroniseerd omdat de
clockbron is ingesteld op ADAT (via Focusrite Control).
Deze opstelling maakt het bijvoorbeeld mogelijk om tot 16 microfoon- of lijnbronnen tegelijkertijd op te
nemen in een DAW en is ideaal voor het opnemen van een live band.
2 . CLARETT+ OCTOPRE MET AUDIO-INTERFACE: AUDIO-INTERFACE ALS CLOCKLEADER
Hier is OPTICAL OUT op de Clarett+ OctoPre aangesloten op OPTICAL IN op een Focusrite Clarett+ 8Pre
audio-interface met een enkele optische kabel. Beide units werken op een samplefrequentie van 44,1
kHz. De clockbron van de OctoPre is ingesteld op W/CLOCK en de WORD CLOCK IN-ingang is met een
BNC-kabel verbonden met WORD CLOCK OUT op de Clarett+ 8Pre. De clockbron van de Clarett+ 8Pre
is ingesteld op INTERNAL (via Focusrite Control), waardoor het de sync leader is. Deze opstelling is ook
geschikt voor elke andere audio-interface die een ADAT-ingang en een wordclock-uitgang heeft.
