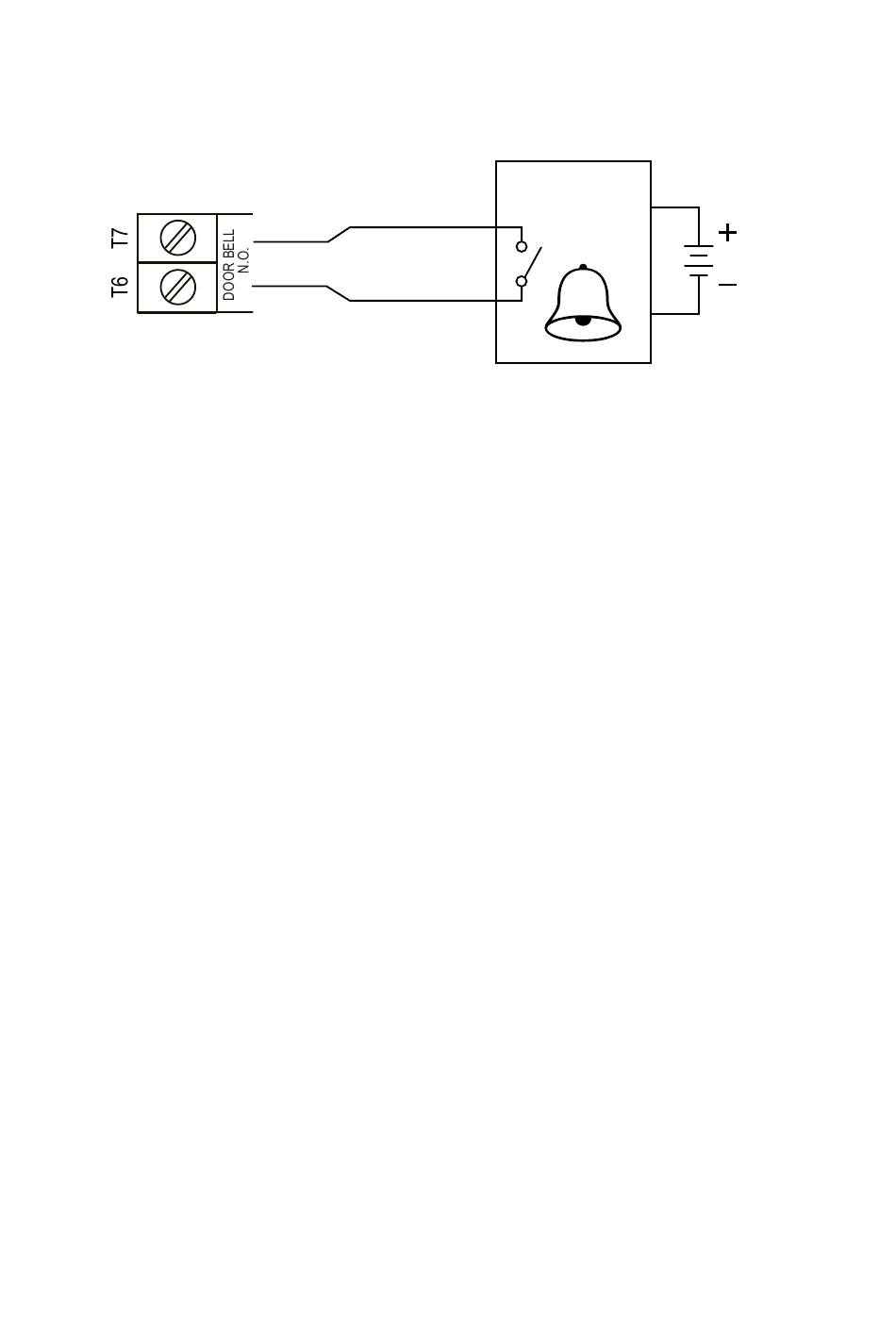

Schroefklem 6 + 7 ("DOOR BELL N.O."): aansluiting voor een deurbel
Bij deze uitgang gaat het om een potentiaalvrij NO-relaiscontact (contactbelastbaarheid: 24 V/
DC, 1 A), die als schakeluitgang voor een deurbel kan worden gebruikt. Deze wordt geactiveerd
door op de beltoets (E) te drukken.
Schroefklem 8 ("EG IN"): Stuuringang voor de deuropenerknop
Als er een druktoets (met NO-contact, maakcontact) wordt aangesloten, kan hiermee uitgang
#1 worden geactiveerd.
Doorgaans wordt dit gebruikt om met een in de woning gemonteerde druktoets de deuropener
te kunnen bedienen zonder op het codeslot een code te moeten invoeren.
Als er meerdere druktoetsen worden aangesloten, dienen deze parallel te worden geschakeld.
Raadpleeg hiervoor de informatie in hoofdstuk 14. q).
Schroefklem 13 + 14 ("TAMPER N.C."): aansluiting voor sabotagecontact
Deze uitgang kan bijvoorbeeld worden verbonden met een alarminstallatie om bij pogingen tot
manipulatie van het codeslot een sirene te activeren.
De uitgang is potentiaalvrij en is geschakeld als NC-contact. Bij het openen van de behuizing
van het codeslot wordt het contact onderbroken. Dit wordt aangestuurd door de sabotagetoets
(O).
De contactbelastbaarheid bedraagt 24 V/DC, 50 mA.
Schroefklem 9 - 12 + 15 - 20: zonder functie/niet beschikbaar
Bij deze versie van het codeslot zijn er geen schroefklemmen op de printplaat. De contacten
hebben geen functie.
11
