8. Montage en aansluiting
Het monteren en aansluiten is alleen in spanningsvrije toestand toegestaan.
a) Codeslot verwijderen/montage voorbereiden
• Draai eerst de twee bevestigingsschroeven van het deksel (G) aan de onderzijde los met de
meegeleverde L-binnenzeskantsleutel.
• Verwijder het deksel en het codeslot van de behuizing.
b) Montage ven de WLAN-module
• Plaats de WLAN-module uit de levering op de daarvoor bestemde plaats ("WiFi MODULE"),
op de printplaat van het codeslot.

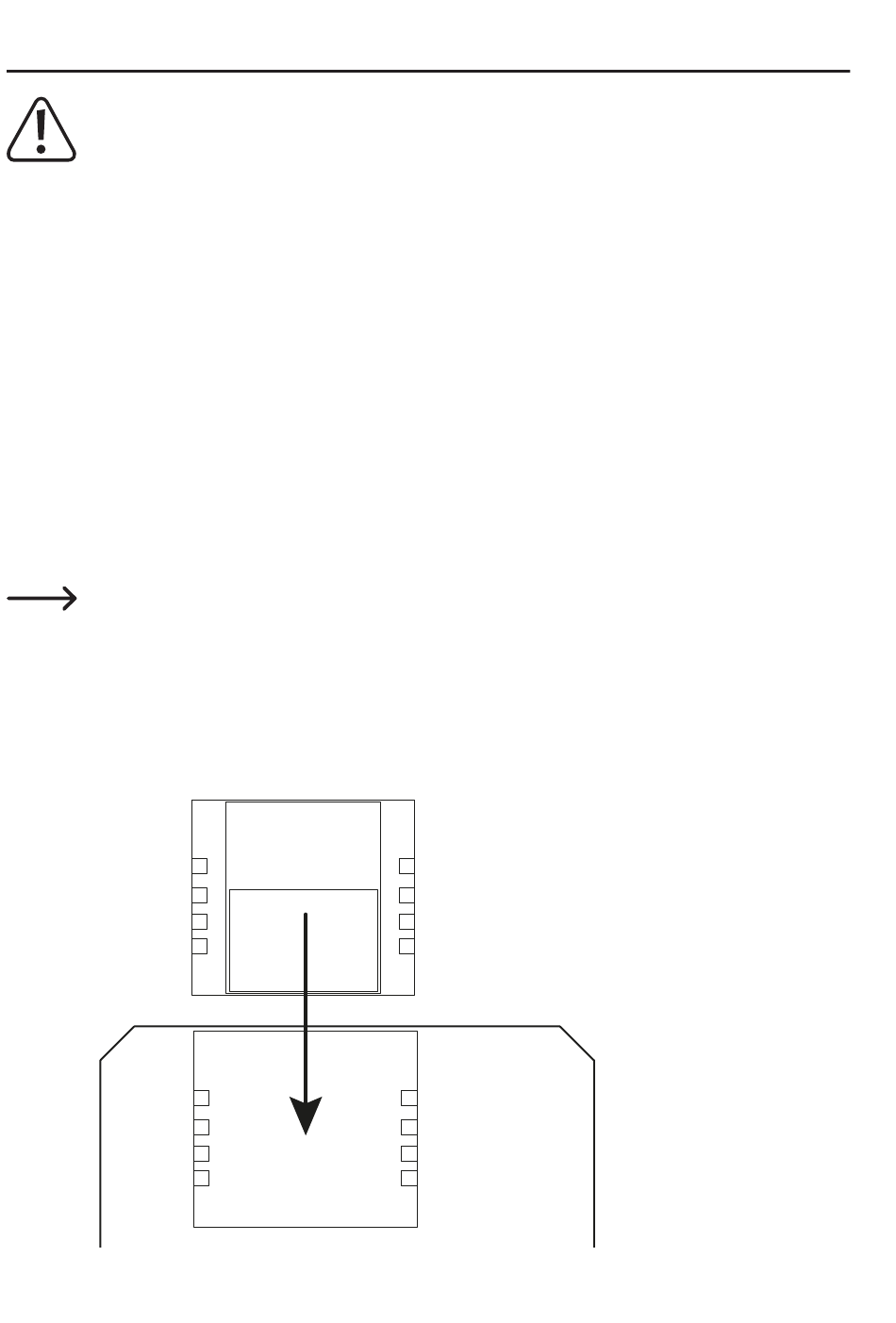

Let daarbij op de volgende afbeelding. Het toont de WLAN-module (boven) van bovenaf en
het deel van het codeslot vanuit het zicht op de printplaat.
De WLAN-module kan slechts in één richting worden ingestoken, omdat de beide
aansluitstrips van de module J11 als stekkers en J12 als aansluitingen zijn uitgevoerd.
Op de printplaat van het codeslot zijn de twee verbindingsstrips precies andersom
uitgevoerd.
Let er echter op dat de 4 steekcontacten aan beide zijden altijd precies in de 4
aansluitingen worden gestoken.
J11
1
2
3
4
J11
1
2
3
4
J12
4
3
2
1
J12
4
3
2
1
13
