9. Aansluitvoorbeeld
T1
T2
T3
T4
T5
T6
T7
T8
(+)
(–)
(+)
(–)
DATA
DOOR BELL
EG
I/O
N.O.
IN
12 V DC
DOOR LOCK
+
-
N.O.
N.O.
-
+
1N4004
Netadapter (12 V/DC)

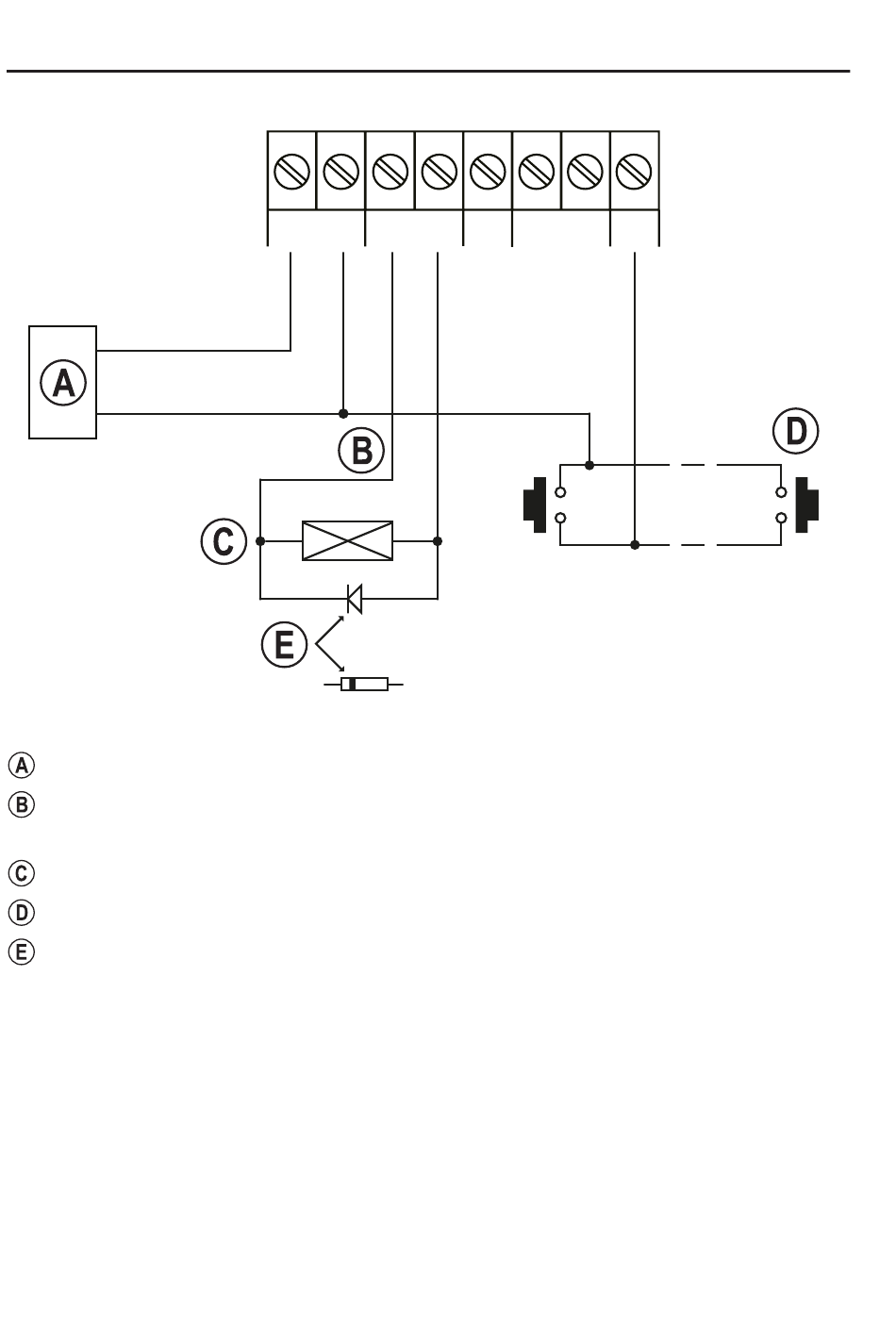

Uitgang van het codeslot via steekbrug "DOOR LOCK" (J), omschakelbaar tussen de wer-
king van een Fail-Secure-deuropener of een Fail-Safe-deuropener
Deuropener
Deuropenerknop in de woning; zo nodig eventueel meerdere toetsen parallel schakelen
Positie van de kathode van de vereiste beveiligingsdiode (deze dient in de buurt van de
deuropener te worden gemonteerd om het codeslot tegen beschadigingen te beschermen)
