5 Richtlijnen met betrekking tot mogelijke toepassingen
Instelling
Aantal watertemperatuurzones:
▪ #: [A.2.1.8]
▪ Code: [7-02]
Externe kamerthermostaat voor
de primaire zone:
▪ #: [A.2.2.4]
▪ Code: [C-05]
Voordelen
▪ Koeling . De warmtepompconvectoren bieden naast een
verwarmingscapaciteit ook een uitstekende koelcapaciteit.
▪ Efficiëntie. Vloerverwarming levert de beste prestaties met
Altherma LT.
▪ Comfort . De combinatie van twee types van warmteafgevers
zorgt voor:
▪ Het uitstekend verwarmingscomfort van de vloerverwarming
▪ Het uitstekend koelcomfort van de warmtepompconvectoren
5.2.2
Meerdere kamers – Eén AWT-zone
Als alleen 1 aanvoerwatertemperatuurzone nodig is, omdat de
gewenste
aanvoerwatertemperatuur
dezelfde is, hebt u GEEN mengklepstation nodig (economisch).
Voorbeeld: Als het warmtepompsysteem gebruikt wordt om 1 vloer
te verwarmen, waarbij alle kamers dezelfde warmteafgevers
hebben.
Vloerverwarming of radiatoren –
Thermostaatkranen
Als u de kamers met vloerverwarming of radiatoren verwarmt, wordt
de temperatuur van de primaire kamer meestal via een thermostaat
geregeld (dit kan de gebruikersinterface zijn of een externe
kamerthermostaat), terwijl de temperatuur in de andere kamers via
thermostaatkranen geregeld wordt: deze openen of sluiten zich in
functie van de kamertemperatuur.

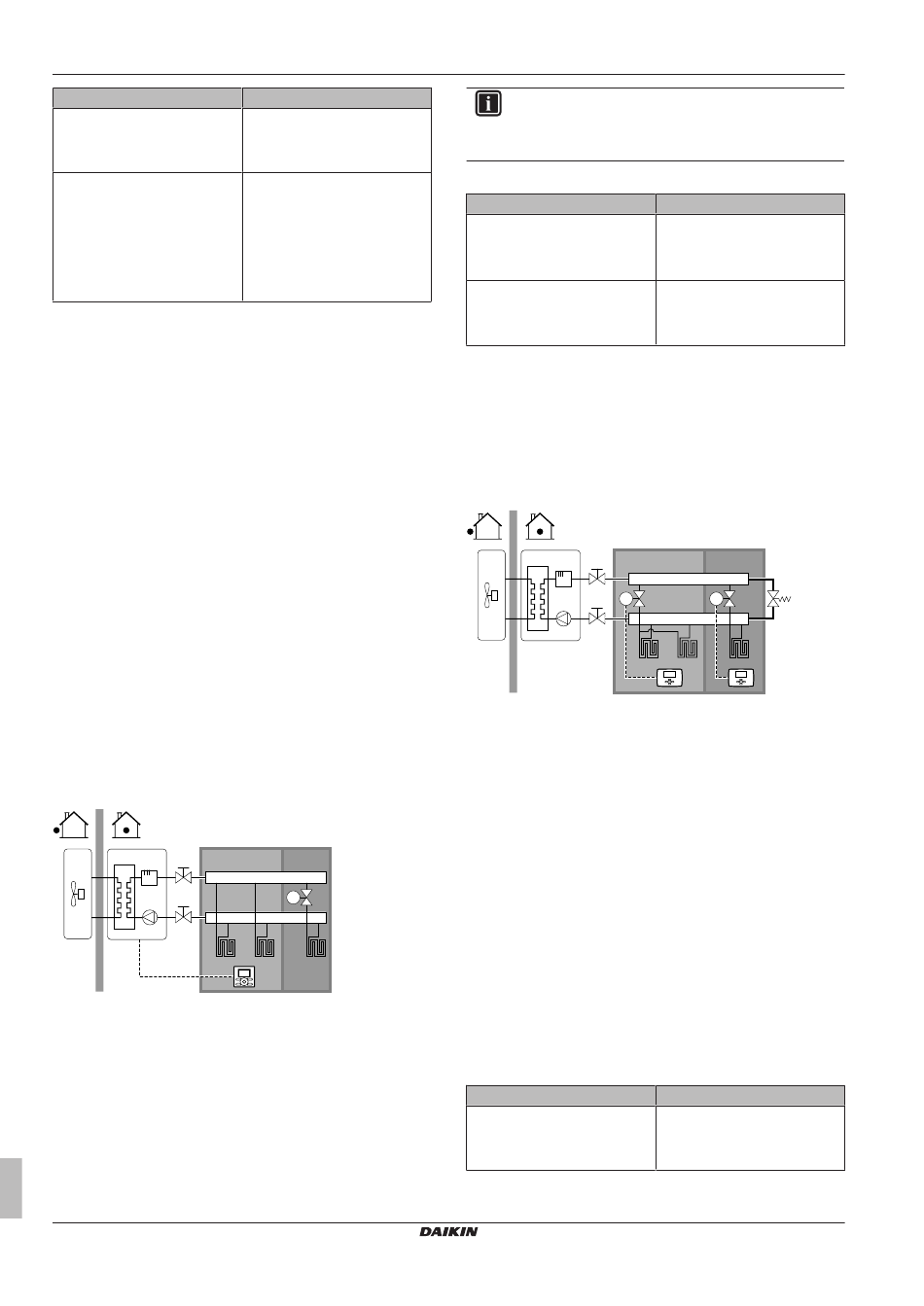

Opstelling
A
B
A
Aanvoerwatertemperatuur primaire zone
B
Kamer 1
C
Kamer 2
a
Gebruikersinterface
▪ De vloerverwarming van de primaire kamer is rechtstreeks op de
binnenunit aangesloten.
▪ De kamertemperatuur van de primaire kamer wordt geregeld door
de gebruikersinterface die als thermostaat gebruikt wordt.
▪ Een thermostaatkraan is voor de vloerverwarming in elk van de
andere kamers geplaatst.
Uitgebreide handleiding voor de installateur
14
Waarde
0 (1 AWT-zone): Primair
1 (Thermo AAN/UIT): Als de
gebruikte externe
kamerthermostaat of
warmtepompconvector enkel een
thermo AAN/UIT-staat kan
sturen. Geen onderscheid tussen
een vraag naar verwarming of
een vraag naar koeling.
van
alle
warmteafgevers
C
T
a
INFORMATIE
Pas op met situaties waar de primaire kamer door een
andere
verwarmingsbron
Voorbeeld: open haarden.
Configuratie
Instelling
Temperatuurregeling van de unit:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Aantal watertemperatuurzones:
▪ #: [A.2.1.8]
▪ Code: [7-02]
Voordelen
▪ Economisch.
▪ Gemakkelijk. Zelfde installatie als voor 1 kamer, maar met
thermostaatkranen.
Vloerverwarming of radiatoren – Meerdere externe
kamerthermostaten
Opstelling
A
B
M1
A
Aanvoerwatertemperatuur primaire zone
B
Kamer 1
C
Kamer 2
a
Externe kamerthermostaat
b
Omloopklep
▪ Voor elke kamer wordt een (ter plaatse te voorziene) afsluiter
geplaatst om geen toevoer van aanvoerwater te hebben wanneer
er geen verwarming of koeling gevraagd wordt.
▪ Er moet een omloopklep geplaatst worden om het water opnieuw
te laten circuleren wanneer alle afsluiters gesloten zijn. Om ervoor
te zorgen dat de unit betrouwbaar blijft werken, moet deze met
een minimum waterdebiet worden gevoed zoals beschreven in
tabel "Het watervolume en waterdebiet controleren"in
waterleidingen voorbereiden" op
▪ De bedrijfsmodus wordt ingesteld door de gebruikersinterface
aangesloten op de binnenunit. Let op: de bedrijfsmodus van elke
kamerthermostaat moet ingesteld worden om overeen te
stemmen met de binnenunit.
▪ De kamerthermostaten zijn op de afsluiters aangesloten, maar
moeten NIET op de binnenunit worden aangesloten. De
binnenunit
zal
constant
mogelijkheid een aanvoerwaterprogramma te programmeren.
Configuratie
Instelling
Temperatuurregeling van de unit:
▪ #: [A.2.1.7]
▪ Code: [C-07]
verwarmd
kan
worden.
Waarde
2 (Best. kmrthrmst): De unit
werkt op basis van de
omgevingstemperatuur van de
gebruikersinterface.
0 (1 AWT-zone): Primair
C
b
M2
a
a
"6.4 De
pagina 26.
aanvoerwater
leveren,
met
Waarde
0 (Besturing AWT): De unit werkt
op basis van de
aanvoerwatertemperatuur.
ERLQ004~008CA + EHBH/X04+08CB
Daikin Altherma – Lage-temperatuur-Split
4P384972-1 – 2015.01
