5.3
Een extra warmtebron voor
ruimteverwarming in/opstellen
▪ Ruimteverwarming kan worden geleverd door:
▪ De binnenunit
▪ Een op het systeem aangesloten extra (ter plaatse te
voorziene) ketel
▪ Als de kamerthermostaat om verwarming vraagt, zal de binnenunit
of de extra ketel beginnen te werken in functie van de
buitentemperatuur (status van de omschakeling naar een externe
warmtebron). Als de extra ketel de toelating krijgt, wordt de
ruimteverwarming door de binnenunit UIT-geschakeld.
▪ Een bivalente werking is alleen mogelijk voor ruimteverwarming,
NIET om warm tapwater te produceren. Het warm tapwater wordt
altijd door de op de binnenunit aangesloten warmtapwatertank
geproduceerd.
INFORMATIE
▪ Tijdens het verwarmen via de warmtepomp zal de
warmtepomp werken om de gewenste temperatuur te
bereiken die via de gebruikersinterface werd ingesteld.
Wanneer de weersafhankelijke werking is geactiveerd,
wordt de watertemperatuur automatisch bepaald op
basis van de buitentemperatuur.
▪ Tijdens het verwarmen via de extra ketel zal de extra
ketel werken om de gewenste watertemperatuur te
bereiken die via de bediening van de extra ketel werd
ingesteld.
ERLQ004~008CA + EHBH/X04+08CB
Daikin Altherma – Lage-temperatuur-Split
4P384972-1 – 2015.01
5 Richtlijnen met betrekking tot mogelijke toepassingen

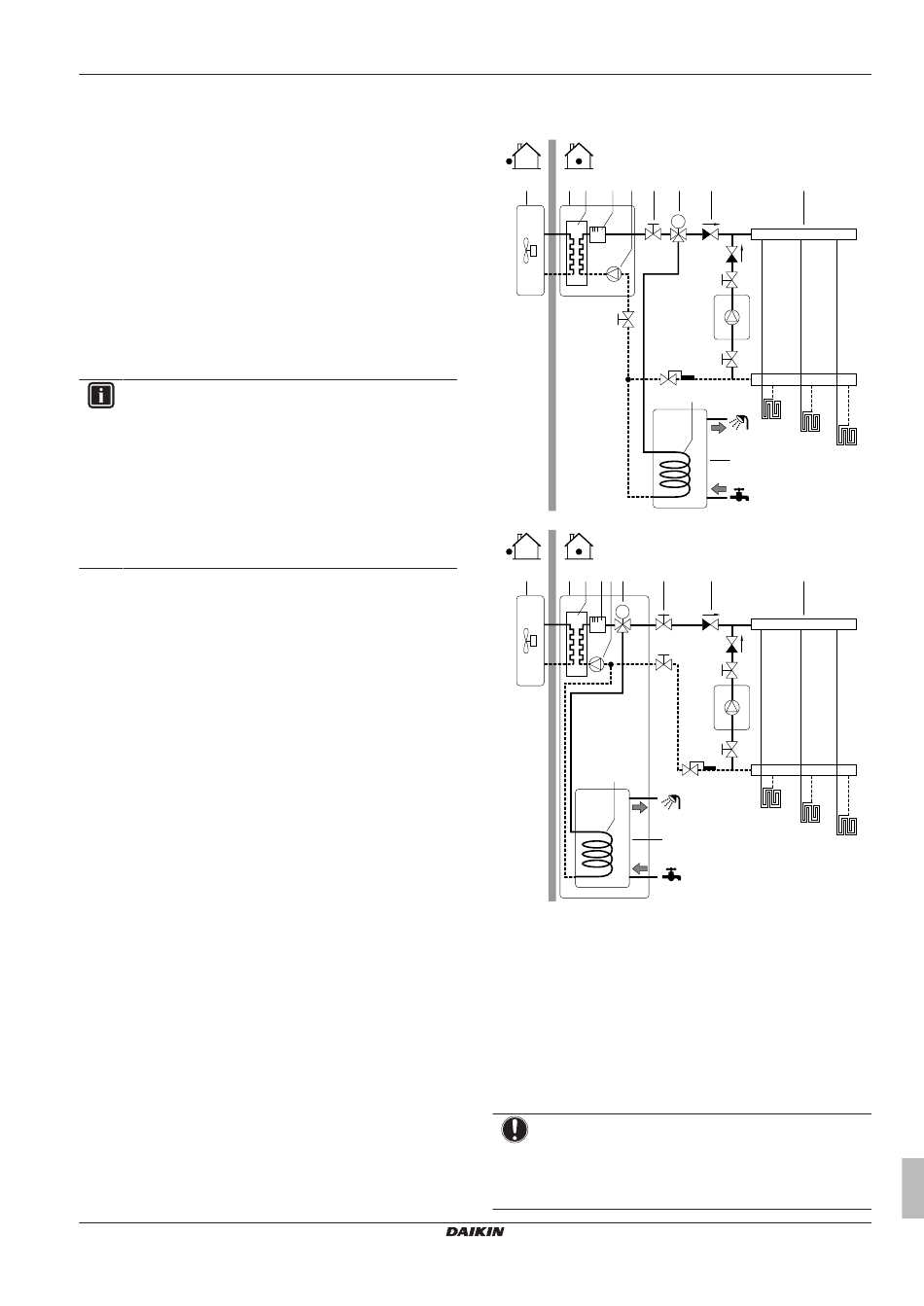

Opstelling
▪ Integreer de extra ketel als volgt:
Alleen voor EHBH/X
a
Alleen voor EHVH/X
a
FHL1...3
OPMERKING
▪ Controleer of de extra ketel en zijn integratie in het
▪ Daikin is NIET verantwoordelijk voor foute of onveilige
b c
d e
f
g
h
M
h
i
k
f
l
i
n
b c d e
g
f
h
M
h
f
i
k
l
i
n
m
a
Buitenunit
b
Binnenunit
c
Warmtewisselaar
d
Back-upverwarming
e
Pomp
f
Afsluiter
g
Gemotoriseerde 3-wegklep (geleverd bij de
warmtapwatertank)
h
Terugslagklep (ter plaatse te voorzien)
i
Afsluiter (ter plaatse te voorzien)
j
Verdeelstuk (ter plaatse te voorzien)
k
Extra ketel (ter plaatse te voorzien)
l
Aquastat-klep (ter plaatse te voorzien)
m
Warmtapwatertank (EHBH/X: optie)
n
Warmtewisselaarspoel
Vloerverwarming
systeem voldoen aan de geldende wetgeving.
situaties in het systeem van de extra ketel.
Uitgebreide handleiding voor de installateur
j
FHL1
FHL2
FHL3
m
j
FHL1
FHL2
FHL3
17
