7 Installatie

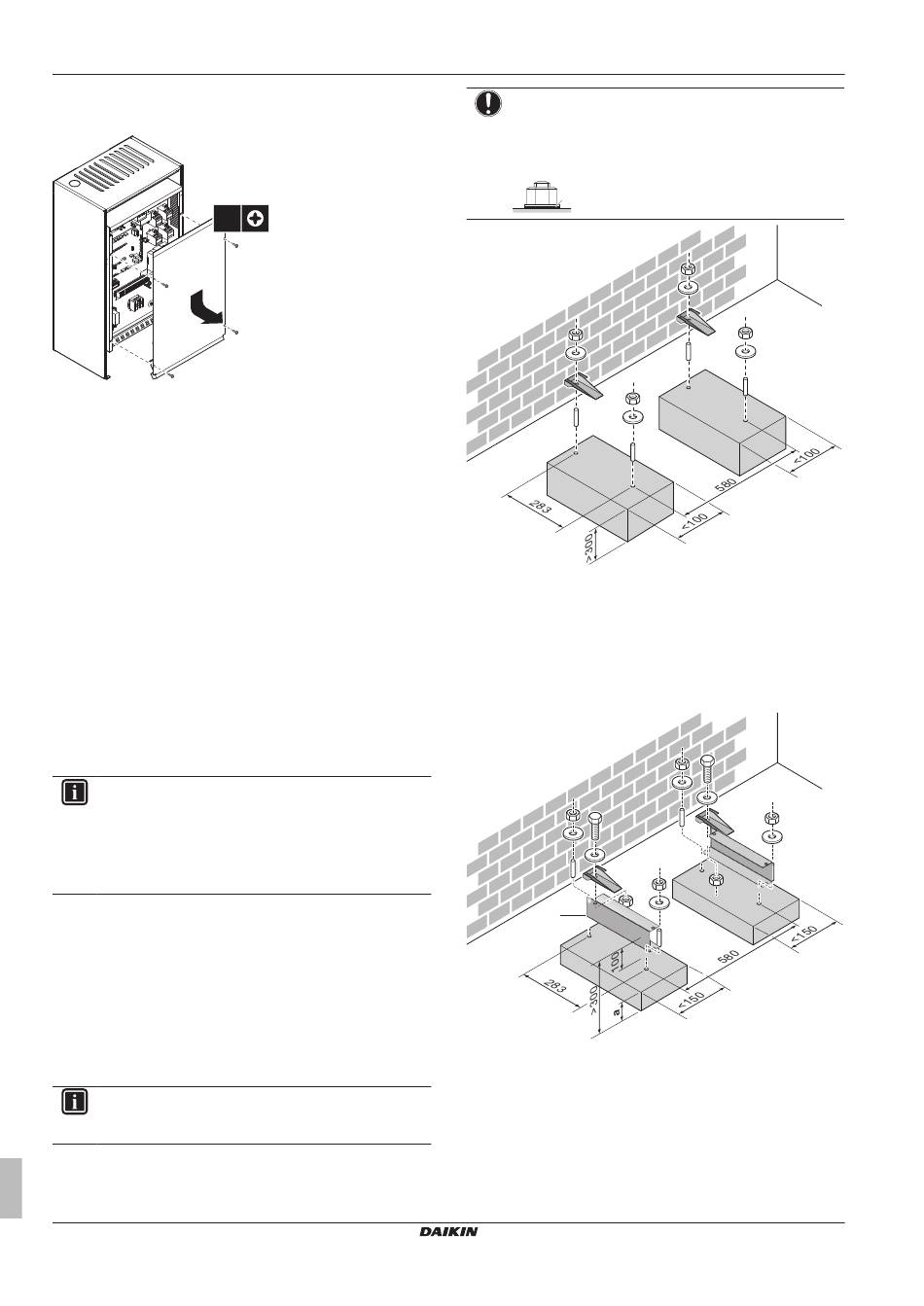

7.2.4
Het deksel van de schakelkast van de
binnenunit openen
4×
7.3
De buitenunit monteren
7.3.1
Over de montage van de buitenunit
Wanneer
De buitenunit en binnenunit moet worden gemonteerd alvorens de
koelmiddel- en waterleidingen kunnen worden aangesloten.
Typische werkstroom
Een typische montage van de buitenunit bestaat uit de volgende
stappen:
1
De installatiestructuur voorzien.
2
De buitenunit installeren.
3
Afvoer voorzien.
4
Ervoor zorgen dat de buitenunit niet kan omvallen.
5
De unit beschermen tegen sneeuw en wind door een afdak
tegen de sneeuw en geleideplaten. Zie "De installatieplaats
voorbereiden" in
"6 Voorbereiding" op
7.3.2
Voorzorgsmaatregelen bij de montage
van de buitenunit
INFORMATIE
Lees ook de voorzorgsmaatregelen en vereisten in de
volgende hoofdstukken:
▪ Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
▪ Voorbereiding
7.3.3
De installatiestructuur voorzien
Controleer de stevigheid en het vlak zijn van de grond waarop de
unit geïnstalleerd zal worden, zodat deze niet gaat trillen of lawaai
maken wanneer ze in bedrijf is.
Maak de unit stevig vast met ankerbouten zoals aangegeven op het
schema van de fundering.
Indien de unit rechtstreeks op de vloer wordt geïnstalleerd, maak
dan als volgt 4 sets klaar van M8 of M10 ankerbouten, moeren en
sluitringen (ter plaatse te voorzien):
INFORMATIE
De maximumhoogte van het bovenste uitstekend deel van
de bouten bedraagt 15 mm.
Uitgebreide handleiding voor de installateur
32
pagina 24.
OPMERKING
Maak met moeren en harssluitringen (a) de buitenunit vast
op de ankerbouten. Indien de bekleding van de plaats
waarop de buitenunit wordt vastgemaakt, afschilfert of
loskomt, zullen de moeren gemakkelijk roesten.
a
(mm)
Om zeker te zijn dat de unit goed blijft werken in gebieden waar
sneeuw kan vallen, moet een afstand van minimum 10 cm onder de
bodemplaat van de unit voorzien worden. Een voetstuk bouwen die
dezelfde hoogte heeft als de maximale sneeuwhoogte is zeker aan
te bevelen. Eveneens is het wenselijk de EKFT008CA-optie op dit
voetstuk te installeren om ervoor te zorgen dat er steeds minimum
10 cm onder de bodemplaat van de unit aanwezig is.
b
(mm)
a
Maximale sneeuwhoogte
b
EKFT008CA-optiekit
Indien de unit op draagarmen tegen de muur geïnstalleerd wordt, is
het aangewezen de EKFT008CA-optiekit te gebruiken en de unit op
de volgende manier te installeren:
ERLQ004~008CA + EHBH/X04+08CB
Daikin Altherma – Lage-temperatuur-Split
4P384972-1 – 2015.01
